FAN6290QFMX

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 8mA 3.6V 16V 12V 16V 次级侧控制器,同步整流器 SOIC-10 贴片安装,黏合安装 4.9mm*3.9mm*1.75mm
供应商型号: FL-FAN6290QFMX
供应商: 海外现货
标准整包数: 1

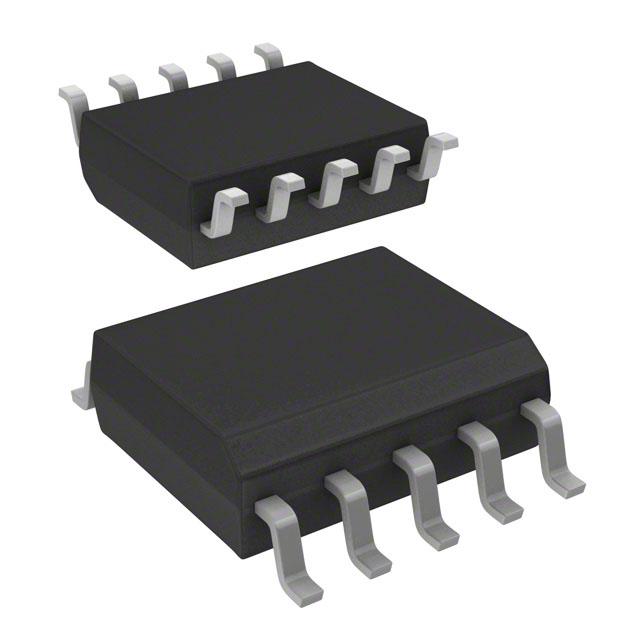

ON SEMICONDUCTOR 电源管理芯片(PMIC) FAN6290QFMX

FAN6290QFMX概述

    FAN6290QF/FAN6290QH 电子元器件技术手册

    产品简介


    FAN6290QF 和 FAN6290QH 是高度集成的二次侧电源适配器控制器,兼容 Quick Charge 3.0(QC3.0)协议。它们通过内置的同步整流控制电路实现了高效设计,适用于智能手机、功能手机和平板电脑等便携式设备的电池充电器和交流-直流适配器。

    技术参数


    - 输入电压范围:VIN 输入电压为 16V。
    - 工作温度范围:-40°C 至 150°C。
    - 最大功率耗散:0.68W(TA=25°C)。
    - 引脚功能:
    - DP:通信接口正极终端,连接到 USB D+ 数据线。
    - DN:通信接口负极终端,连接到 USB D- 数据线。
    - VREF:输出电压感应终端,用于恒定电压调节。
    - IREF:常电流放大信号终端,表示放大后的电流感应信号。
    - CS:电流感应放大器负极端。
    - LPC:同步整流器漏极电压检测。
    - GND:接地端。
    - GATE:栅极驱动输出。


    产品特点和优势


    - 兼容性:与 Quick Charge 3.0 协议兼容,自动检测支持 2.4A 的苹果产品。
    - 高效能:内置同步整流控制电路和小电流感测电阻(30 mΩ),以实现高效率。
    - 保护机制:包含输出过压保护、欠压保护、数据线过压保护等,提升系统可靠性。
    - 自适应补偿:内置电缆降补偿功能,确保输出电压在电缆末端稳定。

    应用案例和使用建议


    - 典型应用:智能手机、功能手机和平板电脑的电池充电器。
    - 应用场景:可应用于需要恒定电压和恒定电流控制的便携式设备适配器。
    - 建议:建议在布局设计时,确保主要电源路径与信号地分离,并将电流感测电阻(RCS)尽可能靠近 CS 引脚和接地引脚。

    兼容性和支持


    - 兼容性:与 Quick Charge 2.0 和 3.0 协议兼容。
    - 支持:提供详尽的技术文档和应用指南,可在 ON Semiconductor 官方网站上获取更多信息和支持。

    常见问题与解决方案


    - 问题1:启动时电流消耗过高。
    - 解决办法:确保 VCS 在绿模式下满足要求,避免内部块的不必要开启。
    - 问题2:过压保护未正常触发。
    - 解决办法:检查 VREF 和 IREF 引脚的补偿电路,确认连接正确。

    总结和推荐


    FAN6290QF/FAN6290QH 提供了高集成度和多功能性,非常适合需要高效恒定电压和恒定电流控制的应用场景。其内置的各种保护机制提高了系统的整体可靠性,是一款值得推荐的产品。在选择和使用过程中,建议仔细参考官方技术文档和布局指南,以确保最佳性能和可靠性。

FAN6290QFMX参数

参数
最小工作供电电压 16V
工作电源电流 8mA
最大输出电压 12V
最小输出电压 3.6V
应用场景 次级侧控制器,同步整流器
最大工作供电电压 16V
长*宽*高 4.9mm*3.9mm*1.75mm
通用封装 SOIC-10
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FAN6290QFMX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN6290QFMX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR FAN6290QFMX FAN6290QFMX数据手册

FAN6290QFMX封装设计

查看详情并下载
Symbol
Footprint
3D Model
