首页  >  产品百科  >  NCP304LSQ27T1G

NCP304LSQ27T1G

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 1μA 800mV 10V SC-82AB 贴片安装,黏合安装
供应商型号: FL-NCP304LSQ27T1G
供应商: 海外现货
标准整包数: 1

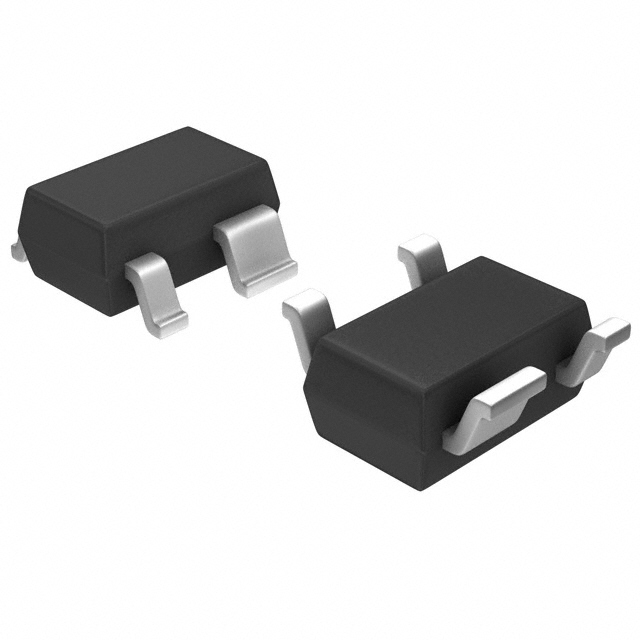

ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP304LSQ27T1G

NCP304LSQ27T1G概述

    NCP304 和 NCP305 系列电压检测器技术手册

    产品简介


    NCP304 和 NCP305 系列是第二代超低电流电压检测器。这些设备特别设计用于便携式微处理器系统中的复位控制器,其中延长电池寿命是关键需求。每个系列都具有高精度的欠压检测器,并具有迟滞功能,这可以防止比较器阈值交叉时系统的复位操作出现波动。
    - NCP304系列:互补输出设备,可提供高电平或低电平复位信号。
    - NCP305系列:开漏输出N沟道设备,仅提供低电平复位信号。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电源电压(引脚2) | - | - | 12 | V |
    | 输出电压(引脚1) | -0.3 至 Vin+0.3 | -0.3 至 12 | V |
    | 输出电流(引脚1) | - | - | 70 | mA |
    | 结温至环境温度热阻 | 285 | °C/W |
    | 最大结温 | - | - | 125 | °C |
    | 存储温度范围 | -55 | 至 | 150 | °C |
    其他技术参数如表所示,涵盖了从0.9V到4.9V的不同电压阈值、迟滞值、输入电流、最大工作电压、最小工作电压、复位输出电流、传播延迟等。

    产品特点和优势


    - 低静态电流:典型的静态电流为1.0 μA,非常适合便携式设备。
    - 高精度欠压阈值:检测精度高达±2%。
    - 宽工作电压范围:0.8V到10V。
    - 多种输出配置:互补或开漏输出,高电平或低电平复位输出。
    - AEC-Q100认证:适用于汽车及其他需要独特站点和控制变更要求的应用。

    应用案例和使用建议


    NCP304和NCP305系列广泛应用于以下几个领域:
    - 微处理器复位控制器:确保系统在电源不稳定时正确复位。
    - 低电量检测:监控电池电量,及时提醒用户更换或充电。
    - 电源故障指示:当系统掉电时提供明确指示。
    - 电池备份检测:确保备用电池在主电源失效时能够正常工作。
    使用建议:
    - 在设计电路时,应注意复位信号的迟滞值,以避免在阈值附近引起的不稳定状态。
    - 使用低阻抗拉高电阻(如470kΩ)来增强信号的稳定性,特别是在开漏输出配置中。

    兼容性和支持


    NCP304和NCP305系列适用于多种应用,并且与其他标准电子元器件兼容。厂商提供了详细的技术文档和客户支持服务,以帮助用户更好地理解和应用这些产品。

    常见问题与解决方案


    - Q:如何正确连接NCP304/NCP305?
    - A: 参考数据手册中的PIN连接图和标记图进行连接。
    - Q:如何测量传播延迟?
    - A: 在负载电容为10pF的情况下测量,并注意开漏输出端的470kΩ上拉电阻。
    - Q:如何确定最佳工作电压范围?
    - A: 参照数据手册中提供的电气特性表选择合适的阈值电压和迟滞值。

    总结和推荐


    NCP304和NCP305系列作为便携式微处理器系统中的复位控制器,具备卓越的低静态电流、高精度检测能力和宽泛的工作电压范围。这些特点使其在便携设备、汽车和其他低功耗应用中具有显著的优势。对于需要延长电池寿命和精确复位控制的应用,强烈推荐使用NCP304和NCP305系列电压检测器。

NCP304LSQ27T1G参数

参数
工作电源电流 1μA
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 10V
最小工作供电电压 800mV
2.2mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SC-82AB
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NCP304LSQ27T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP304LSQ27T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCP304LSQ27T1G NCP304LSQ27T1G数据手册

NCP304LSQ27T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
