NCP392ARFCCT1G

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR

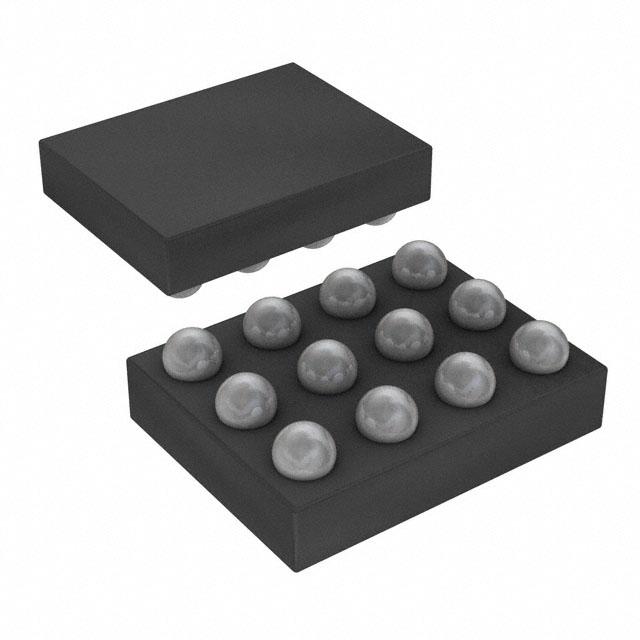

产品描述: 2.8V 28V 过压防护 BGA 贴片安装 2mm*1.3mm*360μm
供应商型号: CY-NCP392ARFCCT1G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP392ARFCCT1G

NCP392ARFCCT1G概述


    产品简介


    NCP392A/D: 调整式前端过压保护控制器
    NCP392A 是一款针对正电压浪涌提供过压保护的控制器,可保护系统免受输入条件错误时的过高电压影响,最高可达+28 V。此设备采用内部NMOS,无需外部附加组件即可实现功能,从而减少了系统的成本和应用板的PCB面积。该控制器提供保护VBUS输出的功能,可用于检测和管理过压状况,同时确保系统的安全运行。

    技术参数


    - 过压保护范围: +28 V
    - 低电阻NMOS晶体管: 典型值为34 mΩ
    - 过压锁存阈值(OVLO): 内部可调节或通过外部电阻桥进行调整
    - 启动延迟: 内部为15 ms;外部选项为100 ms
    - 过压保护阈值(VBUSDET): 反映输入电压,最高至9 V
    - 最高电压:
    - 输入至接地 (IN to GND): 29 V
    - 输出至接地 (OUT to GND): 22 V
    - VBUS检测至接地 (VBUSDET to GND): 10 V
    - 最大DC电流: 4.5 A
    - 热关断温度: 140°C (再激活温度: 115°C)
    - ESD保护:
    - 接触条件: 8 kV
    - 空气条件: 15 kV

    产品特点和优势


    NCP392A的主要优势包括:
    - 高可靠性:内置过压和欠压保护机制,提高了系统的稳定性。
    - 集成化设计:内置低阻抗NMOS晶体管,无需外部设备,简化了设计并降低了成本。
    - 精确的调节能力:支持内部和外部过压锁存阈值调节,能够适应多种应用场景。
    - 出色的浪涌保护能力:符合IEC61000−4−5标准,具备较强的抗浪涌能力。

    应用案例和使用建议


    典型应用领域:
    - 手机
    - 平板电脑
    - 智能相机
    - 数码相机
    - 个人数字助理
    使用建议:
    在使用NCP392A时,应确保输入电压在规定的范围内,以避免因过压导致的损坏。建议在电路设计时对热管理和PCB布局进行充分考虑,以确保良好的散热效果。此外,在调整OVLO阈值时,需要根据具体的应用需求选择合适的外部电阻桥配置。

    兼容性和支持


    NCP392A采用无铅设计,符合RoHS标准。该设备支持各种应用板,并且其与外部电阻桥的连接方式灵活多样,可以满足不同的应用场景。供应商提供了详细的订购信息和技术支持,包括产品包装和运输信息。

    常见问题与解决方案


    常见问题及解决方法:
    1. 问题: 在使用过程中,设备出现过热现象。
    - 解决方案: 检查电路设计是否合理,确保散热良好。建议增加散热片或优化PCB布局,提高热管理效率。
    2. 问题: 设备无法正常启动。
    - 解决方案: 确认输入电压是否稳定,检查EN引脚的状态是否正确。如果持续出现问题,建议联系技术支持。

    总结和推荐


    NCP392A是一款功能强大的过压保护控制器,具有高可靠性和易用性。它适用于多种便携式设备,能够有效防止过压带来的损害。对于需要高可靠性、紧凑设计和良好散热的应用,NCP392A是一个理想的选择。我们强烈推荐在类似的项目中使用此产品。

NCP392ARFCCT1G参数

参数
应用场景 过压防护
最大工作供电电压 28V
最小工作供电电压 2.8V
工作电源电流 -
最大输出电压 -
最小输出电压 -
长*宽*高 2mm*1.3mm*360μm
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

NCP392ARFCCT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP392ARFCCT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCP392ARFCCT1G NCP392ARFCCT1G数据手册

NCP392ARFCCT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
