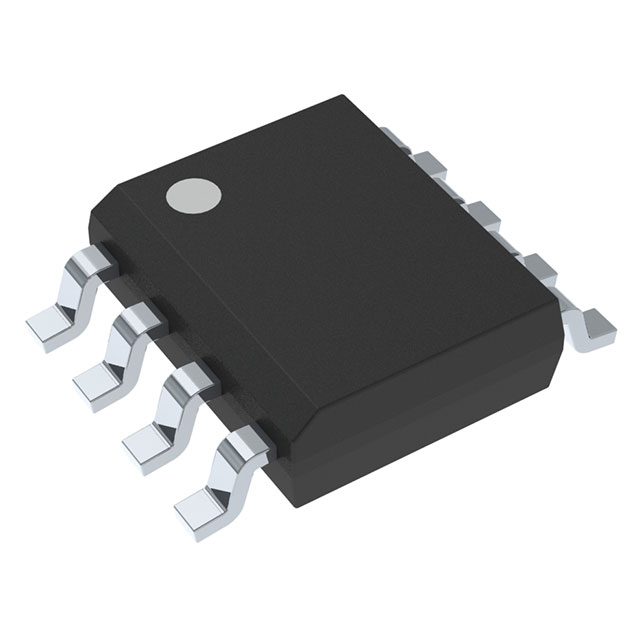

NCP4318AHJDR2G

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 0V 35V SOIC-8 贴片安装,黏合安装
供应商型号: NCP4318AHJDR2G
供应商: 云汉优选
标准整包数: 1000
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP4318AHJDR2G

NCP4318AHJDR2G概述

    NCP4318 Advanced Synchronous Rectifier Controller

    1. 产品简介


    NCP4318 是一种专为LLC谐振转换器设计的高级同步整流控制器。该控制器集成了两个门驱动器,用于驱动同步整流MOSFET,以整流次级变压器绕组输出。此款控制器具有独立操作的两个门驱动器,各自带有单独的漏极和源极检测引脚。先进的自适应死区时间控制能补偿寄生电感上的电压,从而减少体二极管导通时间,提升系统效率。此外,先进的关断控制算法确保在整个负载范围内稳定运行。NCP4318提供两种针脚分配版本(NCP4318A、NCP4318B)和两种封装形式(SOIC-8 和 SOIC-8 EP)。

    2. 技术参数


    - 电源输入:VDD = -0.3 到 37 V
    - 漏极感应输入:VD1, VD2 = -4 到 200 V
    - 门驱动输出:VGATE1, VGATE2 = -0.3 到 17 V
    - 源极感应输入:VS1, VS2 = -0.3 到 5.5 V
    - 热阻:RJA = 165°C/W (SOIC-8), RJA = 27°C/W (SOIC-8 EP)
    - 最大结温:TJ = -40°C 到 150°C
    - 工作频率范围:22 kHz 到 500 kHz
    - 低功耗模式下的工作电流:100 µA
    - 门驱动电流:源极最大电流1.5 A,沉没最大电流4.5 A

    3. 产品特点和优势


    NCP4318具备诸多创新特性,包括:
    - 混合模式关断控制:实现稳定的同步整流操作
    - 反穿通保护:保证可靠的操作
    - 宽输入电压范围:支持6.5 V到35 V的工作电压
    - 自适应死区时间控制:降低体二极管导通损耗,提升系统效率
    - 自适应最小导通时间:增强噪声抗扰度
    这些特点使NCP4318在高功率密度适配器、大型屏幕LED电视和OLED电视电源供应、服务器电源供应等领域表现出色。

    4. 应用案例和使用建议


    NCP4318广泛应用于多种电源设备中。例如,在高效率桌面和服务器电源供应中,可以显著提高电源转换效率。根据手册提供的典型应用电路图,用户可以将NCP4318应用于LLC谐振转换器中,实现高效率的电源管理。
    使用建议:
    - 在设计过程中,需要考虑散热,特别是对于高功率应用,应选择具有热增强功能的SOIC-8 EP封装。
    - 使用外部电阻调整同步整流的关断阈值,有助于优化系统性能。
    - 注意设置合适的门驱动电流,以确保MOSFET的快速开关。

    5. 兼容性和支持


    NCP4318支持多种封装形式,包括标准的SOIC-8和带扩展焊盘的SOIC-8 EP。这些设备是无铅且符合RoHS标准的。制造商提供了详尽的技术文档和支持服务,包括订购信息、标记和运输信息,以及详细的订购代码说明。

    6. 常见问题与解决方案


    - 问题:电源电压过高,可能造成设备损坏。
    - 解决方案:请确保VDD电压不超过37V,并在设计时加入过压保护措施。
    - 问题:系统不稳定,出现随机重启现象。
    - 解决方案:检查并校正外部电阻,以确保合适的同步整流关断阈值。同时,确保电源供电稳定。

    7. 总结和推荐


    综上所述,NCP4318是一款适用于高效率电源转换应用的优秀同步整流控制器。其高集成度、优良的性能参数以及对多种工作环境的适应能力使其成为市场的有力竞争者。针对需要高效能、低功耗的应用场合,我们强烈推荐使用NCP4318。

NCP4318AHJDR2G参数

参数
最小工作供电电压 0V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 35V
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP4318AHJDR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP4318AHJDR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCP4318AHJDR2G NCP4318AHJDR2G数据手册

NCP4318AHJDR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 6.3024
2000+ ¥ 5.5752
3000+ ¥ 5.3869
4000+ ¥ 5.25
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 6302.4
