NCP1623ASNT1G

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR

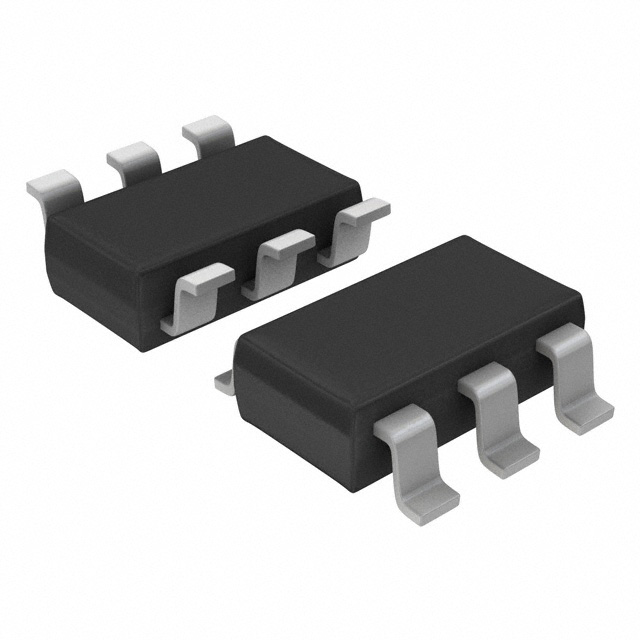

产品描述: 30V 30V USB-PD,Flat TV,Industrial Power Supplies,All Off-line Appliances Requiring Power Factor Correction TSOP-6 贴片安装
供应商型号: NCP1623ASNT1G
供应商: 国内现货
标准整包数: 3000
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP1623ASNT1G

NCP1623ASNT1G概述


    产品简介


    NCP1623 增强型高效率功率因数控制器 是一款专为优化电源转换效率而设计的产品。该控制器广泛应用于USB-PD、平板电视、工业电源供应系统以及其他需要功率因数校正的离线电器设备中。NCP1623 主要功能是通过调整输入电压和电流的相位关系,实现高效能的电力传输,从而减少能量损耗和提高设备的整体效率。

    技术参数


    - 工作条件:
    - VCC 供电范围:-0.3 V 到 30 V
    - 驱动电压 (DRV):-0.3 V 到 VDRV(HIGH) (VDRV 通常等于 VCC)

    - 主要电气特性:
    - 最大开关频率:32 kHz(内部最小频率逻辑)
    - 最小死时间:13 μs (tDT1)
    - 最小导通时间:100 ns (tON(MIN-LL))
    - 过电流保护 (OCP) 触发电压:450 mV (VCS(OCP))
    - 过应力保护 (OVS) 触发电压:675 mV (VCS(OVS))
    - 热关断温度阈值:150 °C (TLIMT)

    产品特点和优势


    - 节流同步频率折叠 (VSFF): NCP1623 在重负载下采用临界导通模式 (CrM),轻负载下采用死时间控制进入不连续导通模式 (DCM),并实现了峰值开关效率。
    - 跟随式升压能力: 仅在低线情况下降低输出电压调节水平,以提高效率并减小尺寸。
    - 动态响应增强 (DRE): 当检测到输出电压下降时,可以快速提升电压环路带宽,提供更稳定的输出电压。

    应用案例和使用建议


    应用案例:
    - USB-PD: 可用于USB-PD充电器,确保高效的电能转换。
    - 平板电视: 通过高效率的功率因数校正,确保显示器在运行时不会产生不必要的热量。
    - 工业电源: 在需要高性能稳定性的工业环境中,提供可靠的电力供应。
    使用建议:
    - 在设计电路时,考虑将输出电压调节网络与反馈补偿网络结合,确保系统的稳定性。
    - 确保输入电压和电流的相位差尽可能小,以最大化功率因数校正的效果。
    - 在应用中加入滤波电路,以减少电磁干扰 (EMI)。

    兼容性和支持


    NCP1623 支持多种电子元器件和设备的兼容性,适用于不同的封装选项 (TSOP-6 和 SOIC-8)。制造商提供了详尽的技术文档和支持服务,帮助客户更好地理解和应用该产品。此外,还有关于焊接和组装技术的参考手册,进一步增强了产品的易用性。

    常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决方案: 检查外部补偿网络是否正确连接,必要时重新校准反馈电阻。
    - 问题2: 开关频率过高或过低。
    - 解决方案: 调整输入电压和电流的参数,确保在推荐的工作范围内操作。
    - 问题3: 输出电流不稳定。
    - 解决方案: 检查电流传感器和相关电路,确保正确的信号反馈和保护机制。

    总结和推荐


    NCP1623 增强型高效率功率因数控制器以其卓越的效率、稳定的性能和广泛的适用性,在多个行业中展现出显著的优势。通过集成多种保护功能和灵活的应用配置,该产品特别适合对电力转换效率和稳定性有较高要求的应用场合。强烈推荐在相关项目中使用该产品,以提升整体系统性能和可靠性。

NCP1623ASNT1G参数

参数
最大输出电压 -
最小输出电压 -
应用场景 USB-PD,Flat TV,Industrial Power Supplies,All Off-line Appliances Requiring Power Factor Correction
最大工作供电电压 30V
最小工作供电电压 30V
工作电源电流 -
通用封装 TSOP-6
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP1623ASNT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1623ASNT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCP1623ASNT1G NCP1623ASNT1G数据手册

NCP1623ASNT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
