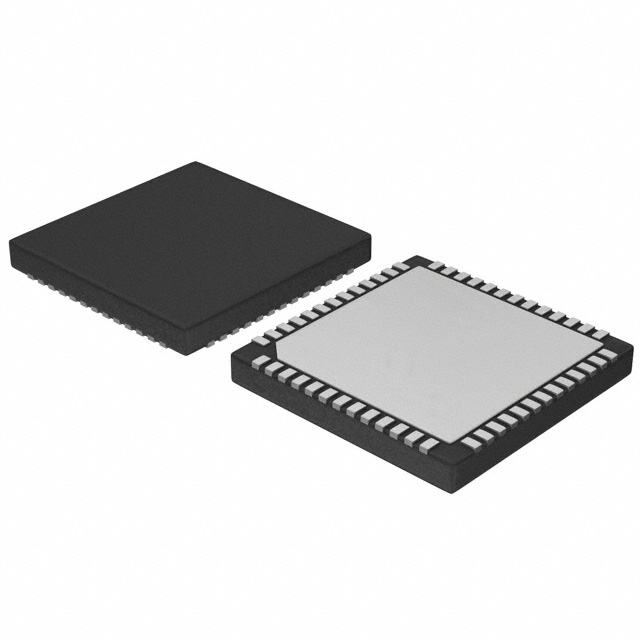

NCP81243MNTXG

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 50mA 4.75 to 5.25V 3.5V 4.75 to 5.25V 控制器,Intel IMVP8 QFN 贴片安装,黏合安装 6mm*6mm*950μm
供应商型号: NCP81243MNTXG
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP81243MNTXG

NCP81243MNTXG概述

    NCP81243 双输出三加二相控制器技术手册

    产品简介


    NCP81243 是一款双输出三加二相控制器,专为 Intel IMVP8 CPU 设计。它提供五个脉宽调制(PWM)驱动信号,可以通过多种配置进行调整。该控制器集成了真正的差分电压检测、电感器 DCR 电流检测、输入电压前馈和自适应电压定位(AVP),以确保为桌面和笔记本应用提供精确的电源调节。

    技术参数


    - 基本规格:
    - 输出:双输出
    - 相数:3+2相
    - PWM驱动信号:5个
    - 工作频率范围:300kHz至1.4MHz
    - 电气特性:
    - 输入电压范围:取决于具体应用
    - 工作温度范围:通常为-40°C至125°C
    - 保护功能:
    - 过电压保护(OVP)
    - 欠电压保护(UVP)
    - 过电流保护(OCP)
    - 启动条件:
    - 支持启动到预充电负载
    - 开关频率范围:300kHz至1.4MHz
    - 接口:
    - I2C接口
    - VIN输入电压前馈补偿
    - 数字软启动

    产品特点和优势


    - 快响应能力:采用双边沿调制模式,具有快速的初始响应能力,适合动态负载变化。
    - 高精度电流监测:通过“无损”DCR电流检测和总电流累加电流放大器实现高精度电流监测。
    - 简化补偿:专利的动态参考注入技术简化了环路补偿,无需在闭环瞬态响应和动态VID性能之间妥协。
    - 高可靠性:提供过压、欠压和过流保护,确保系统稳定性。

    应用案例和使用建议


    NCP81243 主要应用于桌面和笔记本处理器,尤其适用于高性能游戏设备。在使用过程中,建议在启动时将电阻连接到地面以设置相位配置和快速上升率(Fast slew rate)。此外,在设计电路时,应确保差分电压和电流传感器的布局合理,以提高检测精度。

    兼容性和支持


    NCP81243 具有广泛的兼容性,可以与其他 ON Semiconductor 的相关器件一起使用。ON Semiconductor 提供详尽的技术文档和支持服务,包括电路设计指南和软件工具,以帮助用户更有效地集成和使用该控制器。

    常见问题与解决方案


    - 问题:启动失败
    解决方案:检查VIN输入电压是否在正常范围内,并确认所有必要的外部组件已正确安装。
    - 问题:过热保护激活
    解决方案:检查散热系统是否工作正常,并确保散热片或其他散热措施足够有效。
    - 问题:输出不稳定
    解决方案:检查反馈回路补偿网络是否正确配置,并重新校准相关参数。

    总结和推荐


    NCP81243 双输出三加二相控制器凭借其高精度的电流检测、快速的响应能力和强大的保护机制,成为桌面和笔记本处理器供电系统的理想选择。建议在需要高性能电源管理和高稳定性的应用场景中优先考虑使用此控制器。如果您正在寻找一种可靠且高效的解决方案,NCP81243 绝对是值得考虑的产品。

NCP81243MNTXG参数

参数
工作电源电流 50mA
最大输出电压 3.5V
最小输出电压 -
应用场景 控制器,Intel IMVP8
最大工作供电电压 4.75 to 5.25V
最小工作供电电压 4.75 to 5.25V
长*宽*高 6mm*6mm*950μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
