NCP51145MNTAG

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: -0.3V 1V 6V 5.5V LDO(线性),DDR DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: FL-NCP51145MNTAG
供应商: 海外现货
标准整包数: 1

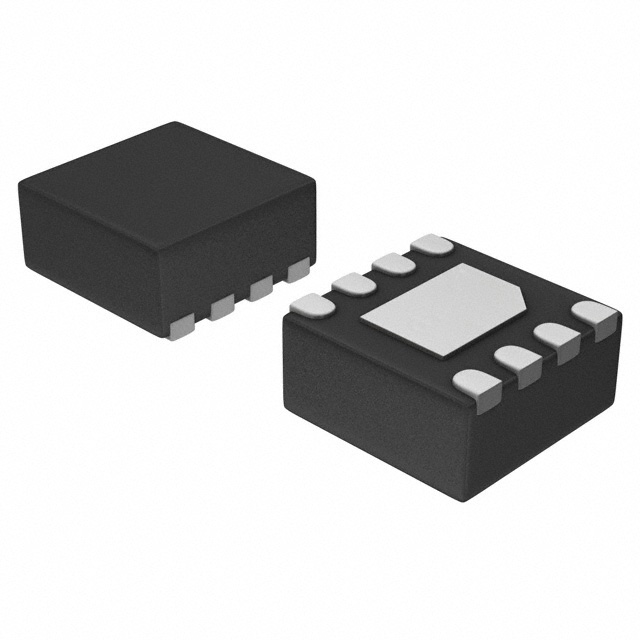

ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP51145MNTAG

NCP51145MNTAG概述

    NCP51145 DDR 1.8 Amp Source / Sink VTT Termination Regulator

    1. 产品简介


    NCP51145 是一款专为DDR-II、DDR-III、LPDDR-III及DDR-IV内存应用设计的线性调节器。它能够主动提供和吸收±1.8 A的峰值电流,同时将输出电压稳定在±20 mV之内。通过外部电压分压电阻连接至PVCC、GND和VREF引脚,NCP51145 能够追踪VDDQ/2,以确保精确的输出终止电压。

    2. 技术参数


    NCP51145的技术规格包括:
    - 输入电压范围(PVCC, VCC):-0.3 V 到 6 V
    - 输出电压范围(VTT):-0.3 V 到 6 V
    - 参考输入范围(VREF):-0.3 V 到 6 V
    - 最大接点温度(TJ(max)):150°C
    - 存储温度范围(TSTG):-65°C 到 150°C
    - 热关断温度(TSD):125°C
    - 热关断迟滞(TSH):35°C
    - 输出偏移电压(Iout = 0 A):-16 mV 至 +16 mV
    - 负载调整率(Iout = ±1.8 A):-4 mV 至 +4 mV
    - 启动供应电流(Ibias):1 mA 至 2.5 mA
    - 待机电流(Vref < 0.2 V):2 μA 至 90 μA
    - 电流限制(ILIM):2 A 至 3.5 A

    3. 产品特点和优势


    NCP51145具备以下独特功能和优势:
    - 支持多种DDR标准:DDR-II、DDR-III、LPDDR-III 和 DDR-IV
    - 集成陶瓷电容器仅限电容(非常低的等效串联电阻)
    - 内置功率MOSFET
    - 快速瞬态响应
    - 软启动功能
    - 带内置热保护和电流限制功能
    - 可选的远程感应功能
    - Pb-Free和RoHS合规
    这些特点使其成为各种应用的理想选择,尤其适用于需要高精度、快速响应和强大保护功能的应用场合。

    4. 应用案例和使用建议


    NCP51145广泛应用于:
    - DDR-II/DDR-III/DDR-IV SDRAM 终止电压
    - 主板、笔记本电脑及显卡内存终止
    - 机顶盒、数字电视及打印机
    - 低功耗DDR-3LP
    使用建议:
    - 确保PVCC和VCC的电源稳定且符合指定范围
    - 适当放置陶瓷电容器以获得最佳瞬态响应
    - 使用多条通路将热垫连接到接地平面,以最大化散热性能

    5. 兼容性和支持


    NCP51145可与其他适合于上述应用的电子元件和设备兼容。厂商提供了详细的技术文档和支持服务,包括软启动、过温保护和过流保护等功能。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:设备无法启动。
    解决方法:检查PVCC和VCC的输入电压是否在规定范围内。
    - 问题:输出电压不稳定。
    解决方法:检查外部分压电阻是否正确设置,并重新计算所需电阻值。
    - 问题:设备过热。
    解决方法:检查散热路径是否畅通,确保热垫与接地平面充分连接。

    7. 总结和推荐


    NCP51145是一款高性能的DDR电压调节器,具有高精度、快速响应和强大的保护功能。其适用于多种内存应用,特别是需要严格电压控制和快速瞬态响应的场合。鉴于其出色的特性和广泛的适用范围,强烈推荐在相关应用中使用NCP51145。

NCP51145MNTAG参数

参数
工作电源电流 -
最大输出电压 6V
最小输出电压 -0.3V
应用场景 LDO(线性),DDR
最大工作供电电压 5.5V
最小工作供电电压 1V
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NCP51145MNTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP51145MNTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCP51145MNTAG NCP51145MNTAG数据手册

NCP51145MNTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2608 ¥ 2.2091
库存: 3579
起订量: 2285 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.2
直接购买
加入购物车
