NCP1937C61DR2G

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 9V 30V SOIC-20 贴片安装,黏合安装
供应商型号: CY-NCP1937C61DR2G
供应商: Avnet
标准整包数: 1

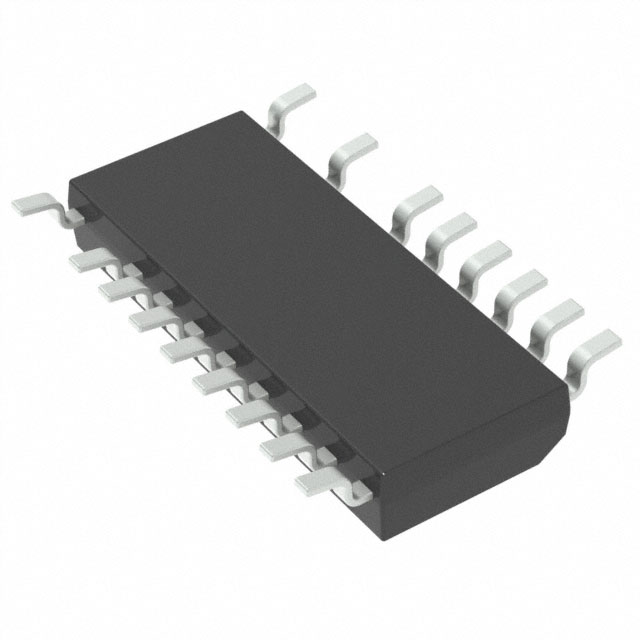

ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP1937C61DR2G

NCP1937C61DR2G概述

    NCP1937/D: 综合电源因子校正和准谐振反激控制器技术手册

    产品简介


    NCP1937 是一款高度集成的组合IC,集成了必要的功率因数校正(PFC)和准谐振反激功能,适用于适配器应用中的紧凑且高效的开关模式电源。该器件不仅提供了出色的功率因数校正,还具备高效能的准谐振电流模式反激控制,使得NCP1937在各种电源设计中表现出色。

    技术参数


    - 工作电压范围: VCC 范围从9 V到30 V,内置过压保护。
    - 高电压启动电路和主动输入滤波电容放电电路: 有助于减少待机功耗。
    - 集成高电压欠压检测。
    - 内部温度关断。
    - 功率节省模式: 减少供应电流消耗至70 μA,适合低输入功率的应用。
    - PFC功能: 临界导通模式(CrM),具有恒定导通时间控制和最大频率钳位。
    - 过压保护。
    - 双级线路依赖输出电压。
    - 快速线负载瞬态补偿。
    - 准谐振电流模式反激功能: 带有专有的谷值锁定电路,确保稳定的谷值切换。频率折返模式在第四个谷值之后启用来消除可闻噪声。
    - 跳过模式操作: 在轻负载条件下提供优异的效率,同时保持极低的待机电流。

    产品特点和优势


    NCP1937 的显著特点是它结合了PFC和准谐振反激功能。这种组合使得该器件非常适合需要高效率和紧凑设计的应用场景。其特有的谷值锁定电路能够在保持低噪声的同时确保稳定的操作。此外,跳过模式允许其在轻负载条件下提供卓越的效率,并在待机状态下保持极低的功耗。

    应用案例和使用建议


    根据技术手册中的典型应用电路图,NCP1937 可广泛应用于多种电源适配器和充电器中。例如,在手机适配器中,NCP1937可以提供高效的电源转换并减少发热。使用建议包括确保电路设计合理以充分利用其跳过模式功能,并注意外部组件的选择以提高整体系统性能。例如,选用适当的补偿网络和滤波器电容能够进一步优化系统的性能。

    兼容性和支持


    NCP1937 设计灵活,易于与其他电子元器件或设备兼容。文档中提到其与光电耦合器的兼容性,使其可以在次级控制中实现电源节省模式。制造商提供全面的支持和维护信息,包括详细的订购和运输说明,帮助用户顺利完成产品采购和应用。

    常见问题与解决方案


    技术手册中详细列出了常见的问题及其解决方法,如过载保护、故障输入管理等。一些典型的解决方案包括通过调整外部电阻来设置PFC关闭阈值,使用光电耦合器进行二次控制,以及合理配置反馈和控制输入以优化性能。

    总结和推荐


    总体而言,NCP1937是一款功能强大且高效的IC,适用于需要高功率因数校正和准谐振反激控制的应用。其独特的功能和优势使其在市场上具有很强的竞争力。因此,我强烈推荐NCP1937用于需要高效、紧凑和可靠电源设计的应用场景。

NCP1937C61DR2G参数

参数
最大工作供电电压 30V
最小工作供电电压 9V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
9.9mm(Max)
3.9mm(Max)
1.5mm(Max)
通用封装 SOIC-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

NCP1937C61DR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1937C61DR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCP1937C61DR2G NCP1937C61DR2G数据手册

NCP1937C61DR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.8708 ¥ 7.4936
300+ $ 0.8629 ¥ 7.4261
500+ $ 0.8549 ¥ 7.3586
1000+ $ 0.8309 ¥ 7.021
5000+ $ 0.8309 ¥ 7.021
库存: 999
起订量: 134 增量: 1
交货地:
最小起订量为:100
合计: ¥ 749.36
