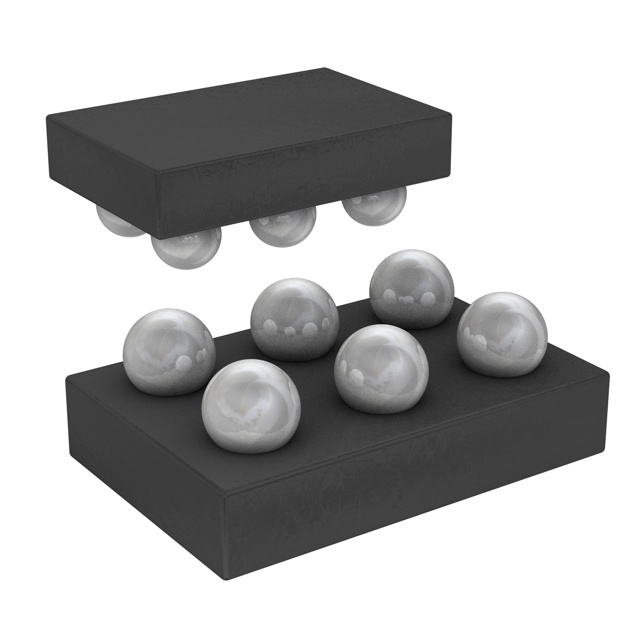

FPF1039UCX

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 1μA(Max) -0.3V 1.2 to 5.5V 6V 1.2 to 5.5V BGA 贴片安装,黏合安装 1.5mm*1mm*330μm
供应商型号: UNP-FPF1039UCX
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 电源管理芯片(PMIC) FPF1039UCX

FPF1039UCX概述

    FPF1039 IntelliMAXTM Advanced Slew Rate Controlled Load Switch

    1. 产品简介


    FPF1039 IntelliMAXTM Advanced Slew Rate Controlled Load Switch 是一款面向需要高度集成解决方案的应用的高级负载管理开关。它主要用于从直流电源轨(<6 V)断开供电负载,并具有严格的待机电流目标和高负载电容(最高达200 µF)的要求。这款开关通过其低阻抗MOSFET(典型值为21 mΩ)和其他集成模拟功能来实现这些目标。其主要功能包括严格的电流限制、输出电容放电功能和GPIO/CMOS兼容控制电路。该产品广泛应用于硬盘驱动器、存储设备、固态内存设备、便携式媒体设备、无线局域网卡、数码相机、便携式医疗设备、GPS及导航设备、工业手持设备和企业设备等领域。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 1.2 | 5.5 | 5.5 | V |
    | 典型导通电阻(RON) | 75 | 37 | 20 | mΩ |
    | 关断电流 | 0.2 | 1.0 | 1.0 | μA |
    | 最大连续电流能力 | - | - | 3.5 | A |
    | 输出电容放电功能 | - | - | -
    | 峰值开关电流 | - | - | 3.5 | A |
    | 上升时间(tR) | 1.7 | 2.7 | - | ms |
    | 下降时间(tF) | - | 10.0 | - | ms |

    3. 产品特点和优势


    - 低导通电阻(RON):输入电压范围为1.2V至5.5V时,典型的RON在不同电压下有所变化,最大为75 mΩ。
    - 严格电流控制:通过内部控制逻辑和驱动器进行精确的上升和下降时间控制。
    - 输出电容放电功能:内置65Ω放电电阻,可以在关断状态下快速放电。
    - 极低的待机电流:<1μA的最大待机电流,非常适合低功耗应用。
    - ESD保护:高达8 kV的人体模型ESD,1.5 kV的带电设备模型ESD。
    - GPIO/CMOS兼容控制电路:支持直接连接低电压控制信号/GPIO,无需外部上拉电阻。

    4. 应用案例和使用建议


    应用案例:
    - 便携式媒体设备:例如平板电脑、UMPC和MID,FPF1039可以用于管理和保护电池供电系统的电源,确保在各种条件下可靠运行。
    - 固态存储设备:FPF1039能够有效地管理SSD等高负载电容设备的电源,防止因电流突变导致的电压波动。

    使用建议:
    - 在应用FPF1039时,建议使用一个接近VIN引脚的0.1μF陶瓷电容以减少设备的启动冲击电流。
    - 若存在寄生板电感,在关断时可能导致VOUT低于GND,则应在VOUT和GND之间放置一个0.1μF电容。

    5. 兼容性和支持


    FPF1039具有良好的兼容性,可以直接接口到低电压控制信号/GPIO,无需外部上拉电阻。ON Semiconductor提供详尽的技术支持,包括产品文档、设计指南和常见问题解答。如果有任何技术问题或订单相关疑问,可以通过电子邮件联系Fairchildquestions@onsemi.com获取帮助。

    6. 常见问题与解决方案


    - Q: 如何计算FPF1039的输出电容放电时间?
    - A: 可以根据公式\( tF = RL \times CL \times 2.2 \) 来估算,其中\( tF \)是90%到10%的下降时间,\( RL \)是输出负载,\( CL \)是输出电容。

    - Q: 在什么情况下需要使用外部放电电阻?
    - A: 当缺少电阻性负载时,若未启用内部放电电阻,则无法有效放电输出电压。此时可考虑增加一个外部放电电阻。

    7. 总结和推荐


    FPF1039 IntelliMAXTM Advanced Slew Rate Controlled Load Switch 在多种应用中表现出色,尤其适合需要高效电源管理和严格电流控制的场合。其显著特点是低导通电阻、严格电流控制和低待机电流,非常适合现代便携式设备和消费电子产品。因此,我强烈推荐使用FPF1039作为高性能电源开关解决方案。

FPF1039UCX参数

参数
最小工作供电电压 1.2 to 5.5V
工作电源电流 1μA(Max)
最大输出电压 6V
最小输出电压 -0.3V
应用场景 -
最大工作供电电压 1.2 to 5.5V
长*宽*高 1.5mm*1mm*330μm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FPF1039UCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FPF1039UCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR FPF1039UCX FPF1039UCX数据手册

FPF1039UCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
