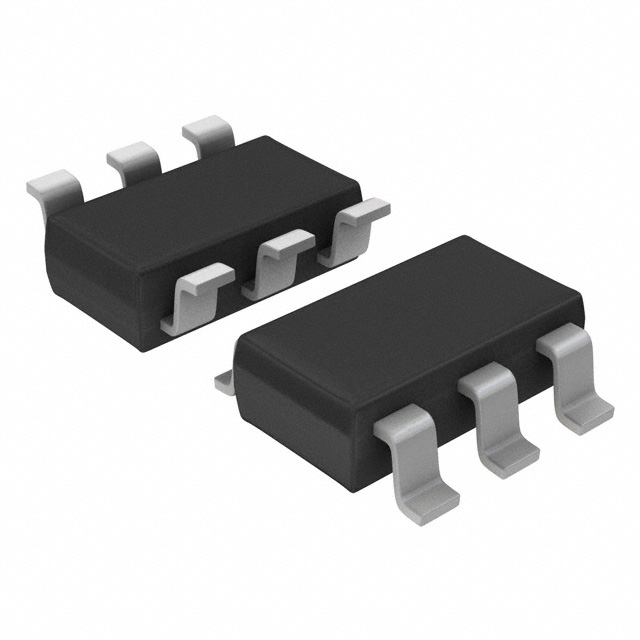

NCP308SN330T1G

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 1.6V 5.5V TSOP-6 贴片安装,黏合安装 3mm*1.5mm*940μm
供应商型号: 2728303RL
供应商: element14
标准整包数: 5
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP308SN330T1G

NCP308SN330T1G概述


    产品简介


    NCP308系列监控制器
    NCP308系列是由ON Semiconductor公司开发的一种微处理器监控集成电路,主要用于监控系统电压。其主要功能是当系统电压低于预设阈值时,输出一个低电平的重置信号(RESET),确保系统的正常运行。此外,NCP308还支持手动复位输入(Manual Reset,MR),并提供可编程延迟时间的功能。该系列产品适用于多种应用场合,包括数字信号处理(DSP)或微控制器应用、笔记本电脑/台式电脑、个人数字助理(PDA)、便携/电池供电设备以及现场可编程门阵列(FPGA)/专用集成电路(ASIC)应用。

    技术参数


    - 供应电压范围: 1.6V 至 5.5V
    - 静态电流: 1.6 μA
    - 固定阈值版本: 支持标准电压轨,如0.9V、1.2V、1.25V、1.5V、1.8V、1.9V、2.5V、2.8V、3.0V、3.3V 和 5.0V
    - 可调阈值版本: 最低阈值电压为0.405V
    - 高阈值精度: ±0.31%
    - 手动复位输入(MR): 支持手动复位
    - 复位输出: 开漏极(默认配置)或推挽式输出(可根据需求调整)
    - 延迟时间可编程: 1.25ms至10秒
    - 工作温度范围: -40°C至+125°C
    - 封装形式: TSOP-6、WDFN6(2x2mm)
    - 汽车及特殊要求应用: NCV前缀,符合AEC-Q100标准且PPAP合格

    产品特点和优势


    - 宽泛的电压范围: 能够适应各种不同电压的系统。
    - 超低功耗: 静态电流仅为1.6 μA,适合对能耗要求较高的便携式设备。
    - 灵活的阈值电压选择: 提供多种固定电压版本,也可以通过外部电阻网络设置任意电压阈值。
    - 高精度阈值: 阈值电压精度高达±0.31%,保证了系统的稳定性和可靠性。
    - 可编程延迟时间: 提供1.25ms至10秒的可编程延迟时间,满足不同应用场景的需求。
    - 兼容性强: 包括TSOP-6和WDFN6两种封装形式,适用于各种不同的板载空间限制。
    - 高质量认证: 符合AEC-Q100标准,适用于汽车和其他特殊应用。

    应用案例和使用建议


    典型应用场景:
    - 笔记本电脑/台式电脑: 用于监视主电源和辅助电源的电压稳定性。
    - 便携设备: 在手机、平板电脑等电池供电设备中,监控电池电压和确保系统复位。
    - 工业控制系统: 在复杂的工业环境中,确保关键部件的电压监控。
    使用建议:
    1. 安装电容: 在SENSE引脚附近放置一个1nF至10nF的去耦电容,以减少感性效应和寄生效应的影响。
    2. 正确配置CT引脚: CT引脚通过电阻连接到VDD(固定延迟)或通过电容接地(可编程延迟)。根据具体应用场景选择合适的配置。
    3. 合理设置阈值电压: 确保阈值电压与被监测系统的电压相符,避免因阈值过低或过高导致误触发或失效。
    4. 增加外部上拉电阻: 在RESET输出引脚上添加10kΩ到1MΩ的上拉电阻,确保在未触发状态下保持高电平状态。

    兼容性和支持


    - 封装形式: 提供TSOP-6和WDFN6两种封装形式,方便集成于不同的电路设计。
    - 标准支持: 符合AEC-Q100标准,适用于汽车和其他需要特殊认证的应用场合。
    - 技术支持: 厂商提供详尽的技术文档和售后支持,帮助用户解决安装、调试过程中的各类问题。

    常见问题与解决方案


    - 问题1: 为什么RESET信号没有触发?
    - 解决方案: 检查SENSE引脚电压是否低于设定的阈值电压。如果SENSE引脚上的电压正常但RESET信号仍未触发,则可能是内部故障或电容配置不当。

    - 问题2: 如何设置合适的延迟时间?
    - 解决方案: 使用公式CT(nF) = (tD(s) 0.5 10^-3(s) + 175)来计算所需的电容值。确保所选电容值满足所需延迟时间,并注意寄生电容的影响。

    总结和推荐


    综合评估:
    NCP308系列监控器凭借其宽泛的电压范围、低功耗和灵活的阈值电压选择,在众多应用场合中表现卓越。其高精度的阈值电压和可编程延迟时间使得其在需要高可靠性的工业和消费电子产品中具有显著优势。
    推荐理由:
    - 适用于需要低功耗和高精度阈值监控的多种应用场合。
    - 高度的灵活性和兼容性,能够满足不同封装需求。
    - 符合严格的质量标准,具有广泛的应用前景。
    综上所述,NCP308系列监控器是一款性能优异的产品,值得推荐使用。

NCP308SN330T1G参数

参数
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 1.6V
工作电源电流 -
最大输出电压 -
最小输出电压 -
长*宽*高 3mm*1.5mm*940μm
通用封装 TSOP-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
