NIS6351MT1TXG

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 电子熔断器, 最大输入10 V
供应商型号: FL-NIS6351MT1TXG
供应商: 海外现货
标准整包数: 1

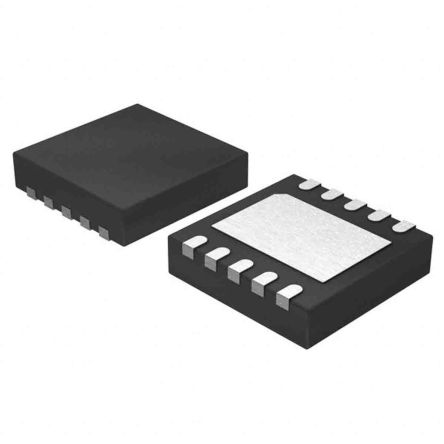

ON SEMICONDUCTOR 电源管理芯片(PMIC) NIS6351MT1TXG

NIS6351MT1TXG概述


    产品简介


    NIS6351电子eFuse
    NIS6351是一款低成本、可复位的电子保险丝(eFuse),专为USB应用设计,旨在提高系统的可靠性,防止因过电压和逆电流引起的损坏。该器件集成了一系列保护功能,如过压钳位电路、反向电流保护和热关断保护,确保负载设备和输入侧电路的安全运行。

    技术参数


    - 最大导通电阻:85 mΩ
    - 输出电流限制保护:带有热关断功能
    - 静电放电保护:符合IEC61000−4−2标准,Vbus高达±7 kV
    - 过压钳位响应时间:11至20 µs
    - 工作环境温度范围:-40°C至125°C
    - 连续功率耗散:在TA=25°C时为1.3 W,在TA>25°C时每度降低10.4 mW/°C

    产品特点和优势


    1. 高效保护机制:集成过压钳位和热关断功能,提供全面保护。
    2. 灵活的设置选项:通过VcSEL引脚可以灵活选择过压钳位值。
    3. 高可靠性:采用无铅封装,符合RoHS标准,适用于汽车和消费电子等多个领域。
    4. 低功耗设计:在待机状态下泄漏电流极小,仅为1 μA。
    5. 快速响应:过压钳位和过流保护响应时间均小于20 µs,确保系统稳定运行。

    应用案例和使用建议


    应用案例
    - USB 2.0/3.0/3.1 VBUS:用于保护USB接口免受过电压和逆电流的影响。
    - 汽车娱乐信息系统:可用于车载电源管理系统,提高系统稳定性。
    - SSD和主板:保护存储设备和主板免受异常电压和电流影响。
    使用建议
    - 外部电容配置:为了防止VCC线产生的尖峰噪声,必须在外接一个至少47 μF的低ESR电容。
    - 电流监测:通过IMON引脚监测输出电流,建议使用1 kΩ的电阻以将IMON电流转换为接地参考电压。
    - 热关断后重置:在经历热关断事件后,需要手动或自动重新启动设备。选择MT1(锁存)或MT2(自动重试)版本取决于具体需求。

    兼容性和支持


    NIS6351与大多数标准USB设备兼容,广泛应用于USB 2.0/3.0/3.1接口。厂商提供了详细的文档和技术支持,包括用户手册、应用笔记和软件工具,以帮助用户快速上手并优化其应用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压超出钳位电压 | 检查VcSEL引脚设置,确保没有异常。 |
    | 过电流故障频繁触发 | 确认电流限值设置正确,适当增加限流电阻值。 |
    | 设备在热关断后无法自动恢复 | 检查是否有外部电路干扰或硬件问题。 |

    总结和推荐


    NIS6351是一款功能强大且可靠的电子保险丝,非常适合于需要过电压和过电流保护的应用场合。其独特的设计和多样化的保护功能使其成为市场上同类产品中的佼佼者。对于追求高可靠性的USB应用,强烈推荐使用NIS6351。

NIS6351MT1TXG参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
通用封装 DFN-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NIS6351MT1TXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NIS6351MT1TXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NIS6351MT1TXG NIS6351MT1TXG数据手册

NIS6351MT1TXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9191 ¥ 7.7846
库存: 24000
起订量: 649 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.78
直接购买
加入购物车
