首页  >  产品百科  >  NIS6151MT1TXG

NIS6151MT1TXG

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 电子熔断器, 最大输入10 V
供应商型号: NIS6151MT1TXG
供应商: 国内现货
标准整包数: 25

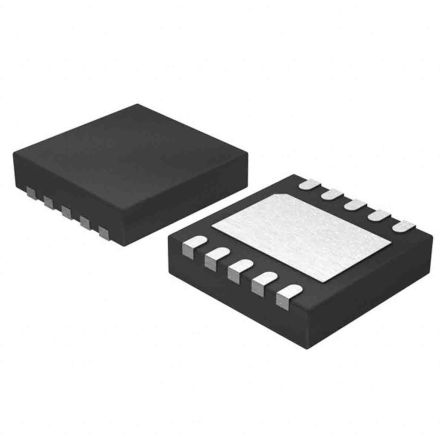

ON SEMICONDUCTOR 电源管理芯片(PMIC) NIS6151MT1TXG

NIS6151MT1TXG概述


    产品简介


    产品类型:NIS6151 是一款电子保险丝(eFuse),专门设计用于增强 USB 应用程序的可靠性。
    主要功能:
    - 保护负载设备免受输入电压过高造成的损坏。
    - 防止输入侧电路受到反向电流的影响。
    - 包含过压钳位电路,在瞬态期间限制输出电压,同时保持系统的连续运行。
    - 具有过载和短路电流限制保护。
    - 可选的自动重试或锁存复位功能。
    - 支持数字使能功能,允许通过外部电路进行开启或关闭控制。
    - 包括电流监控功能,帮助检测并诊断故障。
    应用领域:
    - 汽车娱乐系统
    - USB 2.0/3.0/3.1 VBUS 电源管理
    - 固态硬盘
    - 主板电源管理

    技术参数


    电气特性:
    - 最大 RDS(on):200 mΩ
    - 连续电流(TA=25°C):1.0 A
    - 输出电压范围:-0.3 V 至 +20 V
    - 启动阈值电压:3.5 V 至 4.3 V
    - 反向电流限流响应时间:4 µs 至 7 µs
    - 总持续功耗(TA=25°C):1.3 W
    保护功能:
    - 热关断温度:150°C 至 200°C
    - 过压钳位电压:5.7 V 至 7.5 V
    - 过压钳位响应时间:11 µs 至 20 µs
    - 反向电流限流电压:250 mV 至 100 mV
    热管理:
    - 结到空气的热阻:95 °C/W
    - 连续功率损耗:1.3 W

    产品特点和优势


    - 成本效益:采用自恢复式设计,提供可靠的电路保护,适用于需要高度可靠性的应用场景。
    - 多功能集成:集成了反向电流保护、过压钳位、电流限制及热关断等多种功能。
    - 可配置性:支持通过 VcSEL 引脚调整过压钳位水平,适应不同应用需求。
    - 易用性:具有数字使能功能和状态标志输出,便于集成到各种控制系统中。
    - 高可靠性:符合无铅、无卤素、RoHS 标准,提高环境友好度。

    应用案例和使用建议


    应用案例:
    NIS6151 常被应用于汽车娱乐系统中,为 USB 接口提供全面保护。在高速数据传输过程中,该芯片能够有效限制过压和过流,保障设备稳定运行。
    使用建议:
    - 使用时需确保 VCC 和 GND 之间连接低 ESR 电容(≥4.7 µF),以减少瞬态噪声。
    - 当电流监测功能不常用时,可将 IMON 引脚悬空以节省电量。
    - 根据实际应用需求选择合适的电阻值(RMON),推荐值为 1 kΩ,以便准确测量电流。

    兼容性和支持


    - 兼容性:与多种 USB 设备及标准相兼容。
    - 支持:ON Semiconductor 提供详细的技术文档和支持服务,涵盖安装、调试及维护。

    常见问题与解决方案


    问题1:输出电流超出限定值。
    解决方案:检查电路中的电流路径,确保连接正确;调整 RMON 的阻值以匹配所需的电流阈值。
    问题2:过压保护启动频繁。
    解决方案:确认输入电压是否在规定范围内;检查是否存在瞬态电压尖峰,必要时增加外部滤波电容。

    总结和推荐


    优点:
    - 功能齐全且灵活可调,适配性强。
    - 成本效益高,适合大规模应用。
    - 通过了多项认证,安全可靠。
    推荐:NIS6151 作为电子保险丝,非常适合用于对可靠性要求较高的 USB 应用场景,特别是汽车娱乐系统和固态硬盘等领域。其优越的性能和广泛的应用范围使其成为同类产品的首选。

NIS6151MT1TXG参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
通用封装 DFN-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NIS6151MT1TXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NIS6151MT1TXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NIS6151MT1TXG NIS6151MT1TXG数据手册

NIS6151MT1TXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 10.292
750+ ¥ 9.9833
1500+ ¥ 9.6835
3000+ ¥ 6.3207
6000+ ¥ 6.1942
12000+ ¥ 6.0701
库存: 2975
起订量: 50 增量: 0
交货地:
最小起订量为:25
合计: ¥ 257.3
