NCP13994AADR2G

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR

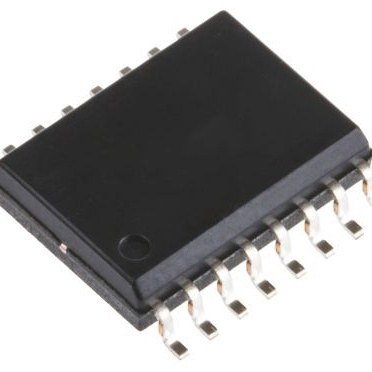

产品描述: 安森美 14引脚谐振控制器, 表面贴装安装, SOIC-715DU封装
供应商型号: NCP13994AADR2G
供应商: 国内现货
标准整包数: 2
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP13994AADR2G

NCP13994AADR2G概述

    高性能电流模式谐振控制器:NCP13994

    产品简介


    NCP13994是一款高性能的电流模式谐振控制器,适用于半桥谐振转换器。这款控制器集成了高达700V的门极驱动器,简化了布局设计并减少了外部组件的需求。内置的Brown-Out输入功能简化了控制器在各种应用场景中的实施。此外,在需要功率因数校正(PFC)前级的场合,NCP13994具有一个专用输出来驱动PFC控制器,这一特性结合了静音跳过模式技术,进一步提高了轻载时的整体效率。

    技术参数


    - 操作范围:高侧驱动器和HV启动电流源可达700V。
    - 保护功能:线路上的Brown-out保护和过电压保护(OVP),X2电容放电功能。
    - 电源要求:最高支持30V供电,可实现高达750kHz的高频运行。
    - 控制方案:电流模式控制,带自动死区时间调整。
    - 启动特性:增强型启动序列用于快速谐振罐稳定,支持轻载运行模式以提高效率。
    - 操作模式:支持轻负载操作和静音跳过模式,以减少变压器的噪声,还支持断电模式以降低无负载消耗。
    - 保护机制:具备过载保护、电流限制、开路光耦检测、过电压(OVP)和过温度(OTP)保护等。

    产品特点和优势


    NCP13994的亮点在于其高性能、高可靠性以及广泛的适用性。它采用电流模式控制和自动死区时间调整,确保了高效率和稳定性。集成的700V高侧驱动器显著简化了系统设计,同时降低了成本。此外,该控制器还具备多种保护机制,增强了其在各种条件下的可靠性和安全性。

    应用案例和使用建议


    NCP13994适用于多种应用场景,如适配器和离线电池充电器、平板显示器电源转换器、计算电源供应、工业和医疗电源等。在设计应用电路时,可以参考典型应用示例图(如图1和图2所示),根据具体需求选择合适的外围组件,如开关频率调节、反馈回路配置等。为提高效率和减少噪声,建议在轻负载条件下使用静音跳过模式,并合理设置死区时间以避免硬切换现象。

    兼容性和支持


    NCP13994是一款无铅产品,支持动态自供电(DSS)操作,可用于断电或故障模式下。对于其他电子元器件或设备的兼容性问题,建议查阅制造商提供的详细资料和文档,以确保与现有系统的顺利集成。

    常见问题与解决方案


    - Q: 如何处理线路故障?
    A: 线路上的Brown-out保护和过电压保护(OVP)功能会自动检测并切断电路,避免潜在损害。一旦检测到故障,控制器将进入保护模式,直到故障消除后才恢复正常运行。

    - Q: 如何设置启动阈值?
    A: 可通过调整外部电阻连接到Ground来设定Skip阈值,进而控制断电模式的操作。此外,PFC和外部高压开关控制输出提供了额外的灵活性。

    总结和推荐


    总体来看,NCP13994是一款高度集成且多功能的电流模式谐振控制器,适用于多种应用场景。其高性能、高可靠性以及广泛的适用性使其成为许多现代电力转换系统的理想选择。对于需要高效率、低功耗和强保护特性的应用,NCP13994是一个值得推荐的产品。

NCP13994AADR2G参数

参数
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 300mV
最小输出电压 -
通用封装 SOIC-715DU
安装方式 贴片安装
包装方式 卷带包装

NCP13994AADR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP13994AADR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCP13994AADR2G NCP13994AADR2G数据手册

NCP13994AADR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 17.5524
100+ ¥ 15.8128
250+ ¥ 14.2522
500+ ¥ 12.7923
2500+ ¥ 9.1431
库存: 2500
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 175.52
