MC32PF3001A7EPR2

产品分类: 电源管理芯片(PMIC)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.8V 5.5V 处理器 QFN 贴片安装,黏合安装 7mm(长度)*7mm(宽度)
供应商型号: QNF-MC32PF3001A7EPR2
供应商: NXP直供
标准整包数: 4000

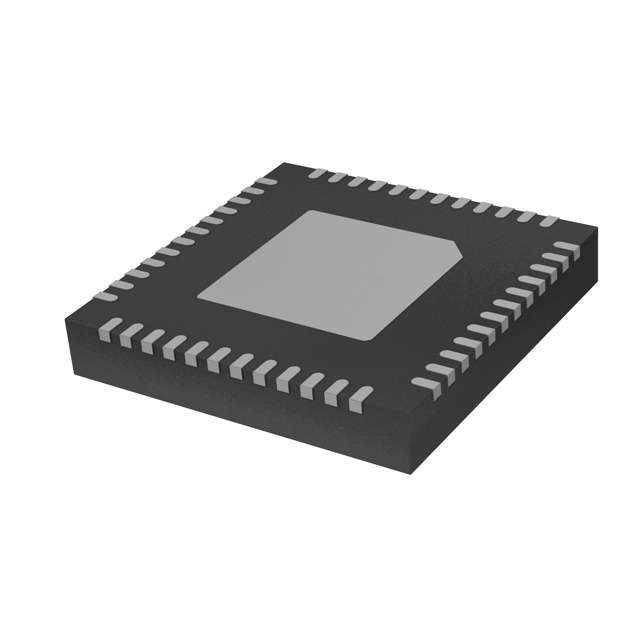

NXP SEMICONDUCTORS 电源管理芯片(PMIC) MC32PF3001A7EPR2

MC32PF3001A7EPR2概述


    产品简介


    PF3001智能电源管理集成电路(PMIC)
    PF3001是专为始终在线应用设计的智能电源管理集成电路(PMIC),适用于NXP的i.MX 7和i.MX 6 SoloLite/SoloX/UltraLite应用处理器。该产品集成了三路可调高效降压转换器、六路可调通用线性调节器、实时时钟(RTC)电源以及硬币电池充电器,能够为整个系统提供全面的电源解决方案,包括应用处理器、内存和系统外围设备。

    技术参数


    PF3001主要技术规格:
    - 输入电压范围: 2.8 V 至 4.5 V 或 3.7 V 至 5.5 V
    - 输出电压: 可编程输出电压,开关频率和电流限制可调
    - 温度范围: -40°C 至 +125°C
    - 支持模式: PWM、PFM、APS
    - 开关稳压器:
    - SW1:2.75 A,0.7 V至1.425 V,1.8 V,3.3 V
    - SW2:1.25 A,1.50 V至1.85 V,或2.50 V至3.30 V
    - SW3:1.5 A,0.90 V至1.65 V
    - 线性稳压器:
    - VCCSD:1.8 V至1.85 V,或2.85 V至3.30 V,100 mA
    - V33:2.85 V至3.30 V,350 mA
    - VLDO1:1.8 V至3.3 V,100 mA
    - VLDO2:0.80 V至1.55 V,250 mA
    - VLDO3:1.8 V至3.3 V,100 mA
    - VLDO4:1.8 V至3.3 V,350 mA
    - 其他特性: I2C控制接口,电池备份存储器,RTC供电与硬币电池充电

    产品特点和优势


    PF3001的优势和特点:
    1. 高效率: 具备三个可调高效降压转换器,能够提供稳定的电源输出。
    2. 多功能: 支持多种工作模式(PWM、PFM、APS),可根据需求灵活选择。
    3. 灵活性: 输出电压和开关频率均可编程,适用范围广泛。
    4. 保护机制: 包括过温保护、过流保护等多种保护机制。
    5. 广泛的应用领域: 适用于IPTV、机顶盒、POS终端、工业控制、医疗监测、智能家居/安防/能源管理等多个领域。

    应用案例和使用建议


    典型应用场景:
    - IPTV和机顶盒: 用于需要多路电源供应的高清视频传输和解码设备。
    - POS终端: 保证POS终端的稳定运行,提升用户体验。
    - 工业控制: 在工业自动化系统中,提供可靠且高效的电源管理。
    - 医疗监控设备: 需要长时间稳定工作的医疗设备。
    使用建议:
    - 布局设计: 在设计电路板时,注意将反馈信号线路和高电流路径分开,以提高电源转换效率。
    - 元件选择: 确保所选电容容量符合手册要求,提高稳定性。
    - 温度管理: 考虑到工作温度范围较大,确保散热设计合理,避免过热现象。

    兼容性和支持


    兼容性:
    - 兼容处理器: 支持i.MX 7系列和i.MX 6系列处理器。
    - 通信协议: I2C通信接口,方便与外部设备进行通信。
    支持和服务:
    - NXP提供了详细的技术文档和参考设计,用户可以通过技术支持获取更多帮助。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题: 开关稳压器输出不稳定。
    - 解决方案: 检查输入电压是否在规定范围内,确认反馈电路接线正确。

    - 问题: 温度过高导致器件保护关闭。
    - 解决方案: 检查散热措施是否足够,增加散热片或者风扇以提高散热效果。

    总结和推荐


    综合评估:
    PF3001智能电源管理集成电路具有高效率、多功能、灵活性和广泛的适用领域,是一款优秀的电源管理解决方案。特别是对于需要长时间稳定运行的高端应用,如IPTV、医疗监控设备等,该产品可以显著提升系统的可靠性和性能。
    推荐使用:
    鉴于PF3001的高可靠性、出色的性能表现及其广泛的应用领域,我们强烈推荐该产品用于需要高效率和多功能电源管理的项目。

MC32PF3001A7EPR2参数

参数
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 处理器
最大工作供电电压 5.5V
最小工作供电电压 2.8V
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MC32PF3001A7EPR2厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MC32PF3001A7EPR2数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 电源管理芯片(PMIC) NXP SEMICONDUCTORS MC32PF3001A7EPR2 MC32PF3001A7EPR2数据手册

MC32PF3001A7EPR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
