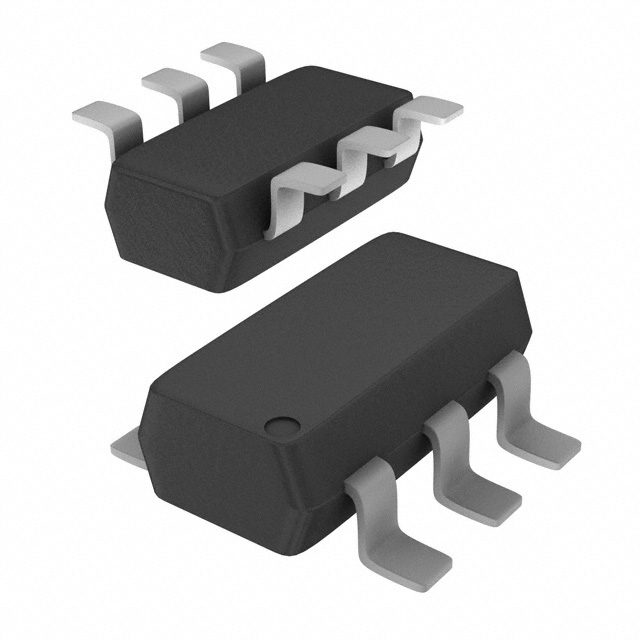

TEA1792ATS/1,115

产品分类: 电源管理芯片(PMIC)
厂牌: NXP SEMICONDUCTORS
产品描述: 8.5V 38V SC-74 贴片安装,黏合安装
供应商型号: QNH-TEA1792ATS/1,115
供应商: NXP直供
标准整包数: 3000
NXP SEMICONDUCTORS 电源管理芯片(PMIC) TEA1792ATS/1,115

TEA1792ATS/1,115概述

    # TEA1792ATS 绿色芯片同步整流控制器技术手册

    1. 产品简介


    产品类型
    TEA1792ATS 是一款新一代同步整流(SR)控制器集成电路(IC),专为开关模式电源设计,适用于离散导通模式和准谐振反激式转换器的次级侧同步整流。
    主要功能
    - 准确的同步整流功能
    - 宽供电电压范围(8.5 V 至 38 V)
    - 高集成度,减少外部组件数量
    - 支持高达 10 V 的驱动输出电压,以实现低导通电阻的 MOSFET 控制
    - 可选的驱动调节电平
    应用领域
    - 符合高效且成本效益需求的适配器
    - 其他离散导通模式系统和准谐振反激式系统

    2. 技术参数


    供电电压管理
    - 启动电压:8.5 V(典型值)
    - 欠压保护(UVLO)启动阈值:8.0 V(典型值)
    同步整流感测输入
    - 驱动激活电压:−220 mV(典型值)
    - 驱动关闭电压:−12 mV(典型值)
    - 最小同步整流时间:0.8 μs 至 1.2 μs(典型值)
    驱动输出
    - 输出电流能力:源电流最大 400 mA,下拉电流最大 2.7 A
    - 最大输出电压:10 V(典型值)
    工作温度范围
    - 结温范围:−40°C 至 +150°C
    - 存储温度范围:−55°C 至 +150°C
    热阻
    - 结点到环境热阻:259 K/W
    - 结点到外壳热阻:152 K/W

    3. 产品特点和优势


    独特功能
    - 准确的同步整流功能确保高效的电力传输
    - 高度集成的电路结构显著减少了外部组件的需求,简化了设计
    - 通过 10 V 的高驱动输出电压,可以轻松控制各种品牌和型号的 MOSFET
    环保特性
    - 低功耗操作
    - 在整个负载范围内提供高系统效率
    保护特性
    - 欠压保护功能有效防止电压过低对系统造成损害

    4. 应用案例和使用建议


    典型应用
    - 适配器设计:在笔记本电脑和手机充电器中广泛使用
    - 通用电源模块:用于工业和消费类电子设备的电源供应
    使用建议
    - 在设计时需注意 SRSENSE 引脚的电阻保护,通常推荐值为 1 kΩ
    - 调节 SELREG 引脚的电平选择,以适应不同的驱动需求

    5. 兼容性和支持


    兼容性
    - 与多种主流控制器和变压器兼容
    - 支持所有标准封装,便于不同应用场合的选择
    厂商支持
    - 提供详尽的技术文档和设计指南
    - 提供在线技术支持和售后服务

    6. 常见问题与解决方案


    问题 1:启动电压不稳定
    - 解决方案:检查供电电压是否符合要求,必要时调整外部元件参数
    问题 2:欠压保护异常触发
    - 解决方案:确认 UVLO 设置是否正确,并检查电路连接是否有松动

    7. 总结和推荐


    综合评估
    TEA1792ATS 是一款高性能、高效率的同步整流控制器,具有紧凑的设计、广泛的适用性和强大的保护功能,非常适合需要高效节能的应用场景。
    推荐结论
    强烈推荐给需要高效、低成本电源解决方案的工程师和技术人员。其卓越的性能和可靠性使其成为市场上最具竞争力的产品之一。

TEA1792ATS/1,115参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 38V
最小工作供电电压 8.5V
工作电源电流 -
3.1mm(Max)
1.7mm(Max)
1mm(Max)
通用封装 SC-74
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
