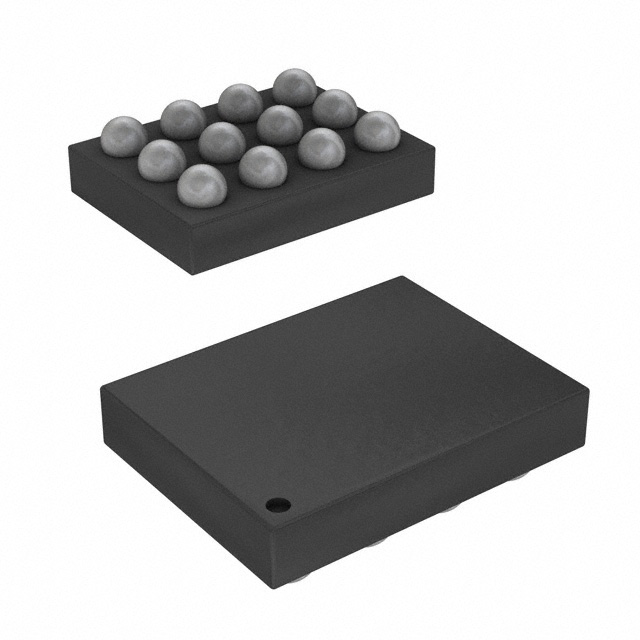

NX30P0121UKZ

产品分类: 电源管理芯片(PMIC)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.5V 20V 贴片安装,黏合安装
供应商型号: 20M-NX30P0121UKZ
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 电源管理芯片(PMIC) NX30P0121UKZ

NX30P0121UKZ概述


    产品简介


    NX30P0121UK 是一款高性能的高压背对背过压保护开关,专为单输入开关充电器应用设计。它能自动隔离电源开关端口以应对故障条件。该器件具有29V耐受能力,能够在关断模式下提供高可靠性。NX30P0121UK广泛应用于智能手机、平板电脑以及其他便携式电子设备。

    技术参数


    - 工作电压范围:2.5V 至 20V
    - 连续电流:最大 3A
    - 耐压能力:VIN 和 VOUT 针脚均有 29V 耐压
    - 导通电阻:典型值 54mΩ
    - 过电压保护阈值:默认内部 14.5V,可通过外部电阻分压器调整
    - 温度范围:-40°C 至 +85°C
    - 热阻抗:典型值 70.8°C/W(结到环境)
    - 封装:小尺寸 12 摞球封装,1.65 x 1.25 x 0.525 mm WLCSP

    产品特点和优势


    - 宽泛的工作电压范围:从2.5V至20V,适合多种设备需求
    - 低导通电阻:典型值为54mΩ,降低功耗
    - 高可靠性:所有输入输出引脚均有29V耐压能力,确保电路安全
    - 可调的过电压保护:通过外部电阻分压器可以调整过电压保护阈值,灵活适应不同应用场景
    - 内置温度保护:过温保护功能,提高系统可靠性
    - 精确的电流监测:ISNS引脚可以监测输入电流,实现精准的电流控制

    应用案例和使用建议


    NX30P0121UK通常用于添加无线充电路径的单输入开关充电器应用中。例如,在手机和PAD设备中,可以通过该器件桥接无线充电输出和开关充电器,以保护无线充电器免受高达29V的电压冲击。
    使用建议:
    - 尽量保持输入和输出走线短且宽,以便减小信号损失和干扰。
    - 电容器尽可能靠近器件放置,以减少噪声和提高稳定性。
    - 在热性能方面,建议增加VIN和VOUT引脚周围的PCB面积,以改善散热效果。

    兼容性和支持


    - 兼容性:NX30P0121UK与多种电子元器件和设备兼容,适用于各种便携式设备。
    - 支持:NXP公司提供全面的技术支持,包括详尽的产品文档、软件工具和工程师服务,帮助客户进行快速设计和集成。

    常见问题与解决方案


    - 问题1:器件无法正常启动。
    - 解决方案:检查VIN电压是否在2.5V至20V之间,同时确保EN引脚被正确驱动。
    - 问题2:器件过温保护触发。
    - 解决方案:检查电路是否有异常发热情况,确保散热措施到位。
    - 问题3:器件出现过电压保护。
    - 解决方案:检查VIN和VOUT的连接是否正确,必要时调整OVLO引脚上的电阻分压器以设置合适的过电压保护阈值。

    总结和推荐


    综上所述,NX30P0121UK是一款功能强大、性能稳定的电子元器件,适用于多种便携式电子设备。它的宽工作电压范围、低导通电阻以及完善的保护机制使其在市场上具备极强的竞争优势。如果你正在寻找一个可靠且高效的电源开关解决方案,NX30P0121UK无疑是一个值得考虑的选择。强烈推荐在相关应用中采用这款产品。

NX30P0121UKZ参数

参数
最小工作供电电压 2.5V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 20V
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
