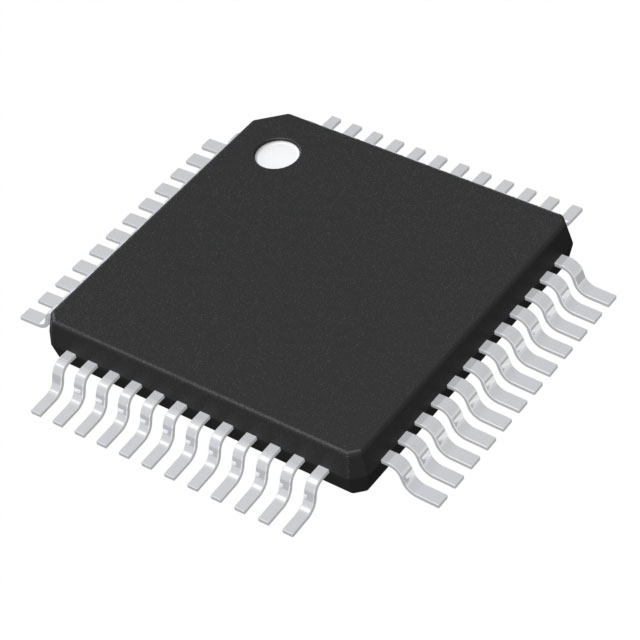

UJA1136HW/3V3Y

产品分类: 电源管理芯片(PMIC)
厂牌: NXP SEMICONDUCTORS
产品描述: 80μA 3.3V 2V 5.5V 28V QFP 贴片安装,黏合安装 10mm*10mm*1mm
供应商型号:
供应商:
标准整包数: 0
NXP SEMICONDUCTORS 电源管理芯片(PMIC) UJA1136HW/3V3Y

UJA1136HW/3V3Y概述

    UJA113x System Basis Chip (SBC) 技术手册概述

    1. 产品简介


    UJA113x 是一款系统基础芯片(SBC),适用于现代汽车电子控制单元(ECU)。它集成了一个完全集成的降压和升压转换器,直接与 CAN 和 LIN 总线接口。UJA113x 支持多种功能,包括电源管理、输入输出信号处理、故障安全功能(如看门狗和先进的“跛行回家”功能),并可通过非易失性存储器进行配置。该系列芯片有多种型号,分别具有不同的特性和能力。

    2. 技术参数


    - 降压和升压转换器(SMPS)
    - 单个外部电感器,自动选择降压或升压模式
    - 低压下工作(例如 2V)
    - 能量高效的软启动功能
    - 可选的直通模式
    - 额外负载的直接供电能力
    - 低电压降稳压器(LDOs)
    - 主电压调节器 V1:5V 或 3.3V 输出,500mA 电流能力
    - 辅助电压调节器 V2:5V 输出,可配置输出阶段,电流限制为 100mA
    - 优良的瞬态响应
    - CAN 通信
    - ISO 11898-2:201x 标准的 1 Mbit/s 高速 CAN 收发器,支持 CAN FD 至 2 Mbit/s
    - 自动总线偏置
    - 支持 CAN 部分网络
    - LIN 通信
    - 一个或两个通道,符合 LIN 2.x 标准
    - 兼容 SAE J2602,向下兼容 LIN 1.3
    - 集成 LIN 从机终止
    - 高电压 I/O(HVIO)
    - 4 或 8 个通用输入/输出引脚,可配置为高低侧驱动器或唤醒输入
    - 精确的 PWM 定时选项
    - 高效的反向电流保护和短路保护

    3. 产品特点和优势


    - 高度集成:包含一个完全集成的降压和升压转换器,简化了设计复杂度。
    - 多功能性:具备电源管理、故障安全功能等,适合多种应用场景。
    - 优良的电磁兼容性(EMC):符合 ISO 7637-3 标准,具备很强的抗干扰能力。
    - 可靠性高:采用坚固的设计,能在恶劣环境中可靠运行。
    - 灵活性:可以通过非易失性存储器进行配置,以适应特定的应用需求。

    4. 应用案例和使用建议


    - 应用案例:适用于汽车电子控制单元,特别是需要稳定电源管理和高可靠性场景。
    - 使用建议:
    - 在设计电路时,确保正确连接所有引脚,特别是在使用 HVIO 引脚时。
    - 对于电池监控和故障诊断,定期检查并记录监测数据,以便及时发现问题。
    - 优化 PWM 信号和定时设置,以提高系统的能效和稳定性。

    5. 兼容性和支持


    - 兼容性:UJA113x 与其他标准的 CAN 和 LIN 设备兼容,确保易于集成到现有系统中。
    - 支持:厂商提供全面的技术支持和维护服务,包括软件更新和故障排除指导。

    6. 常见问题与解决方案


    - 问题 1: 设备在睡眠模式下无法唤醒
    - 解决方案: 检查 SPI 设置和电池电压状态,确保唤醒引脚正常工作。

    - 问题 2: 电池监控不准确
    - 解决方案: 校准 ADC 设置,确保传感器连接无误,重新检测电池电压。

    7. 总结和推荐


    UJA113x 系列系统基础芯片是一款功能强大且高度集成的产品,适用于现代汽车电子控制系统。它在电源管理、通信和故障安全功能方面表现出色,非常适合对性能和可靠性要求较高的应用场合。强烈推荐在需要高效、稳定电源管理和高可靠性通信的项目中使用 UJA113x。

UJA1136HW/3V3Y参数

参数
最小工作供电电压 2V
工作电源电流 80μA
最大输出电压 5.5V
最小输出电压 3.3V
应用场景 -
最大工作供电电压 28V
长*宽*高 10mm*10mm*1mm
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UJA1136HW/3V3Y厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

UJA1136HW/3V3Y数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 电源管理芯片(PMIC) NXP SEMICONDUCTORS UJA1136HW/3V3Y UJA1136HW/3V3Y数据手册

UJA1136HW/3V3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
