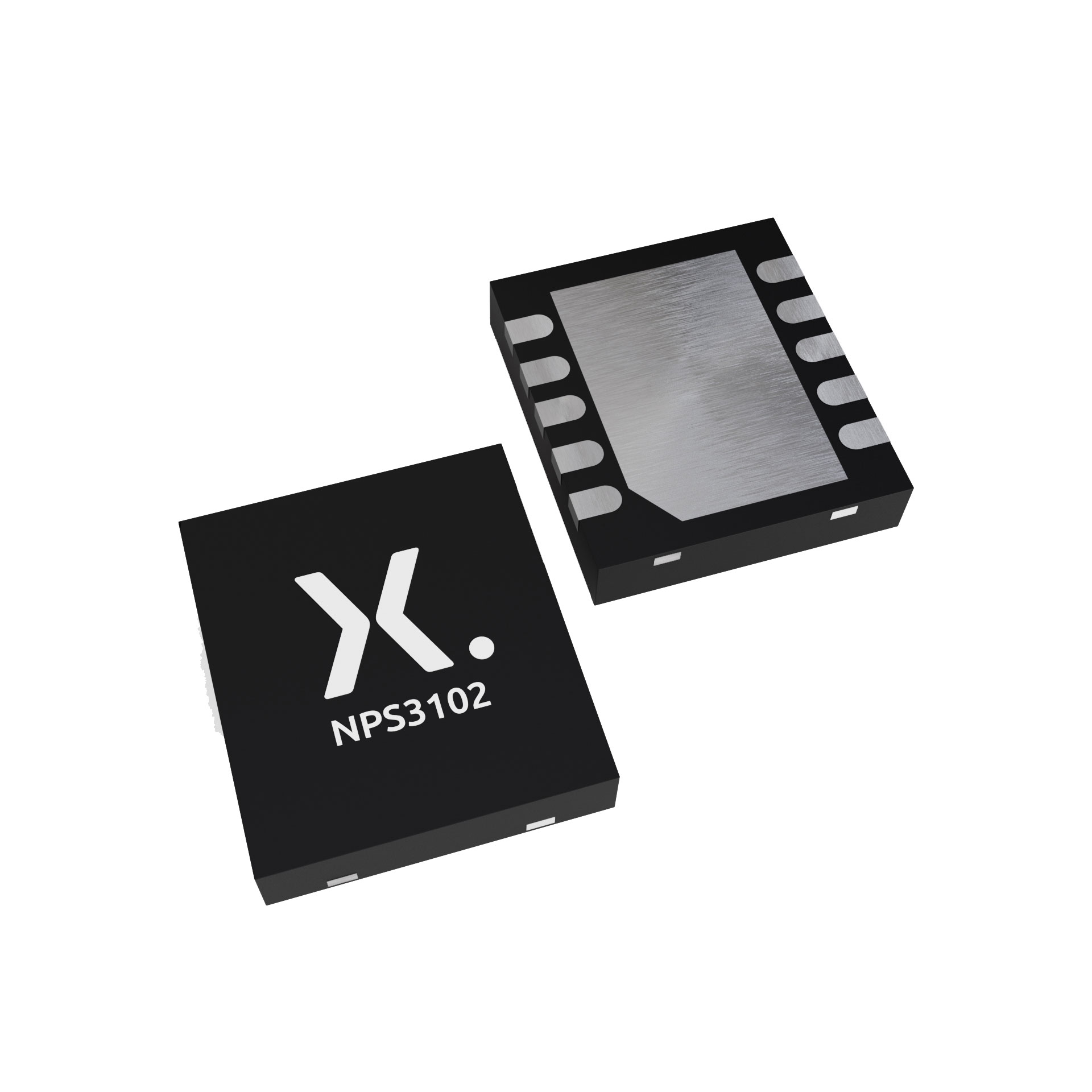

NPS3102AGBJ

产品分类: 电源管理芯片(PMIC)
厂牌: NEXPERIA
产品描述:
供应商型号: AV-S-NXENPS3102AGBJ
供应商: Avnet
标准整包数: 3000
NEXPERIA 电源管理芯片(PMIC) NPS3102AGBJ

NPS3102AGBJ概述

    Nexperia NPS3102A/B 电子保险丝技术手册解析

    1. 产品简介


    Nexperia NPS3102A 和 NPS3102B 是低阻值(17 mΩ)、高电流(最高可达13.5 A)的复位型电子保险丝,专为12 V 应用设计。这些电子保险丝旨在保护下游负载免受过电压的影响,并保护电源免受负载故障和大电流浪涌的影响。

    2. 技术参数


    - 输入电压范围:9 V 至 18 V,绝对最大值为21 V。
    - 输出电流调节范围:2 A 至 13.5 A。
    - 最大导通电阻:17 mΩ。
    - 输出过电压钳位电压:15 V。
    - 响应时间:短路保护响应时间为2 µs。
    - 热关断温度:上升至150°C时启动热关断,下降至185°C以下时恢复。
    - 工作环境温度:-40°C 至 +125°C。
    - 封装:无铅塑料封装,10引脚,尺寸为3.0 × 3.0 × 0.75 mm。

    3. 产品特点和优势


    - 宽工作电压范围:具有21 V的绝对最大输入电压,能够应对多种应用环境。
    - 集成低阻值MOSFET:17 mΩ的低阻值MOSFET使得NPS3102A/B具有较高的电流承载能力。
    - 可编程输出电流限值:通过外接电阻可以调整电流限值,灵活性强。
    - 多重保护机制:集成了过电压钳位、过电流保护和热关断保护,确保系统的安全运行。
    - 故障指示功能:通过EN/FLT引脚可以实时监测设备的工作状态,便于故障排查。
    - 多故障响应选项:可以选择自动重试或锁定关闭模式,提高系统稳定性。

    4. 应用案例和使用建议


    - 服务器应用:NPS3102A/B 可以作为服务器内部电路的保护装置,防止过电流对敏感组件造成损害。
    - 固态硬盘和机械硬盘应用:这些设备对电源的稳定性和可靠性要求较高,NPS3102A/B 可以有效保护硬盘免受过电压和过电流的影响。
    - 移动基础设施:在无线通信基站等移动基础设施中,NPS3102A/B 可以提供必要的过电压和过电流保护。
    使用建议:
    - 在应用时,需要根据负载电流选择合适的外接电阻来设定电流限值。
    - 建议通过监测EN/FLT引脚的电压变化来监控设备的工作状态,以便及时发现潜在问题。
    - 使用外部电容来控制输出电压上升速率时,需确保电容值不超出器件的最大允许值。

    5. 兼容性和支持


    - 兼容性:NPS3102A/B 与其他标准的电源管理和保护设备具有良好的兼容性,可以在广泛的电源管理电路中使用。
    - 厂商支持:Nexperia 提供全面的技术文档和支持服务,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:设备在启用时无法正常工作。
    - 解决方法:检查输入电压是否在指定范围内,确保EN/FLT引脚未被错误驱动。
    - 问题:设备在过载情况下频繁重启。
    - 解决方法:调整电流限值或使用更高的电流限值以适应负载需求。
    - 问题:设备在高温环境下出现过热现象。
    - 解决方法:确保设备的散热设计符合要求,必要时增加散热片或改善空气流通。

    7. 总结和推荐


    Nexperia NPS3102A 和 NPS3102B 电子保险丝凭借其强大的保护功能、宽广的工作电压范围以及灵活的配置选项,在多个关键应用领域中表现优异。对于需要高效电源保护的应用场合,NPS3102A/B 非常值得推荐。厂商提供了详尽的技术支持和丰富的资源,有助于用户更好地理解和应用该产品。

NPS3102AGBJ参数

参数
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
包装方式 卷带包装

NPS3102AGBJ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

NPS3102AGBJ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 电源管理芯片(PMIC) NEXPERIA NPS3102AGBJ NPS3102AGBJ数据手册

NPS3102AGBJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.8651 ¥ 7.6565
9000+ $ 0.8574 ¥ 7.5881
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 22969.5
