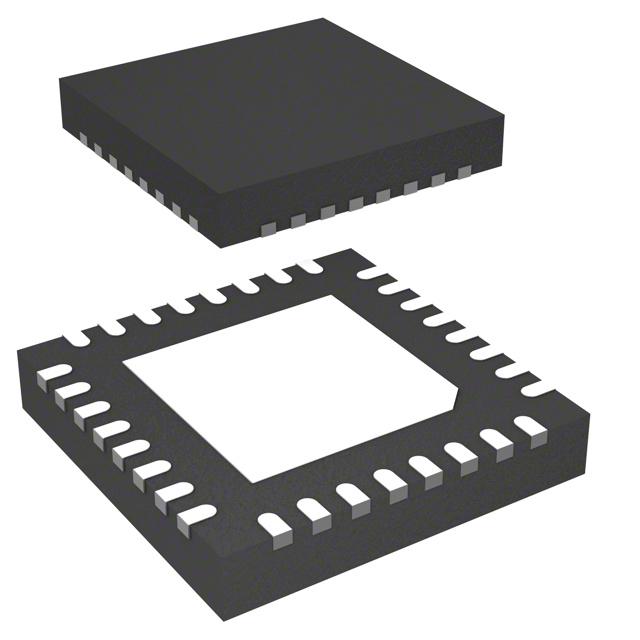

ATA5831-WNQW

产品分类: 无线收发芯片
产品描述: 14.5dBm 9.4mA~13.8mA General ISM < 1GHz 9.8mA ASK,FSK 836MHz 3.6V,5.5V 956MHz 120Kbps SPI 125dBm 1.9V,4.5V QFN 贴片安装 5mm*5mm*880μm
供应商型号: ATA5831-WNQWDKR-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 无线收发芯片 ATA5831-WNQW

ATA5831-WNQW概述


    产品简介


    产品名称: Atmel® ATA5831/2/3
    产品类型: UHF ASK/FSK射频收发器
    主要功能: 集成低功耗UHF ASK/FSK射频收发器及AVR微控制器,支持多种频率范围和调制方式,具备高灵敏度接收能力,且可通过外部微控制器进行灵活配置。
    应用领域: 远程无钥匙进入系统(RKE)、被动进入启动系统(PEG)、胎压监测系统(TPM/TPMS)、远程启动系统(RS)及智能家居、计量等领域。

    技术参数


    - 频率范围:
    - 低频带:310MHz至318MHz,418MHz至477MHz
    - 高频带:836MHz至956MHz
    - 特定频率:315.00MHz、433.92MHz、868.30MHz和915.00MHz
    - 电流消耗:
    - 接收模式:低频带下9.8mA,高频带下9.4mA/13.8mA
    - 发送模式:低频带下1.2mA(21ms循环三通道轮询)
    - 电源电压范围:
    - 1.9V至3.6V(主供电)
    - 2.4V至5.5V(内部电压调节)
    - 温度范围: -40°C至+105°C
    - ESD保护: ±4kV HBM、±200V MM、±750V FCDM
    - 封装尺寸: 5x5mm QFN32,0.5mm焊盘间距

    产品特点和优势


    - 高度集成: 集成了AVR微控制器、高精度双四象限接收器及高效能发送模块,减少了外部组件数量。
    - 低功耗设计: 待机电流低至5nA(最大600nA),确保长时间使用。
    - 灵活配置: 支持多达15个信道的配置,允许通过SPI接口对服务参数进行实时修改。
    - 高可靠性: 支持数据速率范围广,具有出色的阻塞性能和图像抑制能力。
    - 多功能性: 配备数字RSSI功能,可进行温度测量、自动天线调谐及自校准。

    应用案例和使用建议


    典型应用案例
    - 远程无钥匙进入系统(RKE): 在车辆门锁系统中,当按键被按下时,通过外部微控制器触发ATA5831/2/3的唤醒信号,实现门锁的开启。
    - 被动进入启动系统(PEG): 当检测到钥匙接近时,系统自动解锁并启动车辆。
    - 胎压监测系统(TPM/TPMS): 定期监测轮胎压力,当异常时及时报警。
    使用建议
    - 在高噪声环境下使用时,可以通过调整接收滤波带宽(Rx-IF bandwidth)来提高抗干扰能力。
    - 调整编程输出功率以匹配不同应用需求,如户外远距离通信时可适当增大输出功率。
    - 确保使用合适的匹配电路(如LC网络)以优化射频输入输出端口的匹配,减少信号反射和损失。

    兼容性和支持


    - 与Atmel® ATA5830N和Atmel ATA5780N完全兼容,确保平滑迁移。
    - 厂商提供全面的技术支持和维护服务,包括软件开发工具、文档资料和技术培训。

    常见问题与解决方案


    - 问题1: 设备在启动时无法正常工作。
    - 解决方案: 检查电源电压是否在规定范围内,确认所有引脚连接正确。
    - 问题2: 设备在接收数据时误码率较高。
    - 解决方案: 调整接收滤波带宽设置,优化天线匹配电路,增加信噪比。
    - 问题3: 设备的待机电流偏高。
    - 解决方案: 确认外部电阻拉低闲置端口,避免不必要的电流消耗。

    总结和推荐


    Atmel® ATA5831/2/3是一款高度集成、低功耗的UHF ASK/FSK射频收发器,适用于多种无线通信应用场景。其卓越的接收灵敏度、丰富的配置选项以及出色的抗干扰能力使其在市场上具有显著的竞争优势。强烈推荐给寻求高性能、高可靠性的无线通信解决方案的设计者和工程师。

ATA5831-WNQW参数

参数
最大工作供电电压 3.6V,5.5V
典型灵敏度 125dBm
接口类型 SPI
接收机数量 -
典型输出功率 14.5dBm
模块/芯片分类 -
最大工作频率 956MHz
典型供电电流 -
最小工作频率 836MHz
最小工作供电电压 1.9V,4.5V
传输电流 9.4mA~13.8mA
最大数据速率 120Kbps
发送机数量 -
射频系列/标准 General ISM < 1GHz
支持协议 -
接收电流 9.8mA
调制方式 ASK,FSK
长*宽*高 5mm*5mm*880μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ATA5831-WNQW厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATA5831-WNQW数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 无线收发芯片 MICROCHIP TECHNOLOGY ATA5831-WNQW ATA5831-WNQW数据手册

ATA5831-WNQW封装设计

查看详情并下载
Symbol
Footprint
3D Model
