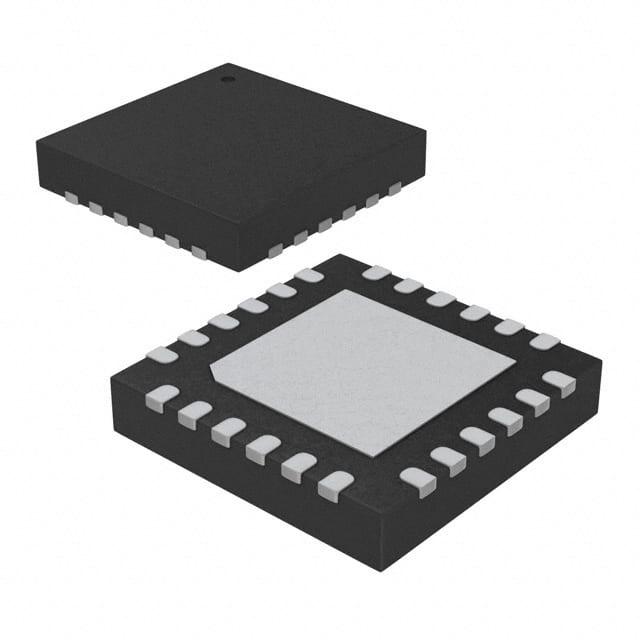

ATA5774C-PXQW-1

产品分类: 无线收发芯片
产品描述: 7.5dBm 14mA UHF 429MHz 3.6V 439MHz SPI 2V QFN PCB安装,贴片安装 5mm*5mm*850μm
供应商型号: ATA5774C-PXQW-1DKR-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 无线收发芯片 ATA5774C-PXQW-1

ATA5774C-PXQW-1概述


    产品简介


    产品概述
    《9137J-RKE-10/14》是由Atmel公司开发的一款高度集成的射频发射器模块,包含了Atmel ATtiny44V微控制器和一个超高频(UHF)RF发射器。这个模块集成了一个锁相环(PLL),使得用户能够实现低功耗和高效能的数据传输。适用于多种无线通信应用,如遥控钥匙(RKE)、无钥匙进入系统(PEG)和远程启动系统等。
    主要功能与特点
    1. 高度集成的RF发射器,可实现310MHz至350MHz、429MHz至439MHz以及868MHz至928MHz频率范围内的通信。
    2. 使用内部微控制器实现自编程功能。
    3. 支持ASK和FSK调制方式,具有高功率效率和强大的电磁干扰保护(ESD)。
    4. 温度范围覆盖从-40°C到+85°C,保证在极端环境下的可靠运行。
    5. 低功耗设计,休眠模式下仅消耗约200nA的电流。

    技术参数


    工作条件
    - 供电电压范围:2.0V 至 3.6V
    - 操作温度范围:-40°C 至 +85°C
    主要电气特性
    - 输出功率:
    - 315MHz 下为8dBm
    - 433.92MHz 下为7.5dBm
    - 868.3MHz 下为5.5dBm
    - 低功耗特性:
    - 活动模式下:9.8mA(典型值)
    - 休眠模式下:约200nA
    - 数据速率最高可达32kBit/s
    - 调制方式:ASK和FSK
    环境适应性
    - 电源电压稳定后需要1ms(ATA5771/ATA5774)至3ms(ATA5773)时间达到稳定状态。

    产品特点和优势


    独特功能
    - 内置的PLL锁相环和高效的PA功率放大器使该模块能够实现长距离无线通信。
    - 采用先进的AVR 8位微控制器,具备高速处理能力和高可靠性。
    - 强大的ESD保护能力,确保在恶劣环境下依然能够正常工作。
    市场竞争力
    - 该模块集成度高,减少了外部电路的设计复杂度,降低系统成本。
    - 在关键任务和电池供电的应用中表现出色,适合于汽车遥控门锁和工业自动化等领域。

    应用案例和使用建议


    应用场景
    - 该模块适用于多种无线遥控系统,包括但不限于遥控钥匙(RKE)、被动进入及启动系统(PEG)和远程启动系统。
    使用建议
    - 在进行电路板设计时,建议将C1放置靠近ANT1和ANT2引脚,以减少谐波干扰。
    - 为了提高信号质量,可以考虑增加外部天线,并根据应用需求调整负载电容C2和C4。
    - 将C5放置在尽可能接近VCCRF的位置,有助于提高信号稳定性。

    兼容性和支持


    兼容性
    - 该模块与多种微控制器和电路兼容,能够方便地集成到现有系统中。
    支持服务
    - Atmel提供详尽的技术文档和支持服务,包括在线开发者社区和详细的开发指南。

    常见问题与解决方案


    常见问题
    1. 问题:如何配置微控制器来改变调制模式?
    - 解决方案:通过更改TCCR0A寄存器中的WGM13:0和COM1x1:0位来切换调制模式。
    2. 问题:在高频率范围内如何确保系统稳定?
    - 解决方案:校准内部振荡器频率,使用适当的外部电容值,并确保输入电源稳定。
    3. 问题:模块在低电压下工作时可能出现的异常现象是什么?
    - 解决方案:当电压过低时,微控制器可能无法正确执行指令,导致数据传输失败。解决方法是使用内部或外部电压监控器,确保在低电压条件下能够及时重置系统。

    总结和推荐


    综合评估
    《9137J-RKE-10/14》是一款高度集成的射频发射模块,集成了Atmel ATtiny44V微控制器和UHF PLL发射器,适用于多种无线遥控和通信应用。其低功耗、高可靠性以及优秀的电磁干扰保护能力使其成为市场上的佼佼者。
    推荐使用
    我们强烈推荐在涉及无线通信和远程控制的应用中使用此模块。无论是智能家居、汽车遥控还是工业自动化领域,该模块均能满足高性能和高可靠性的要求。

ATA5774C-PXQW-1参数

参数
最小工作频率 429MHz
射频系列/标准 -
调制方式 UHF
接收机数量 -
模块/芯片分类 -
典型灵敏度 -
接口类型 SPI
最大工作频率 439MHz
最大工作供电电压 3.6V
发送机数量 -
典型输出功率 7.5dBm
支持协议 -
最小工作供电电压 2V
最大数据速率 -
传输电流 14mA
接收电流 -
典型供电电流 -
长*宽*高 5mm*5mm*850μm
通用封装 QFN
安装方式 PCB安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
