0804-WFAN-F2

产品分类: 无线收发芯片
厂牌: BEL FUSE
产品描述: WiFi 2.4GHz,5GHz 2.5GHz,5.8GHz PCB安装,黏合安装
供应商型号: N-0804-WFAN-F2
供应商: 云汉优选
标准整包数: 1
BEL FUSE 无线收发芯片 0804-WFAN-F2

0804-WFAN-F2概述

    # Bel Modules 2.4GHz/5.8GHz FPC Antenna 技术手册解析

    产品简介


    Bel Modules 提供了一系列基于PCB和FPC的WiFi天线产品,旨在为客户提供可靠且易于集成的无线通信解决方案。该系列天线适用于多种工业应用,能够实现2.4GHz和5.8GHz频段的数据传输。凭借超过20年的通讯领域经验,Bel Power Solutions不仅提供标准产品,还可以根据客户需求定制电缆长度和连接器类型,确保最佳适配性。这款天线采用易于粘贴的设计,便于安装于外壳或现有电路板上,提供了便捷的集成选项。
    产品核心特点

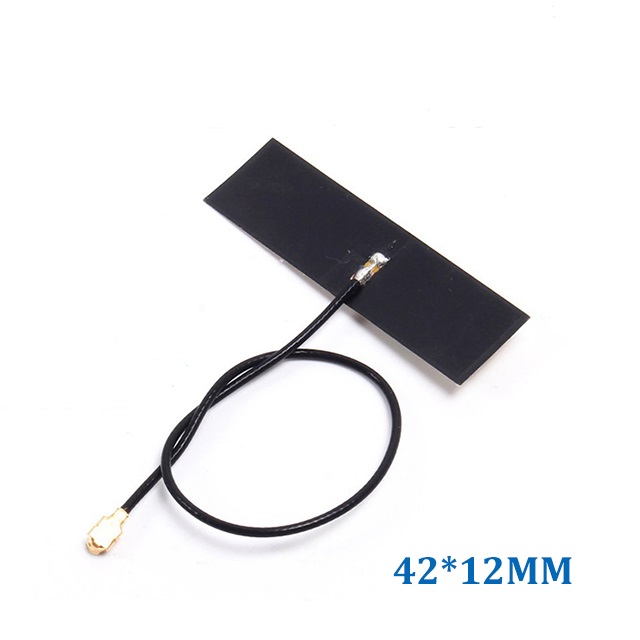

    - 尺寸小巧:仅42×12毫米,非常适合空间受限的应用场合。
    - 可定制化:支持不同长度的电缆及各种类型的连接器。
    - 高效稳定:在两个频段内具有出色的增益表现(2.4GHz频段增益范围:2.0±1.7dBi;5.8GHz频段增益范围同)。
    - 环境适应性强:可在-40°C至+85°C范围内正常工作。

    技术参数


    | 参数项 | 描述 |

    | 工作频率 | 2400–2500 MHz;5000–5800 MHz |
    | V.S.W.R.(驻波比) | 2400–2483.5 MHz: <1.9 |
    4900–5800 MHz: <1.9 |
    | 天线增益 | 2400–2483.5 MHz: 2.0±1.7 dBi |
    4900–5800 MHz: 2.0±1.7 dBi |
    | 极化方式 | 垂直极化 |
    | 输入阻抗 | 50 Ω |
    | 材料构成 | 散射器材料为铜 |
    | 连接类型 | IPEX-Male |
    | 重量 | 0.6 g |
    | 拉力承受能力 | 10 N |
    产品特点与优势
    该款FPC天线具有诸多独特之处:
    1. 高效能:在两个指定频段内均展现出优异的增益性能,适合需要强大信号覆盖的应用场景;
    2. 灵活性高:通过定制化服务满足特定项目的个性化需求;
    3. 可靠性强:经过严格的环境测试,在宽广的操作温度范围内保持稳定运行;
    4. 简便安装:附带自粘式背胶,方便直接固定在目标位置上。
    应用案例与使用建议
    此天线广泛应用于智能家居、物联网设备、便携式医疗器材等领域。例如,在一个家庭自动化系统中,它可用于连接智能门锁、摄像头和其他无线传感器节点。对于那些追求紧凑设计同时又重视信号强度的企业来说,选择这款天线将是明智之举。此外,在安装过程中应注意避免遮挡物影响其辐射方向图,并确保周围没有金属物体干扰。
    兼容性与支持
    本产品兼容大多数主流的IPEX接口模块,并且可以轻松与其他品牌的无线模组配合使用。BEL公司承诺为用户提供全面的技术支持,包括但不限于样品申请、技术支持热线以及售后保修服务等。
    常见问题解答
    1. 问:如何判断天线是否损坏?
    答:检查是否有明显的物理损伤或者测量其S参数是否符合规定值即可确定。
    2. 问:如果发现连接不稳定怎么办?
    答:请先确认接头是否牢固插入插座中,然后检查软件设置是否正确配置了相关参数。
    3. 问:能否长期暴露于极端气候条件下工作?
    答:是的,经过测试表明该天线能够在极端条件下长期稳定工作。
    综合评价与推荐
    总体而言,BEL MODULES推出的这款2.4GHz/5.8GHz FPC天线凭借其紧凑的设计、强大的性能以及广泛的适用性成为了同类产品中的佼佼者。无论是从功能性还是经济性角度来看都非常值得考虑。如果您正在寻找一款既能满足高性能要求又能灵活适应多样化需求的无线通信组件,那么不妨试试这款天线!

0804-WFAN-F2参数

参数
典型供电电流 -
接口类型 -
接收电流 -
支持协议 -
最小工作频率 2.4GHz,5GHz
发送机数量 -
典型灵敏度 -
调制方式 -
传输电流 -
接收机数量 -
射频系列/标准 WiFi
模块/芯片分类 -
典型输出功率 -
最大工作频率 2.5GHz,5.8GHz
最小工作供电电压 -
最大工作供电电压 -
最大数据速率 -
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 散装

0804-WFAN-F2厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0804-WFAN-F2数据手册

厂牌 PDF简要描述 下载
BEL FUSE 无线收发芯片 BEL FUSE 0804-WFAN-F2 0804-WFAN-F2数据手册

0804-WFAN-F2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 3.7524 ¥ 31.8954
80+ $ 3.502 ¥ 29.767
库存: 244
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 956.86
