1355.17.0002

产品分类: 无线收发芯片
厂牌: HUBER+SUHNER
产品描述: Huber+Suhner WiFi天线, SENCITY Omni-M系列, 2.4 GHz,5 GHzWiFi (Dual Band), 棒型, 墙壁/极安装
供应商型号: 3628-1355.17.0002-ND
供应商: Digi-Key
标准整包数: 1
HUBER+SUHNER 无线收发芯片 1355.17.0002

1355.17.0002概述

    SENCITY® Omni-M Wi-Fi Stick Antenna 技术手册

    1. 产品简介

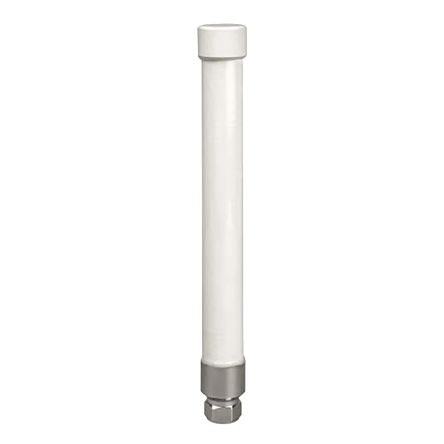

    SENCITY® Omni-M Wi-Fi Stick Antenna 是一款专为 Wi-Fi 频段设计的紧凑型工业级天线。它覆盖了2300 MHz至2500 MHz和4800 MHz至6100 MHz两个频段,适用于室内外多种应用场景。凭借其出色的垂直极化性能和高增益,该天线在提供稳定信号传输方面表现出色,广泛应用于Wi-Fi接入点、路由器和其他无线通信设备中。

    2. 技术参数


    以下是SENCITY® Omni-M Wi-Fi Stick Antenna的关键技术参数:
    | 参数 | 值 |

    | 频率范围(Band 1) | 2300 MHz 至 2500 MHz |
    | 频率范围(Band 2) | 4800 MHz 至 5150 MHz |
    | 频率范围(Band 3) | 5150 MHz 至 6100 MHz |
    | 阻抗 | 50 Ω |
    | 回波损耗(Band 1) | ≤1.5 |
    | 回波损耗(Band 2) | ≤2 |
    | 回波损耗(Band 3) | ≤2 |
    | 增益(Band 1/Band 3) | 6 dBi |
    | 增益(Band 2) | 5 dBi |
    | 半功率波束宽度(垂直) | 20° / 12° / 12° |
    | 半功率波束宽度(水平) | 360° |
    | 最大复合功率 | 30 W |
    | 连接器类型 | N插头(公头) |
    | 极化方式 | 垂直极化 |
    | DC接地 | 否 |

    3. 产品特点和优势


    - 高度集成:直接通过N型连接器实现Wi-Fi接入点安装,易于部署。
    - 卓越性能:增益高达6 dBi,保证了信号强度和稳定性。
    - 广泛适用:IP67防护等级,可适应各种恶劣环境条件,适合室内外应用。
    - 可靠耐用:经过严格的高低温、湿度、盐雾及机械冲击测试,确保长期稳定运行。

    4. 应用案例和使用建议


    - 应用案例:SENCITY® Omni-M Wi-Fi Stick Antenna 可用于商业建筑内的无线网络基础设施,也可作为户外基站的一部分,如公共热点、园区内网络等。
    - 使用建议:为了获得最佳效果,应确保安装位置远离障碍物以减少信号衰减。此外,在进行大规模部署时,建议对周边环境进行评估,以确定最合适的安装位置。

    5. 兼容性和支持


    - 兼容性:与标准N型插头连接器完全兼容,便于与其他Wi-Fi设备对接。
    - 厂商支持:Huber+Suhner提供全面的技术支持服务,包括安装指南、维护手册和技术咨询,确保用户能够充分利用产品的全部功能。

    6. 常见问题与解决方案


    - 问题1:信号质量不佳
    - 解决方案:检查安装位置是否有金属物体阻挡信号传播路径,调整天线方向直至信号恢复。
    - 问题2:连接不稳定
    - 解决方案:确保N型连接器已正确连接且无松动,可以尝试重新插拔以改善接触。

    7. 总结和推荐


    SENCITY® Omni-M Wi-Fi Stick Antenna 以其高性能、坚固耐用和广泛的适用性成为市场上的一大亮点。其出色的增益能力和环境适应性使其成为多种应用场景的理想选择。总体而言,我们强烈推荐使用此产品来提升无线网络系统的可靠性和稳定性。

1355.17.0002参数

参数
接收机数量 -
最大工作供电电压 -
支持协议 -
接口类型 -
典型灵敏度 -
最大数据速率 -
最小工作频率 2.3GHz,4.8GHz,5.15GHz
接收电流 -
典型供电电流 -
典型输出功率 -
模块/芯片分类 -
传输电流 -
发送机数量 -
调制方式 -
射频系列/标准 WiFi
最大工作频率 2.5GHz,5.15GHz,6.1GHz
最小工作供电电压 -
长*宽*高 250mm(高度)
安装方式 面板安装
包装方式 散装

1355.17.0002厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

1355.17.0002数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 无线收发芯片 HUBER+SUHNER 1355.17.0002 1355.17.0002数据手册

1355.17.0002封装设计

查看详情并下载
Symbol
Footprint
3D Model
