ATWINC1510-MR210PB

产品分类: 无线收发芯片
产品描述: 18.5dBm 265mA WiFi 61mA 802.11b/g/n 16-QAM,64-QAM,BPSK,CCK,DBPSK,DQPSK,OFDM,QPSK 2.412GHz 3.6V 2.4835GHz 72.2Mbps I²C,SPI,UART 266mA 95dBm 2.7V 贴片安装 21.72mm*14.73mm*2.11mm
供应商型号: 3052664
供应商: element14
标准整包数: 1

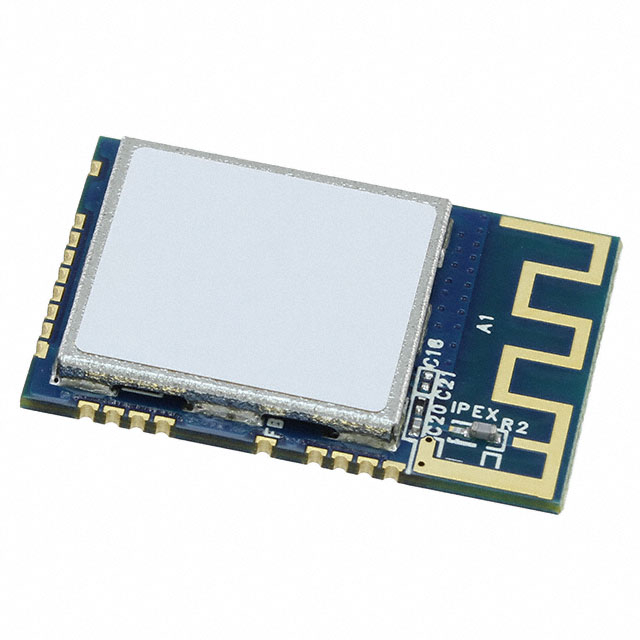

MICROCHIP TECHNOLOGY 无线收发芯片 ATWINC1510-MR210PB

ATWINC1510-MR210PB概述

    ATWINC15x0-MR210xB 802.11 b/g/n IoT Module

    1. 产品简介


    ATWINC15x0-MR210xB是一款专为低功耗物联网应用优化的IEEE 802.11 b/g/n模块。该模块集成了功率放大器(PA)、低噪声放大器(LNA)、开关、电源管理等功能,内置天线或提供微同轴(u.FL)连接器用于外接天线。设计小巧(尺寸为21.7 x 14.7 x 2.1 mm),适用于多种供应商的802.11 b/g/n接入点,具有SPI接口以方便与主控制器连接。
    相关参考型号包括:
    - ATWINC1500-MR210PB
    - ATWINC1500-MR210UB
    - ATWINC1510-MR210PB
    - ATWINC1510-MR210UB

    2. 技术参数


    - IEEE® 802.11标准:支持b/g/n标准,20MHz单流解决方案,工作频段为2.4GHz ISM。
    - 集成功能:集成了收发切换开关,内置PCB天线或u.FL接口外接天线,高级物理层信号处理提高灵敏度和范围。
    - 安全支持:支持WEP、WPA、WPA2及企业级安全(WPA/WPA2-802.1X)认证。
    - 硬件加速:提供硬件加速的两级聚合帧及块确认,提升MAC吞吐量。
    - 存储功能:内部集成Flash存储器用于系统软件。
    - 电源管理:支持4 µA待机模式,380 µA休眠模式。
    - 操作系统温度范围:-40°C至+85°C,室温下RF性能良好,边界条件变化在2-3 dB内。
    - 工作电压:I/O工作电压2.7V至3.6V,内置26 MHz晶体振荡器。
    - 其他特性:包含片上内存管理引擎、快速启动选项、网络堆栈以减轻MCU负担。

    3. 产品特点和优势


    - 高灵敏度和长距离传输:通过先进的物理层信号处理技术,增强信号接收能力和传输距离。
    - 强大的安全支持:提供多层级安全认证,包括WPA/WPA2、EAP-TLS、EAP-PEAP等,确保数据传输的安全性。
    - 节能设计:具备低功耗特性,支持多种节能模式,如4 µA待机模式。
    - 丰富的接口和协议支持:集成多种通信接口(SPI、UART、I2C)和网络协议(TCP、UDP、DHCP、ARP、HTTP、TLS、DNS)。

    4. 应用案例和使用建议


    应用案例:
    - 智能家居:作为智能家居网关,实现设备间的互联互通。
    - 工业自动化:应用于工业环境中,通过无线方式实现远程控制和数据采集。
    - 物联网传感器网络:支持传感器数据的实时传输和监控。
    使用建议:
    - 在高温环境下使用时,需关注RF性能的变化情况,必要时调整天线配置。
    - 针对不同型号选择合适的天线(PCB或u.FL接口),以确保最佳的信号覆盖效果。

    5. 兼容性和支持


    - 兼容性:适用于各种厂商的802.11 b/g/n接入点。
    - 厂商支持:提供详细的参考文档、技术手册及技术支持服务,帮助用户更好地理解和使用该模块。

    6. 常见问题与解决方案


    - Q1: 设备在休眠模式下无法唤醒。
    - A1: 检查WAKE引脚的配置,确保连接正确并已激活。

    - Q2: 设备信号接收不稳定。
    - A2: 调整天线位置,确保信号路径畅通无阻。

    7. 总结和推荐


    总结:
    ATWINC15x0-MR210xB模块凭借其低功耗、高性能、高安全性等特点,在物联网应用中展现出明显的优势。支持多种安全认证机制,能够满足各种复杂的应用需求。
    推荐:
    鉴于其优异的表现和广泛应用前景,强烈推荐该模块用于各类物联网项目,特别是对功耗和安全性要求较高的场合。此外,结合厂商提供的详尽支持文档,用户可以更高效地进行开发和部署。

ATWINC1510-MR210PB参数

参数
射频系列/标准 WiFi
最大工作供电电压 3.6V
最大数据速率 72.2Mbps
接收电流 61mA
典型供电电流 266mA
接口类型 I²C,SPI,UART
调制方式 16-QAM,64-QAM,BPSK,CCK,DBPSK,DQPSK,OFDM,QPSK
最小工作供电电压 2.7V
典型灵敏度 95dBm
传输电流 265mA
支持协议 802.11b/g/n
典型输出功率 18.5dBm
接收机数量 -
最小工作频率 2.412GHz
模块/芯片分类 -
发送机数量 -
最大工作频率 2.4835GHz
长*宽*高 21.72mm*14.73mm*2.11mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ATWINC1510-MR210PB厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATWINC1510-MR210PB数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 无线收发芯片 MICROCHIP TECHNOLOGY ATWINC1510-MR210PB ATWINC1510-MR210PB数据手册

ATWINC1510-MR210PB封装设计

查看详情并下载
Symbol
Footprint
3D Model
