0804-WFAN-02

产品分类: 无线收发芯片
厂牌: BEL FUSE
产品描述: WiFi 2.4GHz,4.9GHz 2.4835GHz,5.875GHz PCB安装,黏合安装
供应商型号: N-0804-WFAN-02
供应商: 云汉优选
标准整包数: 1
BEL FUSE 无线收发芯片 0804-WFAN-02

0804-WFAN-02概述

    电子元器件产品技术手册解析:2.4/5.8G PCB Antenna



    1. 产品简介

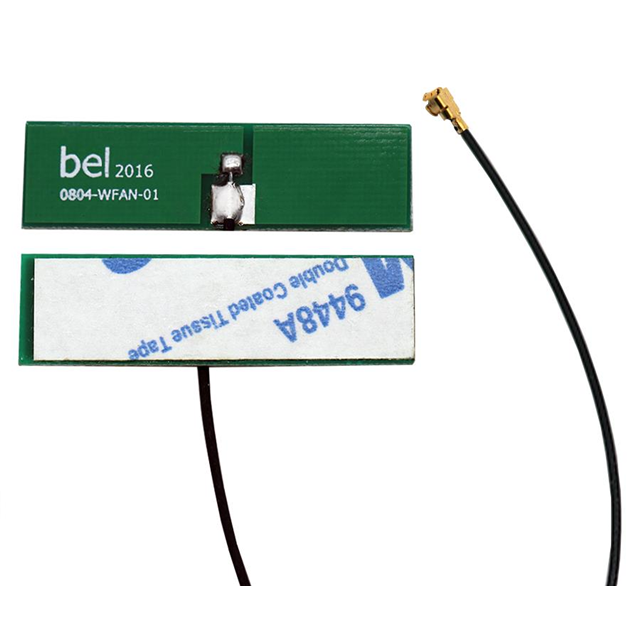

    产品类型:2.4/5.8G PCB Antenna

    主要功能:提供可靠的无线局域网(WLAN)通信解决方案。这款天线专为需要嵌入式Wi-Fi通信的应用而设计,如工业控制、智能家居、网络路由器等。

    应用领域:本产品适用于多种场合,特别适合于工业自动化、消费电子、智能建筑等领域,可以广泛用于无线传感器网络、工业物联网(IIoT)等应用中。


    2. 技术参数




    - 型号与温度范围:
    - 型号:0804-WFAN-02
    - 工作温度范围:-40°C 至 +80°C
    - 存储温度范围:-40°C 至 +85°C

    - 频率范围:
    - 2400 – 2483.5 MHz
    - 4900 – 5875 MHz

    - 电压驻波比(VSWR):
    - 2400 – 2483.5 MHz:小于1.9
    - 4900 – 5875 MHz:小于1.9

    - 增益值:
    - 2400 – 2483.5 MHz:2.0 ± 1.7 dBi
    - 4900 – 5875 MHz:2.0 ± 1.7 dBi
    - 1710 – 2700 MHz:3.0 ± 1.7 dBi

    - 极化方式:线性

    - 阻抗:50Ω

    - 连接器类型:IPEX(可定制)

    - 电缆类型:OD1.13 mm

    - 拉力测试:≥1 kg


    3. 产品特点和优势




    - 尺寸紧凑:40 x 8 mm 的小型设计使其易于安装到各种设备上。
    - 定制灵活:支持不同的连接器类型和电缆长度定制,以满足特定需求。
    - 高可靠性:经过严格测试,能够在极端温度下正常工作。
    - 安装简便:配有易剥离粘贴片,方便安装到外壳或现有电路板上。


    4. 应用案例和使用建议




    - 工业自动化:在恶劣环境中稳定工作的工业机器人、PLC系统、传感器网络。
    - 消费电子:适用于家用路由器、监控摄像头、智能音箱等。
    - 智能建筑:楼宇自动化系统、能源管理系统、安防系统。

    使用建议:
    - 在选择天线时,根据具体的工作频率范围进行选择。
    - 确保天线周围的环境尽量无遮挡,以提高信号传输效率。
    - 考虑天线与PCB之间的距离,避免不必要的信号干扰。


    5. 兼容性和支持




    - 兼容性:适用于全球市场,符合国际通信标准。
    - 技术支持:Bel提供全面的技术支持,包括安装指南、使用手册和技术咨询服务。


    6. 常见问题与解决方案




    - 问题一:信号强度弱。
    - 解决方案:检查天线是否正确安装,确认周围没有金属或其他可能阻挡信号的物体。
    - 问题二:无法连接到网络。
    - 解决方案:检查天线是否在规定的工作频段内,确认设备驱动程序已正确安装。
    - 问题三:产品故障。
    - 解决方案:联系技术支持,提供详细的产品序列号和故障现象,以便快速定位问题。


    7. 总结和推荐




    总结:2.4/5.8G PCB Antenna是一款高度可靠且易于集成的无线通信解决方案,尤其适用于需要高性能无线通信的工业和消费电子产品。其紧凑的设计、广泛的适用性以及强大的技术参数使得它在市场上具备很强的竞争优势。

    推荐:基于其出色的性能、灵活的定制能力和完善的售后服务,强烈推荐在各类需要高效无线通信的应用中使用这款天线。

0804-WFAN-02参数

参数
最大工作频率 2.4835GHz,5.875GHz
典型灵敏度 -
模块/芯片分类 -
最小工作频率 2.4GHz,4.9GHz
最大工作供电电压 -
典型供电电流 -
接口类型 -
射频系列/标准 WiFi
调制方式 -
发送机数量 -
最大数据速率 -
接收电流 -
典型输出功率 -
传输电流 -
接收机数量 -
最小工作供电电压 -
支持协议 -
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 散装

0804-WFAN-02厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0804-WFAN-02数据手册

厂牌 PDF简要描述 下载
BEL FUSE 无线收发芯片 BEL FUSE 0804-WFAN-02 0804-WFAN-02数据手册

0804-WFAN-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
