首页  >  产品百科  >  2611011024020

2611011024020

产品分类: 无线收发芯片
厂牌: WURTH
产品描述: Wurth Elektronik 蓝牙模块, 版本 Bluetooth 5.1, 最大输出功率 6dBm
供应商型号: 2291937
供应商: 海外现货
标准整包数: 1
WURTH 无线收发芯片 2611011024020

2611011024020概述

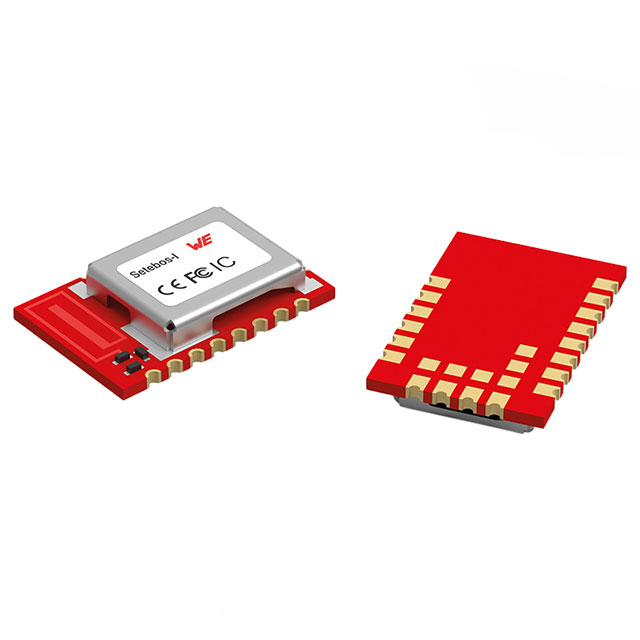

    # WIRL-COMB Setebos-I 综合无线模块技术手册

    产品简介


    WIRL-COMB Setebos-I 是一款结合了专有2.4GHz和蓝牙低功耗(BTLE)技术的综合无线模块,适用于多种通用电子设备。该模块采用 Nordic nRF52840 作为核心芯片组,支持专有协议和蓝牙低能耗(BLE 5.1)通信标准。凭借其高度集成的设计,该模块在物联网(IoT)、智能家居、工业自动化等领域展现出卓越的应用潜力。
    主要功能
    - 支持专有协议和 BLE 5.1 标准
    - 内置射频芯片和内部天线设计
    - 丰富的接口配置,涵盖 UART、GPIO 和复位控制
    - 紧凑型封装,适合紧凑空间应用
    应用领域
    - 智能家居设备
    - 工业传感器网络
    - 消费类电子产品
    - 医疗监测设备
    - 物联网终端设备

    技术参数


    以下是 WIRL-COMB Setebos-I 的关键技术参数:
    | 参数类别 | 参数名称 | 规格值 | 单位 |
    ||
    | 通信协议 | 支持协议 | 专有协议 / BLE 5.1
    | 内存容量 | Flash | 1,048,576 | 字节 |
    RAM | 262,144 | 字节 |
    | 工作电压 | 最小值 | 1.8 | V |
    推荐值 | 3 | V |
    最大值 | 3.6 | V |
    | 工作温度范围 | 操作温度 | -40 至 +85 | °C |
    | 射频特性 | 工作频率 | 2402 - 2480 | MHz |
    输出功率(传导) | 6 dBm | dBm |
    接收灵敏度(传导) | -100 dBm | dBm |

    产品特点和优势


    1. 高度集成:集成了射频芯片、天线及多功能接口,简化了外围电路设计。
    2. 广泛适用性:支持专有协议和蓝牙低能耗通信,满足多样化需求。
    3. 可靠稳定性:通过 RoHS 和 REACH 认证,确保绿色环保且安全合规。
    4. 低功耗设计:睡眠模式下电流仅 0.4 µA,延长设备续航时间。
    5. 丰富的扩展性:支持多达 17 个可编程 GPIO 引脚,便于灵活应用开发。

    应用案例和使用建议


    典型应用场景
    - 智能家居控制器:通过蓝牙低功耗协议连接智能设备,实现远程控制功能。
    - 工业传感器节点:用于工业环境中传感器数据采集与传输。
    - 便携式医疗设备:支持实时健康数据上传至云端进行分析。
    使用建议
    1. 天线匹配:确保 PCB 天线与模块的 RF 连接良好,以达到最佳射频性能。
    2. 电源管理:为模块提供稳定的电源供应,避免电压波动对性能的影响。
    3. 散热设计:在高功耗运行时,建议增加散热片或优化 PCB 布局以提升散热效率。

    兼容性和支持


    兼容性
    - 该模块可与其他蓝牙设备无缝连接,无需额外适配。
    - 支持主流开发工具链,如 Nordic SDK 和 Arduino IDE。
    支持服务
    Würth Elektronik 提供全面的技术支持,包括样品申请、定制化设计指导和技术文档下载。客户可通过官网或电子邮件直接联系技术支持团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块无法正常启动 | 检查供电电压是否符合要求,确认所有连接无误 |
    | 射频信号强度不足 | 调整天线布局,确保信号路径无阻碍 |
    | 休眠模式无法进入 | 检查唤醒引脚配置,确认无干扰信号 |

    总结和推荐


    综合评估
    WIRL-COMB Setebos-I 是一款高性能、多功能的无线模块,适用于物联网、工业自动化和消费电子等多个领域。其优异的射频性能、低功耗设计和丰富的功能使其在市场上具备强大的竞争力。
    推荐结论
    强烈推荐 WIRL-COMB Setebos-I 用于需要高可靠性、低功耗及灵活性的无线应用项目。无论是在原型开发还是量产阶段,该模块都能为开发者带来极大的便利与价值。

2611011024020参数

参数
最大工作频率 -
传输电流 -
调制方式 -
接收电流 7.7mA
最小工作供电电压 -
典型输出功率 6dBm
最小工作频率 -
支持协议 -
接口类型 UART
最大工作供电电压 -
发送机数量 -
模块/芯片分类 -
接收机数量 -
射频系列/标准 Bluetooth
最大数据速率 2Mbps
典型供电电流 -
典型灵敏度 100dBm
安装方式 贴片安装
零件状态 在售
包装方式 散装

2611011024020厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

2611011024020数据手册

厂牌 PDF简要描述 下载
WURTH 无线收发芯片 WURTH 2611011024020 2611011024020数据手册

2611011024020封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 134.4427
25+ ¥ 131.7553
50+ ¥ 129.1104
100+ ¥ 126.5293
250+ ¥ 124.0012
库存: 133
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 134.44
