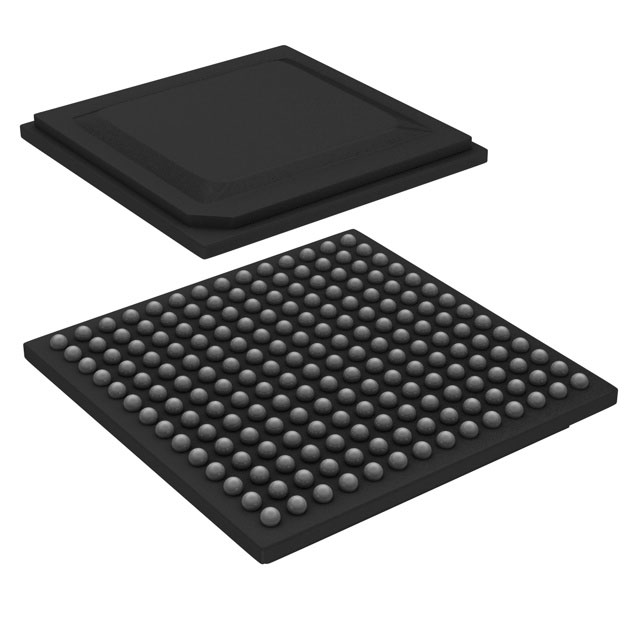

AD6688BBPZRL-3000

产品分类: 无线收发芯片
厂牌: ANALOG DEVICES
产品描述: 790mA TD-SCDMA,W-CDMA 2.56V 16Gbps SPI 10V BGA-196 贴片安装 12mm(长度)*12mm(宽度)
供应商型号: AD6688BBPZRL-3000-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 无线收发芯片 AD6688BBPZRL-3000

AD6688BBPZRL-3000概述


    产品简介




    产品名称:AD6688 RF观察接收机
    产品类型:1.2 GHz带宽,混合信号,直接射频(RF)采样接收器
    主要功能:通过双14位3.0 GSPS模数转换器(ADC)和多个数字信号处理块,实现高速、高精度的数据转换及处理。适用于多模式、多频段数字接收器,广泛应用于无线通信系统中。
    应用领域:3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A移动通信标准;DOCSIS 3.0 CMTS上行接收路径;HFC数字反向路径接收器等。


    技术参数




    - 输入频率范围:高达9 GHz(−3 dB点)
    - 噪声谱密度(NSD):最高可达-152.0 dBFS/Hz
    - 无杂散动态范围(SFDR):在950 MHz输入时最高可达91 dBFS
    - 信号与噪声比(SNR):在950 MHz输入时最高可达67.7 dBFS
    - 供电电压:AVDD1 = 0.975 V, AVDD2 = 1.9 V, AVDD3 = 2.5 V, DVDD = 0.975 V, DRVDD1 = 0.975 V, DRVDD2 = 1.9 V, SPIVDD = 1.9 V
    - 电源电流:在全功率下典型值为765 mA(AVDD1),在休眠模式下为1.65 mW
    - 总功耗:在3 GSPS默认设置下约为1.7 W
    - 采样率:高达3000 MHz
    - 输出接口:支持JESD204B子类1编码的串行数字输出,最高可达16 Gbps/通道


    产品特点和优势




    - 高性能ADC核心:采用多级差分流水线架构,集成误差修正逻辑,实现高达1.2 GHz的带宽和9 GHz的全功率带宽(−3 dB)。
    - 灵活的数字信号处理:每个ADC的数据输出可通过一个交叉开关路由到四个数字下变频器(DDC),每个DDC包含最多五个信号处理阶段。
    - 快速NCO切换:通过GPIO引脚实现快速NCO切换,提高系统灵活性。
    - 低功耗和热管理:集成温度二极管用于系统热管理,提供节能模式以节省能源。
    - 多功能监测:集成快速检测功能和信号监测模块,实现高效的自动增益控制(AGC)功能。


    应用案例和使用建议




    应用场景:
    - 多频段多模式数字接收器:适用于3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A等多种无线通信标准。
    - CMTS上行接收路径:DOCSIS 3.0电缆调制解调器终端系统中的上行路径接收器。
    - HFC数字反向路径接收器:有线电视网络中的反向路径接收器。

    使用建议:
    - 在设计中,确保输入信号的幅度和频率符合产品规范要求,以充分利用其高性能。
    - 结合JESD204B协议进行数据传输时,合理配置多通道同步,以保证高效的数据流传输。
    - 利用温度二极管进行热管理,确保长时间运行下的稳定性能。


    兼容性和支持




    - 兼容性:支持JESD204B标准,兼容多种不同速率的接收逻辑设备。
    - 支持服务:AD6688由ADI公司提供技术支持,涵盖硬件接口配置、软件编程指南、应用文档等。


    常见问题与解决方案




    - 问题1:输入信号超过阈值导致过载
    解决方法:使用快速检测功能及时调整系统增益,避免ADC过载。
    - 问题2:温度过高导致性能下降
    解决方法:利用温度二极管监控芯片温度,采取适当的散热措施。
    - 问题3:信号失真严重
    解决方法:检查ADC的输入信号质量和供电电压是否稳定,调整JESD204B配置参数。


    总结和推荐




    综合评估:AD6688是一款具有强大性能和广泛应用潜力的RF观察接收机,特别适合需要高带宽、高采样率和高精度的应用场合。它在多频段多模式通信系统中表现出色,提供灵活的配置选项,支持多种工作模式,能够有效提升系统的整体性能。

    推荐:强烈推荐给从事无线通信设备开发的工程师和技术团队。无论是用于新产品的研发还是现有系统的升级,AD6688都能提供卓越的技术支持和稳定的性能表现。

AD6688BBPZRL-3000参数

参数
调制方式 TD-SCDMA,W-CDMA
支持协议 -
最大数据速率 16Gbps
射频系列/标准 -
接收电流 790mA
最大工作频率 -
最小工作供电电压 10V
典型供电电流 -
传输电流 -
接口类型 SPI
接收机数量 -
模块/芯片分类 -
最大工作供电电压 2.56V
典型灵敏度 -
最小工作频率 -
典型输出功率 -
发送机数量 -
长*宽*高 12mm(长度)*12mm(宽度)
通用封装 BGA-196
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
