1004322

产品分类: 无线收发芯片
厂牌: AVX
产品描述: Navigation 1.559GHz,1.61GHz 1.61GHz 黏合安装 18mm*18mm*4.7mm
供应商型号: 3407025
供应商: 海外现货
标准整包数: 1

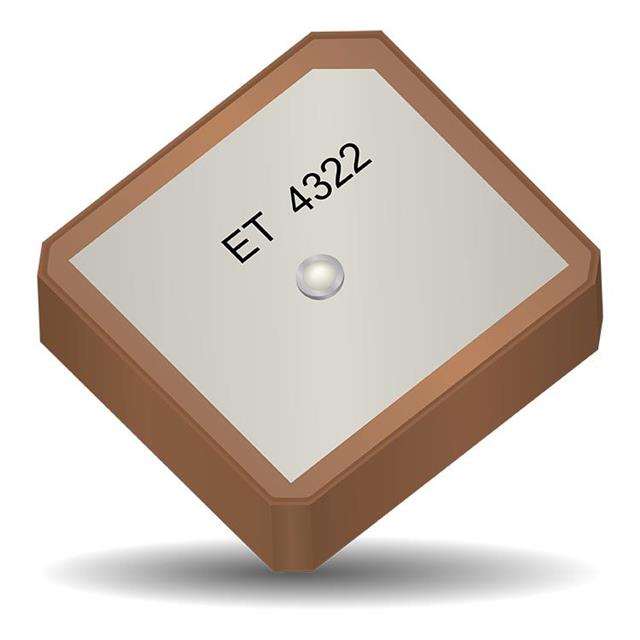

AVX 无线收发芯片 1004322

1004322概述

    # GNSS Patch Antenna 技术手册解析

    产品简介


    基本介绍
    本产品为一款适用于GPS/GLONASS/Beidou/Galileo多频段卫星定位系统的GNSS Patch Antenna(全球导航卫星系统贴片天线)。这款天线广泛应用于各种设备,包括但不限于移动设备、智能家居、农业设备、汽车导航、健康医疗设备、数字标牌、可穿戴设备和工业装置等。
    主要功能
    - 支持全球四大导航卫星系统:GPS、GLONASS、Beidou和Galileo。
    - 覆盖多个频率段,如1.559–1.610 GHz。
    - 高峰值增益(3.89 dBi)及良好的辐射效率,保证信号接收的稳定性和灵敏度。

    技术参数


    主要技术规格
    | 参数 | 具体值 |

    | 尺寸(mm) | 18.0 x 18.0 x 4.7 |
    | 安装方式 | 粘合剂(Nitto 5000NS 15 x 15 x 0.16)& 1个通孔焊接针 |
    | 包装 | 塑料托盘 |
    | 重量(克) | 6.2 |
    频率范围
    - Beidou: 1.559 – 1.563 GHz
    - GPS: 1.575 GHz
    - Galileo: 1.559 – 1.591 GHz, 1.593 – 1.610 GHz
    - GLONASS: 1.603 GHz
    性能指标
    - 平均增益:Beidou (3.89 dBi), GPS (3.12 dBi), Galileo (4.06 dBi), GLONASS (3.92 dBi)
    - 中心频率(f₀):Beidou (1.561 GHz), GPS (1.575 GHz), Galileo (1.575 GHz), GLONASS (1.603 GHz)
    - 平均效率:Beidou (54%), GPS (58%), Galileo (51%), GLONASS (59%)
    - 平均电压驻波比(VSWR):Beidou (1:3.5), GPS (1:2.8), Galileo (1:3.8), GLONASS (1:2.2)
    接口
    - 馈电点阻抗:50Ω(不平衡)

    产品特点和优势


    关键优势
    - 成本降低与时间缩短:标准化天线设计降低了设计费用,缩短了重新设计的周期,减少客户解决方案的风险。
    - 更快上市时间:通过优化天线尺寸、性能和辐射特性,使得客户和监管标准更容易满足。
    - 高可靠性:产品符合最新的RoHS标准,确保产品在各种环境下的可靠运行。

    应用案例和使用建议


    使用场景
    该天线广泛应用于智能手机、POS机、耳机、平板电脑、网关、接入点、远程通信、追踪、医疗保健、机器对机器(M2M)、工业设备、智能电网、OBD-II等场景。
    使用建议
    - 由于该天线采用粘合剂固定,安装时需要确保表面平整,以达到最佳的粘合效果。
    - 在安装过程中应注意避免损坏馈电点接口,以保持天线的正常工作。
    - 如需长期使用,建议定期检查天线连接部位是否稳固。

    兼容性和支持


    兼容性
    该产品可与其他品牌的GPS/GLONASS/Beidou/Galileo系统设备兼容,但在具体应用前建议进行测试以确认兼容性。
    厂商支持
    - 电话:+(1) 858.550.3820
    - 传真:+(1) 858.550.3821
    - 邮箱:eth.info@avx.com
    - 地址:5501 Oberlin Drive, Suite 100, San Diego, CA 92121 - USA

    常见问题与解决方案


    常见问题与解决方法
    1. 天线安装后信号弱
    - 检查天线与地面之间的连接是否牢固。
    - 确保安装表面平整无凹凸。
    2. 天线无法正常工作
    - 检查馈电点接口是否有损坏。
    - 检查是否存在电磁干扰问题。
    3. 天线温度异常
    - 检查设备散热情况。
    - 如设备长期处于高温环境下,考虑使用散热片或其他冷却措施。

    总结和推荐


    综合评估
    该GNSS Patch Antenna凭借其出色的性能和广泛的应用领域,是一款值得推荐的产品。尤其对于追求高效信号传输和快速产品开发的用户来说,它的出现无疑提供了一种可靠的解决方案。其优异的设计和高性价比,使其在市场上具有较强的竞争力。
    推荐使用
    总体来看,这款天线在多个方面表现出色,是目前市场上非常值得关注的一款产品。因此,我们强烈推荐将其纳入您的设计方案中。

1004322参数

参数
最小工作频率 1.559GHz,1.61GHz
传输电流 -
典型输出功率 -
最大数据速率 -
模块/芯片分类 -
接收电流 -
支持协议 -
典型灵敏度 -
典型供电电流 -
最小工作供电电压 -
接口类型 -
最大工作频率 1.61GHz
接收机数量 -
最大工作供电电压 -
射频系列/标准 Navigation
调制方式 -
发送机数量 -
长*宽*高 18mm*18mm*4.7mm
安装方式 黏合安装
零件状态 在售
包装方式 托盘

1004322厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

1004322数据手册

厂牌 PDF简要描述 下载
AVX 无线收发芯片 AVX 1004322 1004322数据手册

1004322封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.676
10+ ¥ 22.1097
100+ ¥ 21.7148
500+ ¥ 21.32
2500+ ¥ 21.32
库存: 15
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.67
