1002289F0-AA10L0100

产品分类: 无线收发芯片
厂牌: AVX
产品描述: Cellular 700MHz,1.71GHz 960MHz,2.7GHz 黏合安装 53.6mm*25.1mm*1.25mm
供应商型号: 3406999
供应商: 海外现货
标准整包数: 1
AVX 无线收发芯片 1002289F0-AA10L0100

1002289F0-AA10L0100概述

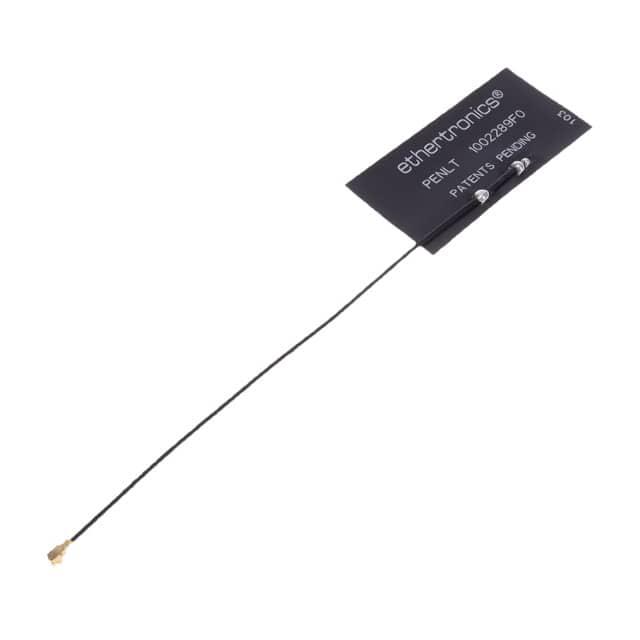

    KYOCERA AVX LTE & NTN Cellular FPC Embedded Antenna

    产品简介


    KYOCERA AVX 的 LTE & NTN 宽带 FPC 嵌入式天线(型号 1002289)是一款专为现代通信设计的产品,支持广泛的蜂窝频段,包括低频段(698-960 MHz)和高频段(1710-2690 MHz),同时也支持 Non-Terrestrial Network (NTN) 频段。这款天线特别适用于医疗设备(如 FDA Class I 设备)、智能家居、智能计量、机器对机器(M2M)通信、物联网(IoT)、POS 系统、追踪系统以及窄带物联网(NB-IoT)、Sigfox 和 LoRa 等应用。

    技术参数


    | 参数 | 低频段 (698-960 MHz) | 高频段 (1710-2690 MHz) |
    |
    | 平均效率(长边) | 74% | 58% |
    | 平均效率(短边) | 67% | 63% |
    | 峰值增益(长边) | 2.9 dBi | 4.3 dBi |
    | 峰值增益(短边) | 1.8 dBi | 4.2 dBi |
    | VSWR 匹配 | ≤2.5:1 | ≤2.5:1 |
    | 馈点阻抗 | 50Ω 无平衡 | 50Ω 无平衡 |
    | 极化 | 线性 | 线性 |
    | 功率处理能力 | 2 瓦 CW | 2 瓦 CW |
    | 辐射模式 | 全向 | 全向 |
    此外,天线支持以下频率范围:700/750/850/900/1800/1650/1900/2000/2100/2700 MHz,也支持 NTN、宽带 LTE(八频段)、LTE CAT-M、NB-IoT、SigFox、LoRa、Cellular LPWA、RPMA 等标准。

    产品特点和优势


    - 成本降低和上市时间缩短:采用标准天线设计,减少了设计费用和周期时间,使得产品能够更快推向市场。
    - 独特的外形设计:提供灵活的设计选项,可以集成到各种复杂的结构中而不影响性能。
    - 环保合规:产品符合最新的 RoHS 标准。

    应用案例和使用建议


    该天线广泛应用于多个领域,例如智能家居设备、医疗监控系统和工业自动化设备等。使用建议如下:
    - 在设计过程中,确保天线安装位置离 PCB 有一定的空间距离(例如 2-3 毫米),以优化信号质量。
    - 考虑到不同应用环境下的性能要求,可以在附录中查找如何通过调整天线的方向和装配来实现最佳效果。

    兼容性和支持


    天线使用标准 U.FL 连接器,支持不同的电缆长度、颜色和连接器变体。此外,产品还提供了多样的订购指南和部分编号,便于选择合适的配置。厂商提供了技术支持和维护服务,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    - 问题: 天线信号强度不足
    - 解决方案: 调整天线的安装位置,确保没有金属物遮挡,并检查馈电电缆是否接触良好。
    - 问题: VSWR 匹配不达标
    - 解决方案: 检查连接器和馈电点是否有松动,确保接地平面足够大且平整。

    总结和推荐


    KYOCERA AVX LTE & NTN 宽带 FPC 嵌入式天线(型号 1002289)以其宽泛的频段支持、良好的性能和易于集成的特点,在众多应用中表现出色。它的独特设计和广泛的应用场景使其成为市场上一款非常具有竞争力的产品。因此,我强烈推荐此产品用于需要高性能天线解决方案的应用场合。

1002289F0-AA10L0100参数

参数
调制方式 -
典型供电电流 -
接收电流 -
接口类型 -
典型灵敏度 -
典型输出功率 -
发送机数量 -
射频系列/标准 Cellular
支持协议 -
最大数据速率 -
最小工作频率 700MHz,1.71GHz
模块/芯片分类 -
接收机数量 -
最大工作供电电压 -
最大工作频率 960MHz,2.7GHz
传输电流 -
最小工作供电电压 -
长*宽*高 53.6mm*25.1mm*1.25mm
安装方式 黏合安装
零件状态 在售
包装方式 散装

1002289F0-AA10L0100厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

1002289F0-AA10L0100数据手册

厂牌 PDF简要描述 下载
AVX 无线收发芯片 AVX 1002289F0-AA10L0100 1002289F0-AA10L0100数据手册

1002289F0-AA10L0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 23.8676
10+ ¥ 23.8676
25+ ¥ 21.3853
50+ ¥ 21.3853
100+ ¥ 21.0035
500+ ¥ 21.0035
库存: 867
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.86
