ANT-2.4-WRT-RPS

产品分类: 无线收发芯片
厂牌: TE CONNECTIVITY
产品描述: 802.15.4,Bluetooth,WiFi 2.4GHz,2.5GHz 2.5GHz 贴片安装,面板安装 11mm(高度)
供应商型号: N-ANT-2.4-WRT-RPS
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 无线收发芯片 ANT-2.4-WRT-RPS

ANT-2.4-WRT-RPS概述

    ANT-2.4-WRT-RPS 技术手册

    1. 产品简介

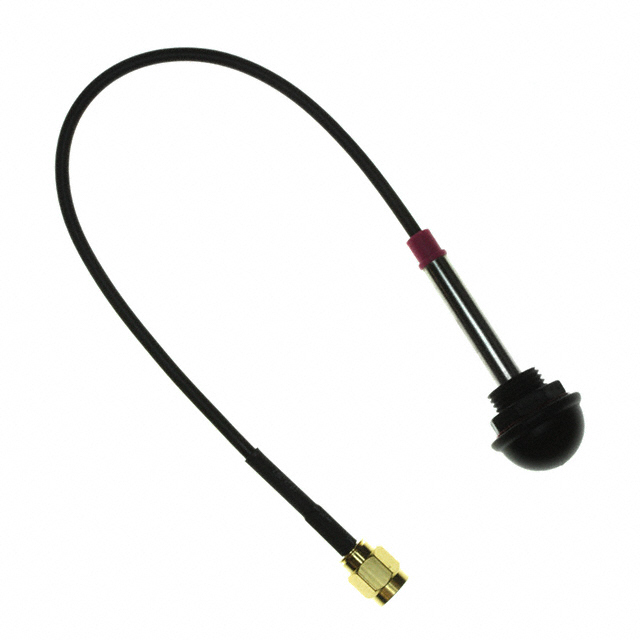

    ANT-2.4-WRT-RPS 是一款单频带天线,适用于蓝牙、ISM(工业、科学和医疗)以及Zigbee等无线应用。该天线属于圆顶型/盘状型设计,安装方式为外部安装,可选择螺丝柱、螺钉或接片固定方式。ANT-2.4-WRT-RPS 支持RP-SMA连接器,并且具有全向辐射特性,仅有一个端口。此天线广泛应用于户外环境,因其卓越的性能和高增益而备受青睐。

    2. 技术参数


    - 频率范围: 2400 - 2500 MHz
    - 增益: 最大增益为3.5 dB,峰值增益超过6 dBi
    - 输入阻抗: 50 Ω
    - 电压驻波比 (VSWR): 小于1.9:1
    - 极化方式: 线性
    - 电缆长度: 0.21 米(0.71 英尺)
    - 产品尺寸: 宽度19毫米(0.75英寸),长度10毫米(0.39英寸),高度0毫米
    - 重量: 9.97 克(0.35167 盎司)

    3. 产品特点和优势


    - 高增益: 峰值增益超过6 dBi,确保信号强度和传输距离。
    - 防水防尘: 适用于室外环境,具有较高的环境适应能力。
    - 全向辐射: 能够均匀地接收和发送信号,适合多种应用场景。
    - 易于安装: 可通过螺丝柱、螺钉或接片进行安装,操作简便。

    4. 应用案例和使用建议


    - 应用场景: 该天线特别适用于蓝牙设备、工业自动化、传感器网络等领域。
    - 使用建议: 在安装过程中,确保天线连接器和设备接口紧密贴合,避免信号干扰和损耗。此外,可以根据具体应用需求调整天线的位置和方向,以获得最佳的信号覆盖效果。

    5. 兼容性和支持


    - 兼容性: 该天线采用RP-SMA连接器,与大多数具有相同连接器的设备兼容。
    - 厂商支持: 若需技术支持,可拨打+1 800 522 6752获取帮助。有关合规文档,请访问TE官网的产品页面。

    6. 常见问题与解决方案


    - 问题1: 信号不稳定
    - 解决方案: 检查连接器是否紧固,重新调整天线位置或方向。

    - 问题2: 信号覆盖范围不足
    - 解决方案: 确保天线安装在开阔地带,避免障碍物遮挡。

    - 问题3: 设备无法识别天线
    - 解决方案: 检查连接器是否损坏,尝试更换新的连接器。

    7. 总结和推荐


    ANT-2.4-WRT-RPS 天线凭借其高增益、全向辐射和易于安装的特点,在蓝牙、ISM和Zigbee等无线应用领域表现出色。无论是工业自动化还是智能家居系统,这款天线都是理想的选配组件。因此,强烈推荐使用此款天线以提高系统的整体性能和稳定性。
    综上所述,ANT-2.4-WRT-RPS 是一款值得信赖的产品,具备强大的功能和良好的用户体验,非常适合在各种环境中使用。

ANT-2.4-WRT-RPS参数

参数
发送机数量 -
模块/芯片分类 -
传输电流 -
最大工作供电电压 -
射频系列/标准 802.15.4,Bluetooth,WiFi
最小工作供电电压 -
典型供电电流 -
典型输出功率 -
接收电流 -
典型灵敏度 -
最小工作频率 2.4GHz,2.5GHz
最大数据速率 -
支持协议 -
最大工作频率 2.5GHz
调制方式 -
接收机数量 -
接口类型 -
长*宽*高 11mm(高度)
安装方式 贴片安装,面板安装
包装方式 散装

ANT-2.4-WRT-RPS厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ANT-2.4-WRT-RPS数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 无线收发芯片 TE CONNECTIVITY ANT-2.4-WRT-RPS ANT-2.4-WRT-RPS数据手册

ANT-2.4-WRT-RPS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 22.0798 ¥ 187.6783
13+ $ 20.6 ¥ 175.1
53+ $ 19.584 ¥ 166.464
140+ $ 18.7986 ¥ 159.7881
430+ $ 18.0438 ¥ 153.3723
库存: 500
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 938.39
