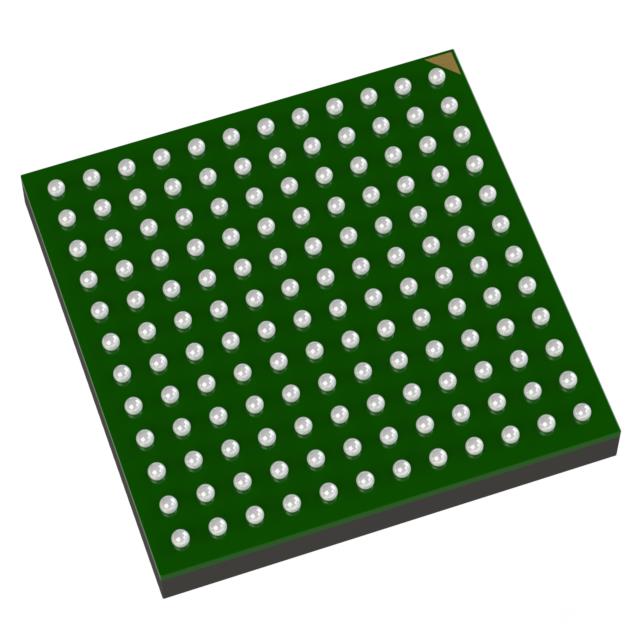

AD9361BBCZ

产品分类: 无线收发芯片
厂牌: ANALOG DEVICES
产品描述: 8dBm 240mA~820mA Cellular 175mA~445mA 2 2 FDD,TDD 70MHz 1.33V 6GHz SPI 2.5 dB 1.267V BGA,CSP-BGA 贴片安装 10mm(长度)*10m(宽度)
供应商型号: 26M-AD9361BBCZ
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 无线收发芯片 AD9361BBCZ

AD9361BBCZ概述

    AD9361 RF Agile Transceiver 技术手册解析

    产品简介


    AD9361 是一款高性能的集成射频(RF)前端的双向收发器,适用于3G和4G基站系统。其双接收器和双发射器架构,支持多种无线通信标准和宽带频段,使其成为多种无线应用的理想选择。AD9361 集成了12位的模数转换器(ADC)和数模转换器(DAC),可实现从70 MHz到6.0 GHz的频率范围,覆盖多个授权和非授权频段。此外,它支持TDD(时分双工)和FDD(频分双工)操作,具有灵活的通道带宽和高度线性的设计。

    技术参数


    AD9361的关键技术参数如下:
    - 中心频率:接收器范围为70 MHz至6.0 GHz,发射器范围为46.875 MHz至6.0 GHz。
    - 增益控制:接收器的最大增益为74.5 dB(800 MHz时),并提供1 dB的步进调整。
    - 噪声系数:在800 MHz时,接收器的噪声系数为2 dB。
    - 输入三阶互调截点 (IIP3):在800 MHz时,最大接收器增益下的IIP3为-18 dBm。
    - 输出功率:发射器的最大输出功率为8 dBm(800 MHz,1 MHz载波),并在2.4 GHz和5.5 GHz下分别提供7.5 dBm和6.5 dBm。
    - 调制精度(EVM):发射器在800 MHz、2.4 GHz和5.5 GHz时,EVM分别为-40 dB、-40 dB和-36 dB。
    - 电源电压:主要供电电压为1.267 V至1.33 V,VDDINTERFACE 为1.14 V至2.625 V,VDDGPO 为1.3 V至3.3 V。

    产品特点和优势


    AD9361 的主要特点包括:
    - 集成度高:集成12位ADC和DAC,简化设计复杂度。
    - 灵活的配置:支持TDD和FDD操作,适用于多种无线通信标准。
    - 高性能指标:优秀的接收器噪声系数和发射器EVM值,确保高质量的信号传输。
    - 多功能接口:提供CMOS和LVDS接口,易于集成。

    应用案例和使用建议


    AD9361 在以下场景中得到了广泛应用:
    - 点对点通信系统:例如基站与终端设备之间的无线通信。
    - 微蜂窝基站:用于提供室内和局部区域的无线通信覆盖。
    使用建议:
    - 系统校准:在初次安装时进行细致的校准,确保最佳的接收器噪声系数和发射器EVM。
    - 电源管理:注意功耗管理,在不使用时切换到低功耗模式以节省电能。

    兼容性和支持


    AD9361 与各种数字处理器和模拟信号链兼容,通过标准的4线串行端口进行控制。Analog Devices 提供详细的技术文档和支持服务,帮助用户快速上手和解决问题。

    常见问题与解决方案


    1. 噪声系数过高:
    - 解决方案:检查电源供应是否稳定,重新校准接收器。
    2. EVM 不符合要求:
    - 解决方案:确认发射器和接收器的调制和解调设置正确无误,确保天线连接良好。
    3. 功耗过高:
    - 解决方案:启用低功耗模式,并根据实际需求调整增益设置。

    总结和推荐


    AD9361 是一款集高性能、高集成度于一体的双向射频收发器,适用于多种无线通信标准和应用场景。其卓越的性能指标和广泛的适用性使其在市场上具备强大的竞争力。推荐在需要高性能射频通信模块的应用中选用AD9361。对于需要在多种无线标准间灵活切换的设备,AD9361 更是一个理想的选择。

AD9361BBCZ参数

参数
传输电流 240mA~820mA
最大数据速率 -
模块/芯片分类 -
接口类型 SPI
典型灵敏度 2.5 dB
接收电流 175mA~445mA
最大工作频率 6GHz
最小工作供电电压 1.267V
最大工作供电电压 1.33V
典型供电电流 -
发送机数量 2
射频系列/标准 Cellular
调制方式 FDD,TDD
支持协议 -
典型输出功率 8dBm
最小工作频率 70MHz
接收机数量 2
长*宽*高 10mm(长度)*10m(宽度)
通用封装 BGA,CSP-BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

AD9361BBCZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9361BBCZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 无线收发芯片 ANALOG DEVICES AD9361BBCZ AD9361BBCZ数据手册

AD9361BBCZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 387
10+ ¥ 373
库存: 39
起订量: 1 增量: 184
交货地:
最小起订量为:1
合计: ¥ 387
直接购买
加入购物车
