0804-WFAN-F1

产品分类: 无线收发芯片
厂牌: BEL FUSE
产品描述: Cellular,WiFi 960MHz,1.99GHz,2.17GHz PCB安装,黏合安装
供应商型号: N-0804-WFAN-F1
供应商: 云汉优选
标准整包数: 1
BEL FUSE 无线收发芯片 0804-WFAN-F1

0804-WFAN-F1概述


    产品简介

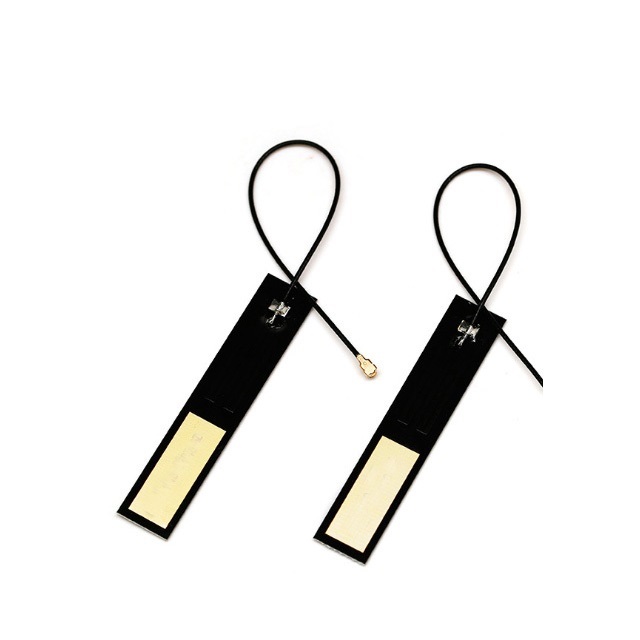

    贝尔模块公司的PCB & FPC WiFi天线系列为集成式WiFi通信提供了一种可靠且便捷的即插即用解决方案。这些天线可以根据客户的具体需求进行定制,如电缆长度和连接器类型。拥有超过20年通信经验的贝尔公司不仅能够提供全面的天线设计,还可以利用其丰富的产品组合,实现更完善的集成设计。
    这些天线采用易剥离粘合剂,便于安装到外壳或现有的印刷电路板上,大大简化了安装过程。

    技术参数


    频率范围:
    - 700 MHz – 960 MHz
    - 1710 MHz – 1990 MHz
    - 1990 MHz – 2170 MHz
    电压驻波比(V.S.W.R):
    - 小于2.0 @ 2170 MHz
    增益:
    - 3 dBi ± 0.7 @ E-平面
    - 峰值增益
    极化方式:
    - 线性
    阻抗:
    - 50 Ω
    天线材料:
    - 散热片材质:FR-4
    电缆类型:
    - RG-1.13
    天线尺寸:
    - 60 8 0.1 mm
    连接器类型:
    - 50 Ω I-PEX MHF202078-111R-13
    电缆长度:
    - 13 cm
    工作温度范围:
    - 0 °C 至 +65 °C
    存储温度范围:
    - 0 °C 至 +80 °C
    增益及效率:
    | 频率 | 增益 (dB) | 效率 (%) |
    |
    | 2400 MHz | 1.85 | 73 |
    | 2440 MHz | 2.19 | 75 |
    | 2483.5 MHz | 2.02 | 71 |
    | 4900 MHz | 4.80 | 68 |
    | 5400 MHz | 4.33 | 63 |
    | 5875 MHz | 4.33 | 62 |

    产品特点和优势


    1. 高增益和效率: 天线在多个频率范围内表现出色的增益和效率,尤其适合工业应用。
    2. 灵活的定制选项: 可以根据客户需求调整电缆长度和连接器类型,从而更好地满足特定项目要求。
    3. 可靠的安装方式: 易剥离的粘合剂使得安装简单快捷,特别适用于现场安装。
    4. 广泛的温度适应性: 工作温度范围从0°C至+65°C,能够适应大部分工业环境。
    5. 稳健的设计: 具有良好的机械强度,可承受高达10 N的拉力。

    应用案例和使用建议


    应用案例
    这些天线适用于工业物联网(IIoT)、智能建筑、远程监控系统等多个领域。例如,在工业环境中,这些天线可以用于机器间的无线通信,确保稳定的数据传输。
    使用建议
    1. 在安装过程中,请确保天线周围没有金属物体阻挡,以保证最佳的信号接收。
    2. 安装时务必保持天线垂直方向,避免倾斜影响信号质量。
    3. 检查电缆和连接器接口的连接是否紧密,防止接触不良导致信号衰减。

    兼容性和支持


    - 兼容性: 本产品支持IPEX(定制化)连接器,广泛兼容各种设备。
    - 支持: 贝尔公司提供了详尽的技术支持,用户可以通过电子邮件`modulestechhelp@belf.com`获得技术支持和服务。

    常见问题与解决方案


    1. 问题: 安装后信号不稳定。
    - 解决方案: 检查天线是否正确安装,避免任何金属物遮挡。

    2. 问题: 天线损坏或信号衰减。
    - 解决方案: 确认电缆接口紧密,更换损坏部件,如有必要请联系技术支持。
    3. 问题: 无法连接到目标设备。
    - 解决方案: 检查连接器类型是否匹配,确认天线频率是否覆盖设备所需的频段。

    总结和推荐


    贝尔模块公司的LTE FPC天线凭借其卓越的性能、灵活性及可靠性,在众多工业应用中表现出色。这些天线设计合理,易于安装和维护,适用于多种复杂环境。无论是从技术参数还是实际应用场景来看,贝尔模块的天线都是一款值得推荐的产品。我们强烈推荐这款天线给需要高性能无线通信解决方案的企业和个人。

0804-WFAN-F1参数

参数
最大工作供电电压 -
发送机数量 -
模块/芯片分类 -
典型输出功率 -
典型供电电流 -
接口类型 -
支持协议 -
最小工作供电电压 -
传输电流 -
接收电流 -
接收机数量 -
最小工作频率 -
最大数据速率 -
最大工作频率 960MHz,1.99GHz,2.17GHz
射频系列/标准 Cellular,WiFi
典型灵敏度 -
调制方式 -
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 散装
