1002232

产品分类: 无线收发芯片
厂牌: AVX
产品描述: 802.15.4,General ISM,WiFi 863MHz,902MHz,2.4GHz 870MHz,928MHz,2.5GHz 焊接安装,贴片安装 3.2mm(高度)
供应商型号: 581-1002232
供应商: Mouser
标准整包数: 1
AVX 无线收发芯片 1002232

1002232概述

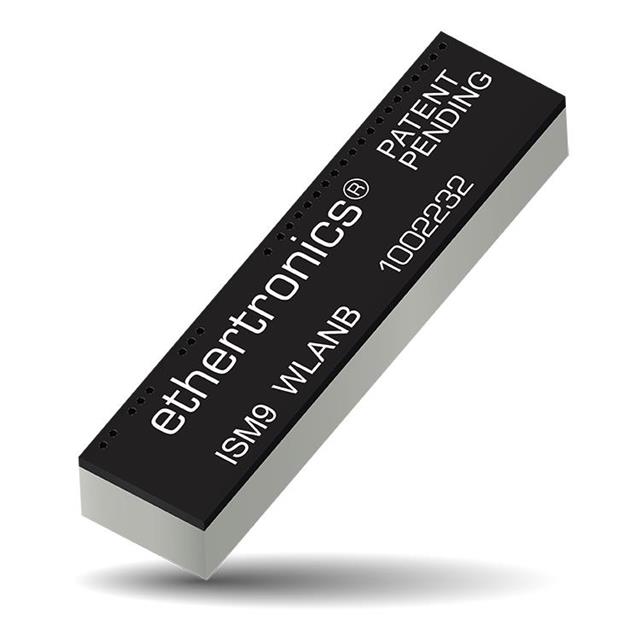

    KYOCERA AVX 1002232 FR4 天线技术手册

    1. 产品简介


    KYOCERA AVX 1002232 FR4 是一款创新的天线产品,专为需要更高功能性和性能的小型/薄型设计而设计。这款天线适用于所有支持ISM(工业、科学和医疗)频段和WLAN(无线局域网)的应用,能够提供显著的优势。

    2. 技术参数


    - 频率范围:863 - 928 MHz(ISM欧盟频段),902 - 928 MHz(ISM美国频段),2400 - 2500 MHz(WLAN)
    - 峰值增益:0.51 dBi(868 MHz),0.21 dBi(915 MHz),1.5 dBi(2.4 GHz)
    - 平均效率:63%(868 MHz),60%(915 MHz),59%(2.4 GHz)
    - 驻波比匹配:最大2.0:1
    - 馈电点阻抗:50 欧姆(不平衡)
    - 极化方式:线性
    - 功率处理能力:2瓦连续波

    3. 产品特点和优势


    - 多样化的天线设计:这款天线支持ISM和WLAN的结合使用,减少了物料清单(BOM)的复杂性,同时保持了良好的性能。
    - 更快的上市时间:通过优化天线尺寸、性能和辐射,更容易满足客户和监管要求,从而加快产品上市时间。
    - 环保合规:产品符合RoHS标准,确保符合环保要求。

    4. 应用案例和使用建议


    - 应用领域:该天线广泛应用于手机、头戴式耳机、平板电脑、网关、接入点等领域。
    - 使用建议:在设计时,需要考虑PCB布局的合理性,确保天线周围的环境不会影响其性能。根据提供的匹配组件值进行适当的匹配和调谐,以获得最佳性能。

    5. 兼容性和支持


    - 兼容性:该天线与其他电子元器件或设备的兼容性良好,可以轻松集成到各种系统中。
    - 支持:制造商提供详细的DXF、Gerber和3D FIT文件下载,方便客户在开发过程中使用。

    6. 常见问题与解决方案


    - 问题1:驻波比过高。
    - 解决方案:检查天线周围是否有金属或其他干扰物,并调整天线的位置。
    - 问题2:效率低于预期。
    - 解决方案:重新校准匹配组件,确保馈电点阻抗匹配正确。
    - 问题3:信号覆盖范围不足。
    - 解决方案:优化PCB布局,确保天线周围的接地层设计合理。

    7. 总结和推荐


    综合评估:KYOCERA AVX 1002232 FR4 天线是一款功能强大且高效的天线产品,适合于多种应用场景,尤其在需要高性能、小型化的设备中表现出色。其快速上市时间和环保合规性使其在市场上具有很强的竞争优势。
    推荐:强烈推荐使用该天线产品,特别是在对天线性能有高要求的设计项目中。

1002232参数

参数
最小工作供电电压 -
模块/芯片分类 -
最大工作供电电压 -
支持协议 -
最小工作频率 863MHz,902MHz,2.4GHz
发送机数量 -
射频系列/标准 802.15.4,General ISM,WiFi
传输电流 -
最大数据速率 -
调制方式 -
接收电流 -
最大工作频率 870MHz,928MHz,2.5GHz
典型灵敏度 -
典型输出功率 -
接口类型 -
典型供电电流 -
接收机数量 -
长*宽*高 3.2mm(高度)
安装方式 焊接安装,贴片安装
包装方式 卷带包装

1002232厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

1002232数据手册

厂牌 PDF简要描述 下载
AVX 无线收发芯片 AVX 1002232 1002232数据手册

1002232封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.358 ¥ 28.3751
10+ $ 2.2195 ¥ 18.7548
100+ $ 1.7712 ¥ 14.9666
1120+ $ 1.7115 ¥ 14.4622
2240+ $ 1.6275 ¥ 13.7524
4480+ $ 1.575 ¥ 13.3088
库存: 1073
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.37
直接购买
加入购物车
