EMC2101-R-ACZL-TR

产品分类: 电源管理芯片(PMIC)
产品描述: Microchip电机驱动芯片, PWM输出
供应商型号: 2361962
供应商: element14
标准整包数: 1

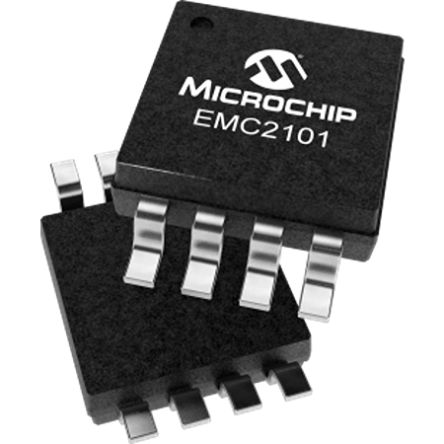

MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) EMC2101-R-ACZL-TR

EMC2101-R-ACZL-TR概述

    EMC2101 SMBus Fan Control Solution: A Comprehensive Overview

    1. 产品简介


    EMC2101 是一款符合 SMBus 2.0 标准的集成式风扇控制解决方案,内置两个温度监控通道(一个外部和一个内部)。该产品广泛应用于图形处理器、嵌入式风扇驱动以及 PWM 控制器与温度传感器组合系统中。EMC2101 可通过自编程的方式与可编程的 EEPROM 兼容,能够自动加载并实现温度监测、精确控制和多种故障保护功能。

    2. 技术参数


    - 供电电压:-0.3V 至 +5.0V
    - 引脚电压:-0.3V 至 +5.5V
    - 引脚电压范围:-0.3V 至 VDD +0.3V
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-55°C 至 +150°C
    - 封装热阻:140.8°C/W
    - ESD 评级:所有引脚 HBM 为 2000V
    - 温度监测精度:
    - 外部通道:±1°C 至 ±3°C
    - 内部通道:±1°C 至 ±2°C
    - 温度分辨率:外部通道为 0.125°C(11位分辨率),内部通道为 1°C(8位分辨率)
    - 转换时间:
    - 外部通道:21ms
    - 内部通道:3ms
    - 电阻误差校正:最大校正至 100Ω
    - 脉宽调制频率:22Hz 至 5kHz

    3. 产品特点和优势


    - 精确温度监测:EMC2101 可以监测外部和内部温度,精度高达 ±1°C,提高了系统的可靠性和稳定性。
    - 灵活的控制输出:支持 PWM 或 DAC 风扇驱动输出,可以根据不同需求选择合适的控制方式。
    - 自动配置功能:具有 EEPROM 自动加载功能,能够在上电时自动读取配置数据,简化安装和调试过程。
    - 先进的热管理:具备电阻误差校正和自动β补偿等功能,提升了系统的适应性和可靠性。

    4. 应用案例和使用建议


    - 应用场景:适用于高负载运行环境下的图形处理器和嵌入式系统。
    - 使用建议:建议在设计电路时预留足够的散热措施,并根据具体应用场景调整风扇控制策略,以保证系统的稳定性和散热效率。

    5. 兼容性和支持


    - 兼容性:EMC2101 与多种工业标准的 SMBus 接口兼容,适合与多种控制器和主板搭配使用。
    - 技术支持:Microchip Technology Inc. 提供详尽的技术文档和支持服务,帮助用户解决实际应用中的问题。

    6. 常见问题与解决方案


    - 问题一:上电后无法正常启动。
    - 解决方案:检查电源电压是否在规定范围内,确认 EEPROM 是否正确配置并已加载。

    - 问题二:温度监测不准确。
    - 解决方案:确保外部传感器连接正确且无接触不良,检查软件配置参数是否合理。

    - 问题三:PWM 输出不稳定。
    - 解决方案:检查外部电容是否连接正确,调节 PWM 的频率和分辨率,以达到预期效果。

    7. 总结和推荐


    总体而言,EMC2101 在温度监测、风扇控制等方面表现优异,具备高度的灵活性和兼容性。无论是对于需要高效散热管理的嵌入式系统还是高性能图形处理器,都是理想的选择。推荐在各类高要求的应用环境中采用 EMC2101,可以显著提升系统的可靠性和效率。

EMC2101-R-ACZL-TR参数

参数
最小工作供电电压 3V
工作电源电流 300μA
最大输出电压 3.6V
最小输出电压 -
应用场景 -
最大工作供电电压 3.6V
长*宽*高 3mm(长度)*850μm(高度)
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EMC2101-R-ACZL-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

EMC2101-R-ACZL-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MICROCHIP TECHNOLOGY EMC2101-R-ACZL-TR EMC2101-R-ACZL-TR数据手册

EMC2101-R-ACZL-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3423 ¥ 11.3425
25+ $ 1.1231 ¥ 9.49
100+ $ 1.0474 ¥ 8.8508
库存: 1192
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.34
