MIC803-40D4VC3-TR

产品分类: 电源管理芯片(PMIC)

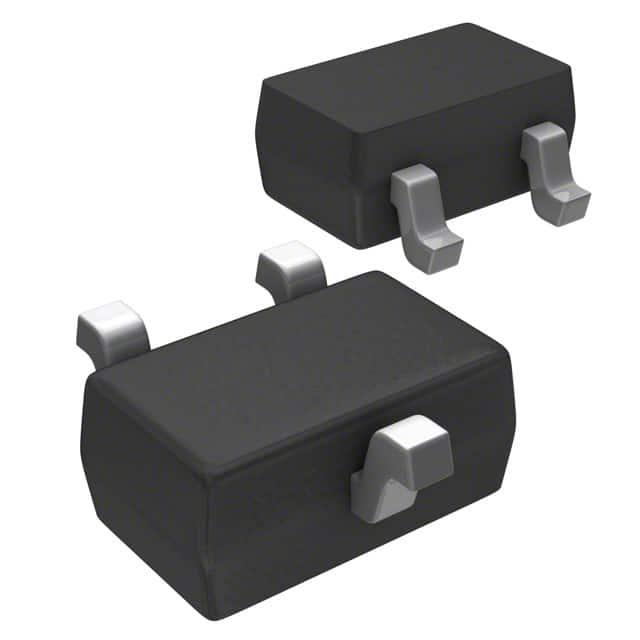

产品描述: 4.5μA 1V 5.5V SC-70-3 贴片安装,黏合安装 2.25mm*1.35mm*1.1mm
供应商型号: 1611-MIC803-40D4VC3-CT-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MIC803-40D4VC3-TR

MIC803-40D4VC3-TR概述

    MIC803 微处理器复位监控芯片技术手册

    产品简介


    MIC803 是一款单电压微处理器复位监控芯片,由 Microchip Technology 公司生产。其主要功能是为基于微处理器的系统提供准确的电源监测和复位生成。该芯片广泛应用于需要高可靠性复位控制的场景,例如便携式设备、固态硬盘(SSD)、打印机、计算机和嵌入式控制器等。
    MIC803 的核心特点包括:
    - 配备开漏输出复位信号(/RESET)。
    - 支持多种复位延迟时间选择(20 ms、140 ms 和 1120 ms)。
    - 内置工厂编程的电压阈值选项,覆盖 2.63V 至 4.63V。
    - 温度范围内具有 2.5% 的电压阈值精度。
    - 提供 SC-70 和 SOT-23 小型封装选项。
    - 工作温度范围宽广,支持从 -40°C 到 +125°C。

    技术参数


    以下是 MIC803 的主要技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 供电电流(ICC) 4.5 | 10 | μA | VCC = 3.6V |
    | 复位电压阈值(VTH) | 4.00 | 4.63 | 4.75 | V | MIC803-46, TJ = -40°C 至 +85°C |
    | 复位延时(tRESET) | 20 | 140 | 1120 | ms
    | 输出电压(/RESET) 0.3 | 0.4 | V | VCC ≥ 4.0V, ISINK = 3.2 mA |
    | 工作温度范围 | -40 +125 | °C
    工作条件:
    - 供电电压范围:1.0V 至 5.5V
    - 最大工作温度:+125°C
    - 封装类型:SC-70 和 SOT-23

    产品特点和优势


    1. 低功耗设计:典型供电电流仅为 4.5 μA,在 3.6V 下运行,特别适合电池供电设备。
    2. 宽泛的电压范围:内置多种预设电压阈值(2.63V 至 4.63V),支持主流电源电压(3.0V、3.3V 和 5.0V)。
    3. 高可靠性:复位信号在 VCC 降至 1V 时仍保持有效,确保系统在极端电压条件下的稳定性。
    4. 小型化封装:提供紧凑的 SC-70(2.0 mm x 2.1 mm)和 SOT-23(2.3 mm x 2.9 mm)封装,节省 PCB 空间。
    5. 卓越的温度适应性:可在极端温度(-40°C 至 +125°C)下正常工作,适合工业级应用。
    这些特点使得 MIC803 在高性能微处理器复位监控领域具备强大的市场竞争力。

    应用案例和使用建议


    MIC803 的典型应用场景包括:
    - 关键微处理器电源监控。
    - 便携式设备(如智能手机、平板电脑)。
    - 固态硬盘(SSD)和存储设备。
    - 打印机及计算机外围设备。
    使用建议:
    - 根据具体应用场景选择合适的复位延时(20 ms、140 ms 或 1120 ms)。
    - 在设计电路时,确保拉高电阻阻值不超过 5.5V,并避免过大的泄漏电流。
    - 在复杂供电系统中,可以利用 MIC803 的多电压监控能力,同时实现信号电平转换。

    兼容性和支持


    MIC803 可与其他标准电子元件轻松集成,尤其适用于多种处理器和微控制器平台。Microchip 提供全面的技术支持,包括产品选型指南、应用笔记和软件开发工具。此外,公司还提供专业的技术支持团队,帮助客户解决复杂的设计难题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | MIC803 输出电压异常 | 检查拉高电阻阻值是否符合规范(≤ 5.5V)。 |
    | 温度对复位阈值的影响 | 使用工厂编程的电压阈值型号以消除温度影响。 |
    | 复位延时不一致 | 确认所选型号的复位延时参数是否正确。 |

    总结和推荐


    MIC803 是一款高性能、低功耗的微处理器复位监控芯片,凭借其出色的供电电流、电压阈值精度和广泛的温度适应性,成为各种关键应用的理想选择。其小巧的封装和丰富的功能使其在市场上极具竞争力。对于需要高可靠性的系统设计,强烈推荐使用 MIC803。
    综合评价:★★★★★
    推荐用于微处理器复位监控领域的高端应用。

MIC803-40D4VC3-TR参数

参数
最小工作供电电压 1V
工作电源电流 4.5μA
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 5.5V
长*宽*高 2.25mm*1.35mm*1.1mm
通用封装 SC-70-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MIC803-40D4VC3-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC803-40D4VC3-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MICROCHIP TECHNOLOGY MIC803-40D4VC3-TR MIC803-40D4VC3-TR数据手册

MIC803-40D4VC3-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
