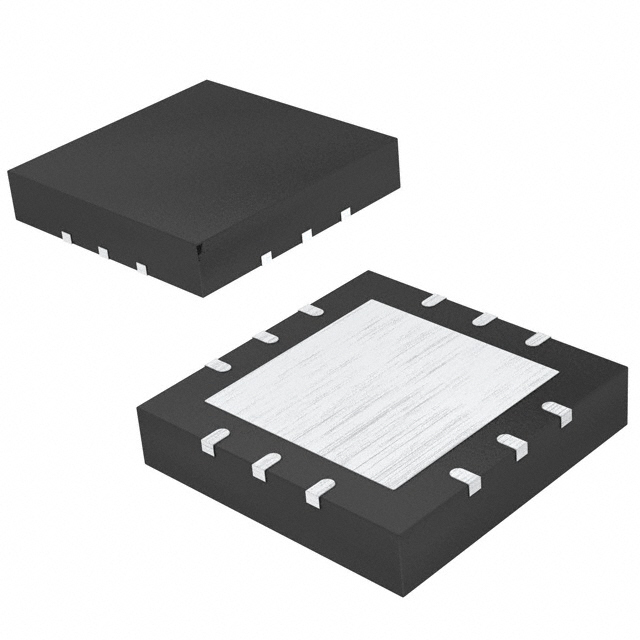

EMC1701-1-KP-TR

产品分类: 电源管理芯片(PMIC)
产品描述: 300μA 3V 400mV 24V QFN 贴片安装,黏合安装 4mm*4mm*830μm
供应商型号: EMC1701-1-KP-TR-ND
供应商: Digi-Key
标准整包数: 5000
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) EMC1701-1-KP-TR

EMC1701-1-KP-TR概述

    高端电流监测器和温度监控器:EMC1701 技术手册

    产品简介


    EMC1701 是一款高侧电流检测设备,同时具备精确温度测量的功能。它通过外部感测电阻测量电压来表示电池或电压调节器的高侧电流。此外,EMC1701 还可以测量源电压并根据这些测量值进行功率计算。该设备包含额外的双向峰值检测电路,用于标记具有可编程时间和幅度阈值的瞬时电流尖峰。最后,EMC1701 包含一个内部二极管通道以进行环境温度测量。
    主要应用领域:
    - 笔记本和台式计算机
    - 工业应用
    - 电源管理系统
    - 嵌入式系统

    技术参数


    - 电流传感器:
    - 双向电流测量
    - 测量源电压并指示功率比
    - 1% 的电流测量精度
    - 在 82 毫秒至 2.6 秒内集成,分辨率为 11 位
    - 3V 至 24V 总线电压范围
    - 峰值检测器:
    - 硬件设置的独立瞬态电流峰值检测(仅 EMC1701-1)
    - 软件控制的可编程时间和幅度阈值
    - 电源选项:
    - 总线供电或单独供电以实现低电压操作
    - 温度测量范围:
    - 宽温度范围:-40°C 至 +85°C
    - 内部温度监测精度:±1°C(-5°C < TA < 85°C)
    - 通信接口:
    - SMBus 2.0 接口
    - 引脚选择 SMBus 地址
    - 支持块读写
    - 封装:
    - EMC1701-1:12 引脚 4mm x 4mm QFN 封装(无铅 RoHS 合规)
    - EMC1701-2:10 引脚 MSOP 封装(无铅 RoHS 合规)

    产品特点和优势


    EMC1701 的独特功能在于其高精度和多功能性,具体体现在以下几个方面:
    - 双向电流测量:能够监测正负方向的电流,提高系统的灵活性和准确性。
    - 温度监测:通过内部二极管通道提供 ±1°C 的精度,确保精确的温度监控。
    - 峰值检测:软件可控的可编程时间和幅度阈值,有效防止过载和故障。
    - 宽温度和电压范围:适应多种复杂的工作环境。
    - SMBus 2.0 接口:支持高效的通信协议,方便与其他系统集成。

    应用案例和使用建议


    应用案例:
    EMC1701 广泛应用于笔记本电脑、台式机和工业设备中,特别是在电源管理系统和嵌入式系统中。例如,在一台工业机器人中,EMC1701 可用于监测电机驱动器的电流和温度,确保系统的稳定运行。
    使用建议:
    - 在设计系统时,需要考虑 EMC1701 的供电方式,选择合适的电源管理策略。
    - 为了充分利用 EMC1701 的功能,建议使用软件配置峰值检测的阈值,确保及时响应异常情况。
    - 使用时注意环境温度的影响,定期检查温度监测结果,避免过热风险。

    兼容性和支持


    EMC1701 与 SMBus 2.0 接口兼容,支持常见的通信协议。此外,厂商提供了详细的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    Q: 如何正确配置 SMBus 地址?
    A: 参考 EMC1701 的 SMBus 地址配置表,根据需要选择正确的引脚设置。
    Q: 如何设置峰值检测阈值?
    A: 使用相关寄存器配置,可以通过软件编程来调整峰值检测的时间和幅度阈值。
    Q: 如何处理温度超限报警?
    A: 监控 THERM 输出信号,一旦触发,需要采取措施降低温度或检查系统状态。

    总结和推荐


    EMC1701 是一款高性能的电流监测和温度监控设备,特别适合于工业自动化、嵌入式系统等领域。其高精度和多功能特性使其在市场上具备很强的竞争力。对于需要精密电流和温度监控的应用,强烈推荐使用 EMC1701。
    总之,EMC1701 是您系统中的理想选择,无论是用于保护、监测还是性能优化,它都将成为您的得力助手。

EMC1701-1-KP-TR参数

参数
最大输出电压 400mV
最小输出电压 -
应用场景 -
最大工作供电电压 24V
最小工作供电电压 3V
工作电源电流 300μA
长*宽*高 4mm*4mm*830μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
