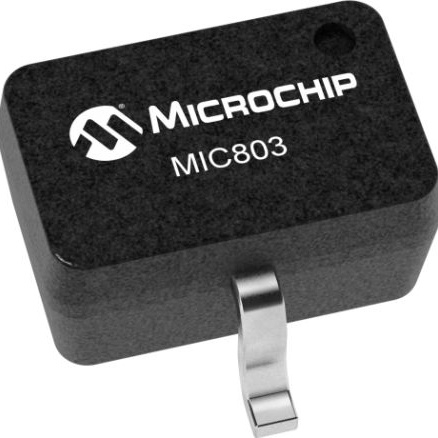

MIC803-31D3VM3-TR

产品分类: 电源管理芯片(PMIC)
产品描述: Microchip 监控电路, 漏极开路, 3引脚 3 )、 3 和 SC70封装
供应商型号: MIC803-31D3VM3-TR
供应商: 国内现货
标准整包数: 10000
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MIC803-31D3VM3-TR

MIC803-31D3VM3-TR概述


    产品简介


    MIC803 是一款由 Microchip Technology Inc. 生产的单电压监控器,具有开放漏极重置输出。该产品适用于微处理器系统的电源监控和复位生成,广泛应用于多种电子设备中,包括关键微计算机电源监控、便携式设备、固态硬盘、打印机/计算机和嵌入式控制器等领域。

    技术参数


    以下是MIC803的主要技术规格和性能参数:
    - 供电电流:典型值为4.5 μA(在3.6V电压下)
    - 复位输出:开放漏极/RESET输出
    - 供电电压:即使在1V以下,/RESET信号仍然有效
    - 复位延时选项:20 ms、140 ms 或 1120 ms
    - 预设电压阈值选项:2.63V 至 4.63V
    - 电压阈值精度:在整个温度范围内为2.5%
    - 封装形式:3针SC-70(尺寸2.0 mm x 2.1 mm)和3针SOT-23(尺寸2.3 mm x 2.9 mm)
    - 工作温度范围:-40°C 至 +125°C

    产品特点和优势


    MIC803 的独特功能和优势包括:
    - 高精度的电源监控能力,确保系统在电压低于预设阈值时能够可靠复位。
    - 复位延时选项多样,适应不同应用场景的需求。
    - 极低的供电电流消耗,有助于延长便携设备的电池寿命。
    - 紧凑的封装,便于集成到各种空间受限的设计中。
    - 广泛的工作温度范围,适用于恶劣环境下的应用。

    应用案例和使用建议


    应用案例
    - 关键微计算机电源监控:MIC803 可用于对关键系统进行可靠的电源监控,确保在电源波动时能够及时复位。
    - 便携式设备:在电池供电的设备中,MIC803 可以通过极低的功耗帮助延长设备的续航时间。
    - 固态硬盘:可用于检测和响应电源故障,保证数据的安全性和完整性。
    使用建议
    - 在使用时应注意选择合适的复位延时选项,以匹配具体的应用需求。
    - 为了提高抗干扰能力,可以考虑在VCC引脚上加一个0.1μF的旁路电容。

    兼容性和支持


    MIC803 可以与不同种类的电源系统兼容,但需要根据具体情况选择适合的型号。厂商提供了全面的技术支持和服务,包括详细的文档和技术咨询,以确保用户能够充分利用该产品的性能。

    常见问题与解决方案


    - 问题1:MIC803在什么情况下不会产生复位?
    - 解决方案:当VCC超过复位阈值且超过复位延时时间后,/RESET输出会保持低电平。如果需要更大的过驱电压以防止复位,可参考手册中的电压阈值和过驱电压关系图。
    - 问题2:MIC803的最大工作温度是多少?
    - 解决方案:MIC803的最大工作温度范围为-40°C至+125°C,适用于大多数工业和消费电子产品。

    总结和推荐


    MIC803凭借其高可靠性、紧凑设计和广泛的适用性,在众多电子设备中展现出卓越的应用价值。无论是用于关键系统电源监控还是便携设备的电池管理,MIC803都能提供可靠的支持。因此,强烈推荐MIC803作为电源监控和复位管理的理想选择。

MIC803-31D3VM3-TR参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 1V
工作电源电流 4.5μA
长*宽*高 2.92mm*1.3mm*1mm
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC803-31D3VM3-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC803-31D3VM3-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MICROCHIP TECHNOLOGY MIC803-31D3VM3-TR MIC803-31D3VM3-TR数据手册

MIC803-31D3VM3-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
