MIC812RUY-TR

产品分类: 电源管理芯片(PMIC)
产品描述: Processor Supervisor 2.63V 1 Active High/Push-Pull 4-Pin SOT-143 T/R
供应商型号: 998-MIC812RUYTR
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MIC812RUY-TR

MIC812RUY-TR概述

    MIC811/MIC812 微处理器复位电路技术手册



    1. 产品简介




    MIC811/MIC812 是由Microchip Technology Inc.生产的一款微处理器监控电路,主要用于微处理器系统的电源供应监控。这两种型号分别提供了一个低电平有效(MIC811)和高电平有效(MIC812)的复位输出信号。主要应用于便携式设备、智能仪器、打印机和计算机等场景,确保系统在电源电压不稳定时能够得到正确的复位和重新启动。


    2. 技术参数




    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |--------------------|---------|---------|---------|--------------|
    | 工作电压范围 | 1.0 | - | 5.5 | V |
    | 供电电流 | - | 5.0 | 15.0 | µA |
    | 复位阈值电压 | 2.55 | 3.08 | 4.75 | V |
    | 复位超时时间 | 140 | 240 | 560 | ms |
    | 复位输出电压 (VOH) | VCC - 1.5| - | - | V |


    3. 产品特点和优势




    MIC811/MIC812 的显著特点是能够对3V、3.3V或5V电源进行精确监控,并在电源电压低于设定阈值时自动发出复位信号。其特点还包括:

    - 超低功耗:典型供电电流仅为5µA。
    - 可靠的复位机制:复位脉宽可达140毫秒,确保系统稳定复位。

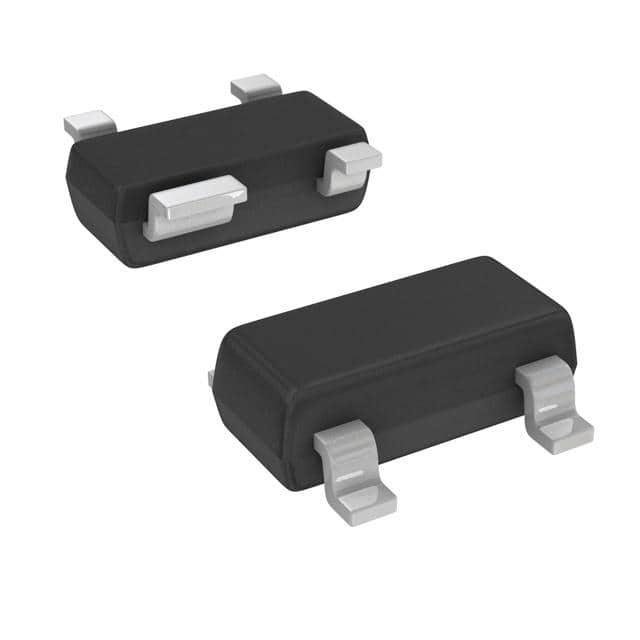

    - 易于集成:采用SOT-143封装,体积小巧且易于焊接。

    这些特点使其成为便携式设备和其他微处理器系统不可或缺的一部分,特别是在关键电源监测和快速恢复能力方面表现出色。


    4. 应用案例和使用建议




    MIC811/MIC812 常见的应用场景包括:

    - 便携式设备:如智能手机和平板电脑,在电源不稳定时提供即时复位功能。
    - 智能仪器:在电池供电的医疗设备或工业控制器中,确保系统在掉电后能迅速恢复正常工作。

    使用建议:
    - 确保输入电源在工作范围内稳定,以保证电路正常运行。
    - 在设计时考虑加入滤波电路,减少电压波动对复位信号的影响。


    5. 兼容性和支持




    MIC811/MIC812 可与大多数微处理器及外部设备兼容,特别是当需要一个推挽输出阶段时,如MIC6315。Microchip提供了详尽的技术文档和支持服务,用户可通过Microchip官网获得进一步的技术支持。


    6. 常见问题与解决方案




    - Q: MIC811/MIC812 复位电压阈值是如何设定的?
    - A: 复位电压阈值是根据不同的型号预设的,可在数据手册中查到具体数值。

    - Q: 复位超时时间是否可调?
    - A: 不可调,出厂已设定为固定的140毫秒以上。


    7. 总结和推荐




    综上所述,MIC811/MIC812 提供了低成本、高性能的微处理器复位解决方案,适用于各种需要精准电源监控的应用场景。其卓越的稳定性、低功耗和易于集成的特点,使其在市场上具有强大的竞争力。因此,我们强烈推荐使用这款产品以确保系统可靠性。

    ---

    通过以上技术手册的提取和整理,可以全面了解 MIC811/MIC812 的特性和应用方式。希望这些信息对您的项目有所帮助。

MIC812RUY-TR参数

参数
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
通用封装 SOT-143
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC812RUY-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC812RUY-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MICROCHIP TECHNOLOGY MIC812RUY-TR MIC812RUY-TR数据手册

MIC812RUY-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.621 ¥ 5.2475
25+ $ 0.5175 ¥ 4.3729
100+ $ 0.451 ¥ 3.811
库存: 1439
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.24
直接购买
加入购物车
