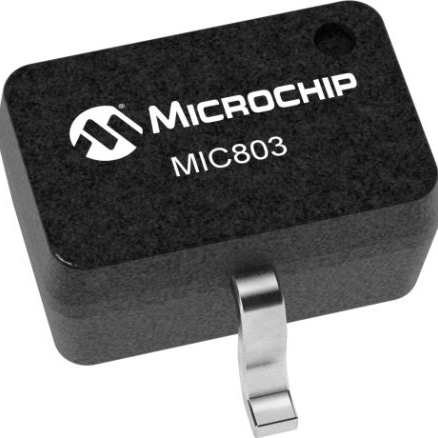

MIC803-46D3VC3-TR

产品分类: 电源管理芯片(PMIC)
产品描述: 4.5μA 1V 5.5V SC-70-3 贴片安装,黏合安装 2.25mm*1.35mm*1.1mm
供应商型号: MIC803-46D3VC3-TR
供应商: Master
标准整包数: 3000
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MIC803-46D3VC3-TR

MIC803-46D3VC3-TR概述

    # MIC803 微处理器监控电路:高性能电源监测与复位解决方案

    产品简介


    MIC803 是一款由 Microchip Technology 推出的单电压微处理器监控电路,具有开漏式复位输出(/RESET),专为微处理器系统中的电源监测和复位生成设计。这款电路的核心功能是在供电电压低于设定阈值时触发复位信号,并在电压恢复后延迟一段时间再释放复位信号,确保系统的稳定启动。MIC803 广泛应用于各类需要高可靠性电源管理的场合,如便携设备、固态硬盘、打印机和嵌入式控制器等。
    主要功能:
    - 提供准确的电源电压监测。
    - 延迟复位时间设置(20ms、140ms 或 1120ms)。
    - 支持工厂编程的电压阈值(2.63V 至 4.63V)。
    - 温度范围内(-40°C 至 +125°C)精确稳定的电压阈值。

    技术参数


    以下是 MIC803 的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 工作电压范围 | 1.0 | — | 5.5 | V | — |
    | 静态电流消耗 | — | 4.5 | 15 | μA | VCC=3.6V |
    | 复位电压阈值 | 2.55 | 2.63 | 2.70 | V | –40°C 至 +85°C |
    | 复位延迟时间 | — | 15 | — | μs | VCC=VTH 至 (VTH - 100mV) |
    | 复位时间(D3 模式)| 112 | 140 | 420 | ms | –40°C 至 +85°C |
    此外,MIC803 提供两种封装选择:
    - SC-70(2.0mm x 2.1mm)
    - SOT-23(2.3mm x 2.9mm)

    产品特点和优势


    MIC803 的主要优势体现在以下几个方面:
    1. 低功耗设计:典型工作电流仅为 4.5μA,在 3.6V 下运行时仍能保持极低功耗,非常适合电池供电的应用场景。
    2. 宽电压范围和温度适应性:支持 1.0V 至 5.5V 的输入电压范围,并能在极端温度条件下(-40°C 至 +125°C)稳定工作。
    3. 灵活的复位延时选项:提供多种复位延时配置(20ms、140ms 和 1120ms),满足不同应用场景需求。
    4. 高精度电压阈值:电压阈值精度可达 ±2.5%,确保对电源状态的精准监控。
    5. 紧凑封装:SC-70 和 SOT-23 封装形式极大地节省了 PCB 空间,适合小型化设计。

    应用案例和使用建议


    应用案例
    1. 便携设备:在移动电源管理系统中,MIC803 可以用于监控锂电池的电压状态,当电压过低时触发复位以保护设备。
    2. 固态硬盘:通过实时检测电源电压,避免因瞬间掉电导致的数据丢失或损坏。
    3. 嵌入式控制器:配合主控芯片实现精确的复位控制,保障系统的可靠运行。
    使用建议
    - 在使用 MIC803 时,务必注意 /RESET 输出的上拉电阻选择。上拉电阻应足够小以保证足够的驱动能力,同时需限制在 5.5V 以内。
    - 考虑到电磁干扰问题,建议在 VCC 引脚附近增加一个 0.1μF 的去耦电容,增强电路的抗干扰性能。

    兼容性和支持


    MIC803 与多种主流微处理器兼容,支持多种供电电压和工作温度范围。Microchip 提供详尽的技术文档和强大的技术支持团队,帮助用户快速完成产品选型和调试工作。

    常见问题与解决方案


    Q1: 如何确定合适的复位延时?
    A: 根据具体应用需求选择适当的延时模式。例如,对于要求快速响应的系统,可以选择 20ms;而对于需要更长时间复位缓冲的应用,则可选用 140ms 或 1120ms。
    Q2: MIC803 是否支持低温环境下的工作?
    A: 是的,MIC803 可在 -40°C 至 +125°C 的宽温范围内正常工作,适用于工业级和消费级电子产品。
    Q3: MIC803 是否具备过压保护功能?
    A: MIC803 不具备硬件级别的过压保护功能,但可通过外部电路实现相关保护措施。

    总结和推荐


    MIC803 是一款功能强大且性价比高的微处理器监控电路,特别适合需要高性能电源管理和精确复位控制的应用场景。其低功耗、高精度、宽工作温度范围等特性使其成为同类产品的佼佼者。综上所述,强烈推荐将 MIC803 作为系统设计中的首选监控模块。
    如果您正在寻找一款能够满足严苛条件的微处理器监控解决方案,MIC803 将是一个理想的选择。

MIC803-46D3VC3-TR参数

参数
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 1V
工作电源电流 4.5μA
最大输出电压 -
最小输出电压 -
长*宽*高 2.25mm*1.35mm*1.1mm
通用封装 SC-70-3
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MIC803-46D3VC3-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC803-46D3VC3-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MICROCHIP TECHNOLOGY MIC803-46D3VC3-TR MIC803-46D3VC3-TR数据手册

MIC803-46D3VC3-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1984 ¥ 1.649
6000+ $ 0.1945 ¥ 1.5931
9000+ $ 0.1916 ¥ 1.5689
12000+ $ 0.1886 ¥ 1.5447
27000+ $ 0.1858 ¥ 1.5214
51000+ $ 0.183 ¥ 1.4989
102000+ $ 0.183 ¥ 1.4989
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 4947
