首页  >  产品百科  >  HV7360GA-G

HV7360GA-G

产品分类: 电源管理芯片(PMIC)
产品描述: 50μA 4.75V 11V 脉冲发生器 CABGA-22 贴片安装 7mm*5mm*830μm
供应商型号: 3052725
供应商: 海外现货
标准整包数: 1

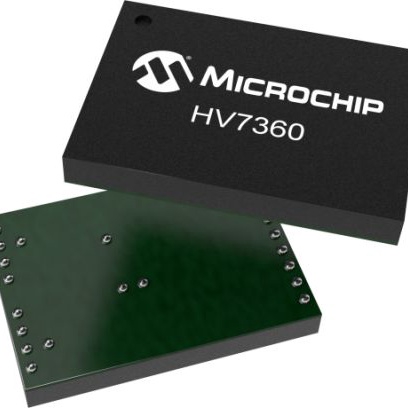

MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) HV7360GA-G

HV7360GA-G概述


    产品简介


    HV7360/HV7361脉冲发生器是高密度集成的AC耦合脉冲发生器,适用于医疗超声成像、压电换能器驱动和工业无损检测(NDT)等领域。这些集成电路不仅集成了控制器逻辑接口电路、电平转换器和AC耦合MOSFET栅极驱动器,还配备了高速FET开关,进一步增强了其性能和可靠性。

    技术参数


    - 输出电压范围:0V至±100V
    - 最小脉冲电流:±2.5A
    - 最大操作频率:35 MHz
    - 匹配延迟时间:2ns
    - 逻辑接口电压:2.5V、3.3V或5V CMOS
    - 低噪声接口:集成两终端低噪声T/R开关(仅限HV7361)
    - 电源电压:VDD–VSS:–0.5V至+12.5V
    - 峰值正向电压:VSP1,2:0V至+100V
    - 峰值负向电压:VSN1,2:–100V至0V
    - 输入逻辑电压范围:VSS–0.5V至GND+5.5V
    - 工作温度范围:–40°C至+85°C
    - 绝对最大额定值:芯片电源电压为–0.5V至+12.5V,最高结温为125°C

    产品特点和优势


    HV7360/HV7361具有高集成度、宽输出电压范围、低功耗等优势。特别是HV7361型号集成了一个两终端低噪声T/R开关,能够在高频和高压下稳定运行。此外,该产品无需浮动电源轨或去耦电容,简化了PCB布局,提高了可靠性。

    应用案例和使用建议


    应用案例:HV7360/HV7361广泛应用于医疗超声成像、压电换能器驱动和工业无损检测等领域。例如,在医疗超声成像中,它可以提供精确的脉冲波形,从而提高图像质量。
    使用建议:
    - 确保正确连接输入逻辑信号以实现最佳性能。
    - 在高温环境下使用时,注意散热,确保温度不超过最高限制。
    - 在接线过程中,避免浮地问题,确保电源轨的稳定性。

    兼容性和支持


    HV7360/HV7361与多种逻辑电平兼容,支持2.5V、3.3V或5V CMOS逻辑接口。Microchip提供详尽的技术文档和支持服务,帮助用户快速上手并解决实际应用中的问题。

    常见问题与解决方案


    - 问题:在高频操作时出现不稳定现象。
    解决方案:检查输入信号质量和电路布局,确认电源电压稳定且符合要求。

    - 问题:工作温度超出限制导致过热。
    解决方案:增加散热措施,如添加散热片或改善通风条件,确保工作温度在安全范围内。

    总结和推荐


    综上所述,HV7360/HV7361脉冲发生器在多个应用领域表现优异,具备高集成度、低功耗和高可靠性等特点。对于需要在医疗和工业检测中进行精密脉冲波形生成的应用场合,这款产品是理想的选择。强烈推荐使用HV7360/HV7361来提升系统的性能和可靠性。

HV7360GA-G参数

参数
最小输出电压 -
应用场景 脉冲发生器
最大工作供电电压 11V
最小工作供电电压 4.75V
工作电源电流 50μA
最大输出电压 -
长*宽*高 7mm*5mm*830μm
通用封装 CABGA-22
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HV7360GA-G厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV7360GA-G数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MICROCHIP TECHNOLOGY HV7360GA-G HV7360GA-G数据手册

HV7360GA-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 61.1411
25+ ¥ 60.0493
100+ ¥ 58.9575
364+ ¥ 58.9575
库存: 125
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 61.14
