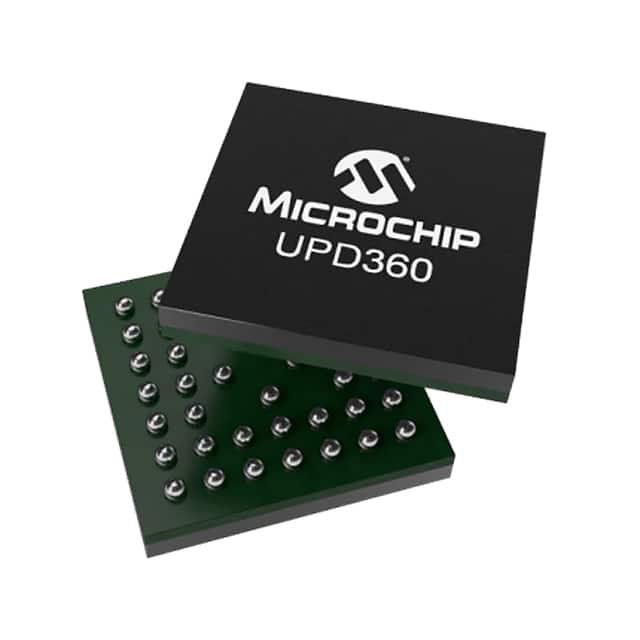

UPD360-A/6HX

产品分类: 电源管理芯片(PMIC)
产品描述: 5V USB,Type-C 控制器 BGA 贴片安装 4mm*4mm*700μm
供应商型号: UPD360-A/6HX
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) UPD360-A/6HX

UPD360-A/6HX概述

    文章:UPD360 USB Type-C Power Delivery 2.0控制器

    1. 产品简介


    UPD360是一款高度集成的、小尺寸的USB Type-C电源传输(PD)端口控制器,专为遵循USB Type-C电缆和连接器规范及USB电源传输2.0规范而设计。该控制器适用于笔记本电脑、台式机、智能手机、平板电脑、显示器、扩展坞站、高清电视及打印机等多种终端设备。它能有效管理电缆插头的方向检测,并通过内部集成的USB PD MAC实现与伴侣USB Type-C设备的基带通信。

    2. 技术参数


    UPD360的主要技术规格如下:
    - 封装:小型4x4毫米44-WFBGA封装。
    - 电气特性:
    - 支持USB PD 2.0规范。
    - 支持最高5V/3A的VBUS供电,可以提供500mA、900mA、1.5A和3.0A四种充电电流。
    - 集成了过电流和过电压检测电路。
    - 工作环境:
    - 工作温度范围为商业级的0°C到+70°C。

    3. 产品特点和优势


    UPD360具有以下几个独特的功能和优势:
    - 集成模拟离散组件:包括VCONN FETs,Rp/Rd切换开关,死电池模式下的Rp/Rd终止,过电流和过电压检测电路,以及可编程电流检测功能。
    - 集成5V/3A端口电源控制器:可支持高达5V/3A的VBUS供电,并提供多种充电电流选择。
    - 集成3.3V电源开关:可在死电池模式下自动切换VBUS和主+3.3V电源。
    - USB PD MAC:符合USB PD规范2.0版本,支持数据帧处理、CRC检查生成、4B/5B编码解码等功能。
    - USB Type-C线缆检测逻辑:实现自动线缆插接及方向检测,支持多种接口模式配置和检测。

    4. 应用案例和使用建议


    UPD360广泛应用于各种设备中,例如笔记本电脑和台式机作为USB PD控制器来实现充电管理,智能手机和平板电脑利用其集成的PD功能实现快速充电,甚至在高清电视和打印机中也有广泛应用。使用时应注意确保供电电压符合标准,配置合适的GPIO引脚以满足不同设备的需求。

    5. 兼容性和支持


    UPD360提供了多种配置选项,如通过+1.8V I2C接口进行通信配置,或者通过SPI接口进行配置。对于某些特定型号,还支持双向角色电源(DRP)和角色交换功能。厂商Microchip提供了详细的技术文档和支持服务,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    根据技术手册,以下是一些用户可能遇到的常见问题及其解决方案:
    - 供电电压不匹配:确保输入电压在指定范围内,一般为5V。
    - 通信异常:检查I2C或SPI接口配置是否正确。
    - 检测不到USB Type-C线缆:确认线缆正确插入且无物理损坏。

    7. 总结和推荐


    综上所述,UPD360 USB Type-C PD控制器凭借其高度集成的设计和多功能性,成为适用于多种终端设备的理想选择。其紧凑的封装尺寸和丰富的功能使其在市场上具有很强的竞争力。对于需要高性能USB PD解决方案的应用场合,我们强烈推荐使用UPD360。

UPD360-A/6HX参数

参数
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 5V
最小输出电压 -
应用场景 USB,Type-C 控制器
长*宽*高 4mm*4mm*700μm
通用封装 BGA
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装,托盘

UPD360-A/6HX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

UPD360-A/6HX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MICROCHIP TECHNOLOGY UPD360-A/6HX UPD360-A/6HX数据手册

UPD360-A/6HX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 19.7863
2000+ ¥ 19.4361
3000+ ¥ 19.261
库存: 2000
起订量: 1000 增量: 490
交货地:
最小起订量为:1000
合计: ¥ 19786.3
