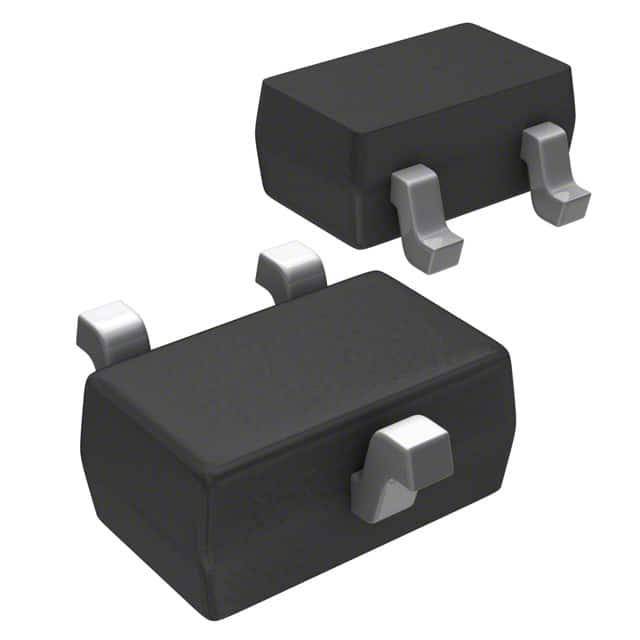

MIC803-30D3VC3-TR

产品分类: 电源管理芯片(PMIC)
产品描述: 4.5μA 1V 5.5V SC-70-3 贴片安装,黏合安装 2.25mm*1.35mm*1.1mm
供应商型号: 998-MIC803-30D3VC3TR
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MIC803-30D3VC3-TR

MIC803-30D3VC3-TR概述


    产品简介


    MIC803 是一款单电压监控器芯片,带有开漏复位输出。 它适用于微处理器供电系统的电源监测及复位信号生成,广泛用于计算机、嵌入式控制器、打印机以及便携式设备等领域。MIC803 的特点是能够以非常低的功耗提供准确的电压监测和可靠的复位控制功能,特别适合于需要高精度和紧凑封装的应用场景。

    技术参数


    以下是 MIC803 的主要技术规格:
    - 供电电流:典型值为 4.5 µA(在 3.6V 时)。
    - 复位输出:开放漏极输出(/RESET),复位信号保持有效时 VCC 低至 1V。
    - 复位延时选项:20 ms、140 ms 或 1120 ms。
    - 电压阈值:出厂预设范围 2.63V 至 4.63V,适用于 3.0V、3.3V 和 5.0V 电源系统。
    - 温度稳定性:电压阈值精度在 -40°C 至 +125°C 温度范围内达 ±2.5%。
    - 封装尺寸:SC-70 (2.0 mm × 2.1 mm),SOT-23 (2.3 mm × 2.9 mm)。
    - 工作温度范围:-40°C 至 +125°C。

    产品特点和优势


    MIC803 的关键优势在于其极低的功耗和高可靠性。凭借仅需 4.5 µA 的典型供电电流,它非常适合电池供电的便携设备;同时具备多种复位时间选项,可根据具体需求灵活选择。此外,它还具有高精度的电压阈值监测能力,确保即使在恶劣环境下也能稳定工作。SC-70 和 SOT-23 小型封装进一步提升了其在空间受限设备中的适用性。

    应用案例和使用建议


    MIC803 常见的应用场景包括:
    - 关键微处理器电源监测:如服务器、工业控制系统。
    - 便携式设备:如智能手机、平板电脑。
    - 固态硬盘(SSD):保障数据安全的电源监控。
    使用建议:
    1. 选择合适的复位延时:根据系统启动时间的需求,选择 20 ms、140 ms 或 1120 ms 的延时配置。
    2. 合理设计电源布局:确保 VCC 引脚靠近芯片,减少寄生电感和噪声干扰。
    3. 外部上拉电阻的选择:根据负载电流选择合适的阻值,避免过大的压降影响性能。

    兼容性和支持


    MIC803 与多种微处理器和电源管理电路兼容,通过合理选型可以轻松集成到现有设计中。Microchip 提供详尽的技术文档和支持服务,帮助开发者快速上手并解决使用过程中的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 供电电流过高 | 检查是否存在额外负载或连接错误。 |
    | 复位不触发 | 确保 VCC 超过预设的电压阈值。 |
    | 上拉电阻失效 | 重新校验电阻值是否符合要求。 |

    总结和推荐


    MIC803 是一款高度可靠且易于集成的电源监控芯片,尤其适合对功耗敏感和空间有限的设计。它的低功耗特性、高精度和多样的封装形式使其成为电源管理系统中的理想选择。总体而言,我们强烈推荐 MIC803 用于需要高可靠性监控的微处理器应用场合。

MIC803-30D3VC3-TR参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 1V
工作电源电流 4.5μA
长*宽*高 2.25mm*1.35mm*1.1mm
通用封装 SC-70-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MIC803-30D3VC3-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC803-30D3VC3-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MICROCHIP TECHNOLOGY MIC803-30D3VC3-TR MIC803-30D3VC3-TR数据手册

MIC803-30D3VC3-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
