MAX1232MJA/883B

产品分类: 电源管理芯片(PMIC)
厂牌: MAXIM INTEGRATED

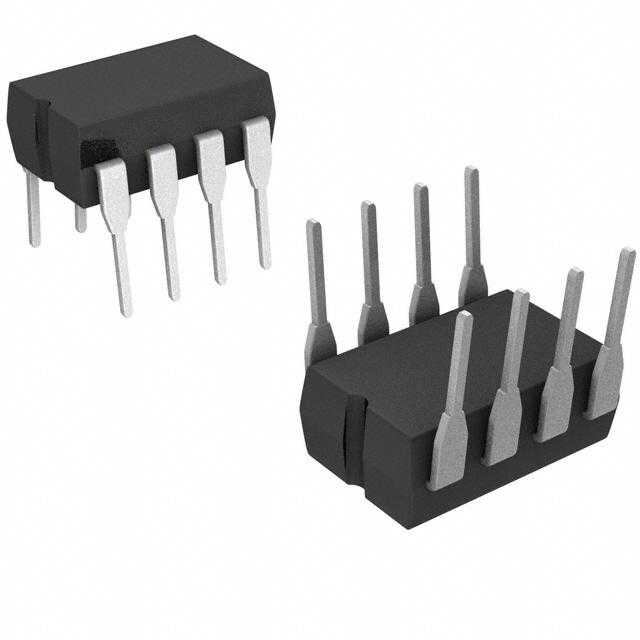

产品描述: 200μA 4.5V 5.5V CDIP-8 通孔安装 10.29mm*7.87mm*3.56mm
供应商型号:
供应商:
标准整包数: 0
MAXIM INTEGRATED 电源管理芯片(PMIC) MAX1232MJA/883B

MAX1232MJA/883B概述

    # 产品名称:MAX1232 Microprocessor Monitor 技术手册

    产品简介


    MAX1232 是一款微型处理器监控器(Microprocessor Monitor),主要用于监控和保护微处理器的工作状态。它能够检测电源电压(VCC)并提供复位信号(RST),确保微处理器能够在稳定的供电条件下正常运行。此外,它还具备推按钮复位输入(PB RST)和时间延迟设置输入(TD)。这款监控器广泛应用于工业控制、通信设备和消费电子等领域。

    技术参数


    绝对最大额定值
    - 供电电压至接地(VCC至GND):-0.3V至+6V
    - 任何终端的最大电流:10mA
    - 输入电压至ST、TOL、PB RST、TD:-0.3V至(VCC+0.3V)
    - 引脚温度(焊接,10秒):+300°C
    - 存储温度:-65°C至+160°C
    - 连续功耗:在TA=+70°C下:
    - 8引脚CERDIP:640mW(每增加1°C,减少8.0mW)
    - 20引脚LCC:727mW(每增加1°C,减少9.1mW)
    - 结温(TJ):+150°C
    - 结到外壳热阻(ΘJC):8引脚CERDIP为55°C/W;20引脚LCC为20°C/W
    - 结到环境热阻(ΘJA):8引脚CERDIP为125°C/W;20引脚LCC为110°C/W
    推荐工作条件
    - 环境操作范围(TA):-55°C至+125°C
    电气特性
    | 参数 | 符号 | 条件 | 最小值 | 单位 |

    | 高电平输入电压 | VIH | ST 和 PB RST | 2.0 | V |
    | 低电平输入电压 | VIL | ST 和 PB RST | 0.8 | V |
    | 输入泄漏电流 | IIL | TOL 和 ST 引脚 | ±1.0 | µA |
    | 高电平输出电流 | IOH | VOH=2.4V | -1.0 | mA |
    | 低电平输出电流 | IOL | VOL=0.4V | 2.0 | mA |
    | 工作电流 | ICC | 测量时输出开路 | 200 | µA |
    | 供电电流(5%阈值) | VCCTP | 所有电压参考地,TOL=VCC | 4.50 | V |
    | 供电电流(10%阈值) | VCCTP | 所有电压参考地,TOL=VCC | 4.49 | V |
    | 推按钮复位输入时间 | tPB | PB RST 引脚保持低电平的时间 | 20 | ms |
    | 推按钮复位延时 | tPBD | PB RST 延迟输出时间 | 1.0 | ms |
    | 复位活动时间 | tRST | 复位信号持续时间 | 250 | ms |

    产品特点和优势


    MAX1232 微处理器监控器具有以下特点和优势:
    1. 高可靠性:能够承受极端温度环境(-65°C至+160°C),适合各种恶劣工况。
    2. 精确的电压监测:内置电压检测电路,可以准确判断电压是否超出安全范围。
    3. 灵活的复位控制:支持多种复位方式,如推按钮复位和软件触发复位。
    4. 紧凑设计:提供8引脚CERDIP和20引脚LCC两种封装形式,适用于不同尺寸需求。
    5. 高稳定性:采用先进的制造工艺,保证长期稳定运行。

    应用案例和使用建议


    MAX1232 可以用于以下场景:
    1. 工业自动化:作为PLC或其他控制系统的外围监控模块。
    2. 通信设备:保护通信模块免受电压波动的影响。
    3. 消费电子产品:提高设备的稳定性和用户体验。
    使用建议:
    - 在选择TD引脚时,根据需要设置不同的时间延迟。
    - 确保VCC电压在推荐范围内,避免过高或过低导致设备损坏。
    - 定期检查设备的温度和电流消耗情况,及时调整散热措施。

    兼容性和支持


    MAX1232 支持多种封装形式,并且与其他主流微处理器具有良好的兼容性。厂商提供全面的技术支持和服务,包括样品测试、定制化解决方案和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查VCC电压是否在正常范围内 |
    | 复位信号不稳定 | 调整PB RST引脚的电阻值 |
    | 温度过高 | 增加散热片或优化散热设计 |

    总结和推荐


    MAX1232 Microprocessor Monitor 是一款高性能、高可靠性的电子元器件,适合广泛的应用场景。其紧凑的设计、强大的功能和广泛的适用性使其在市场上具有很强的竞争力。我们强烈推荐此产品给需要高效监控和保护微处理器的用户。

MAX1232MJA/883B参数

参数
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
工作电源电流 200μA
最大输出电压 -
最小输出电压 -
长*宽*高 10.29mm*7.87mm*3.56mm
通用封装 CDIP-8
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 管装

MAX1232MJA/883B厂商介绍

Maxim Integrated(美信集成)是一家全球领先的半导体设计公司,专注于模拟、混合信号和微处理器解决方案。公司成立于1983年,总部位于美国加州圣何塞。

Maxim Integrated的主要产品分为以下几类:
1. 电源管理:包括电源管理IC、电池管理、电源转换器等,广泛应用于移动设备、工业控制等领域。
2. 微控制器:包括微处理器、微控制器等,应用于智能家居、物联网、医疗设备等领域。
3. 接口产品:包括以太网、串行通信、USB等接口产品,应用于通信、计算机等领域。
4. 传感器:包括温度、湿度、压力等传感器,应用于汽车、工业控制等领域。
5. 射频和无线:包括无线通信、射频放大器等产品,应用于无线通信、**通信等领域。

Maxim Integrated的优势在于:
1. 强大的研发能力:拥有超过4000项专利,持续推出创新产品。
2. 丰富的产品线:提供超过7万种产品,满足不同客户的需求。
3. 广泛的应用领域:产品广泛应用于消费电子、工业、汽车等领域。
4. 优质的客户服务:提供技术支持、定制解决方案等服务,满足客户的个性化需求。

MAX1232MJA/883B数据手册

厂牌 PDF简要描述 下载
MAXIM INTEGRATED 电源管理芯片(PMIC) MAXIM INTEGRATED MAX1232MJA/883B MAX1232MJA/883B数据手册
