MAX14720AEWA+T

产品分类: 电源管理芯片(PMIC)
厂牌: MAXIM INTEGRATED
产品描述: 900nA,1.1μA 1.71V 1.71 V to 5.5 V WLP-25 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
MAXIM INTEGRATED 电源管理芯片(PMIC) MAX14720AEWA+T

MAX14720AEWA+T概述

    # MAX14720/MAX14750 电源管理解决方案技术手册

    产品简介


    MAX14720 和 MAX14750 是针对空间受限且电池供电的便携式设备设计的紧凑型电源管理解决方案。这两种器件集成了一个功率开关、线性稳压器、降压稳压器和升降压稳压器,非常适合对尺寸和效率要求极高的应用。其中,MAX14720 专为非可充电电池(如硬币电池或双碱性电池)或需要独立充电的可充电电池而设计,适合便携式医疗设备或健身设备。而 MAX14750 则适用于可充电电池的应用场合,可以与充电器或主控 IC 配合使用,提供更多功能控制灵活性。

    技术参数


    以下是 MAX14720/MAX14750 的主要技术参数:
    输入电压范围
    - 输入电压:1.8V 至 5.5V
    - 输出电压可编程:降压范围 1.0V 至 2.0V;升降压范围 2.5V 至 5V
    工作温度范围
    - 工作温度:-40°C 至 +85°C
    - 存储温度:-65°C 至 +150°C
    功耗与效率
    - 待机电流:低至 0.9µA
    - 电流限制可编程:最高可达 250mA
    - 线性稳压器输出电流:最高可达 100mA
    封装信息

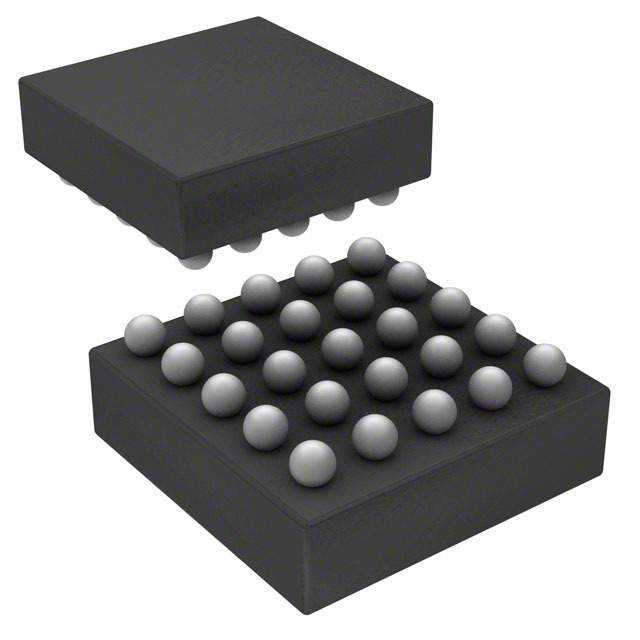

    - 封装类型:25 引脚 0.4mm 芯片级封装(WLP)
    - 外形尺寸:2.26mm x 2.14mm

    产品特点和优势


    优势特点
    - 延长系统电池使用寿命:通过微功耗设计(250mW 升降压调节器),实现超长续航时间。
    - 可编程功能:包括降压-升压模式、LDO 模式及功率开关模式,适应多种应用场景。
    - 高集成度:集成了多个高效能转换器,节省设计空间。
    - 可靠性:支持广泛的温度范围和高热稳定性(最大工作温度可达 +150°C)。
    独特功能
    - 电池隔离功能:在不运行时将电池与所有负载断开,从而最大化电池寿命。
    - 阻抗检测功能:可用于精确测量电池阻抗。

    应用案例和使用建议


    应用场景
    - 可穿戴医疗设备:如血糖监测仪、心率监控仪。
    - 便携式健身设备:如智能手表、健康追踪器。
    - 个人健康护理工具:如体温计、血压计。
    使用建议
    - 对于轻载运行场景,启用节电模式以提高效率。
    - 在设计电路板时考虑良好的散热设计,以防止因过热导致的性能下降。

    兼容性和支持


    MAX14720/MAX14750 支持 I²C 控制接口,并且可通过多个引脚直接控制各个功能模块。此外,Maxim Integrated 提供全面的技术文档和支持服务,帮助用户快速上手并优化其产品开发流程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动时间过长 | 检查输入电压是否处于正常范围内,必要时调整软启动设置。 |
    | 系统功耗高于预期 | 检查所有功能模块是否都处于最低功耗状态,关闭不必要的外围设备。 |
    | 输出电压不稳定 | 确保滤波电容值符合要求,检查连接线路是否有接触不良的情况。 |

    总结和推荐


    综上所述,MAX14720/MAX14750 是一款高度集成且性能优异的电源管理解决方案,特别适合于对尺寸、效率及可靠性有严格要求的应用场合。其创新的功能如电池隔离和阻抗检测为其在市场上赢得了竞争优势。强烈推荐此产品给那些需要紧凑设计和高效能表现的开发者们。

MAX14720AEWA+T参数

参数
应用场景 -
最大工作供电电压 1.71 V to 5.5 V
最小工作供电电压 1.71V
工作电源电流 900nA,1.1μA
最大输出电压 -
最小输出电压 -
通用封装 WLP-25
安装方式 贴片安装,黏合安装
包装方式 卷带包装

MAX14720AEWA+T厂商介绍

Maxim Integrated(美信集成)是一家全球领先的半导体设计公司,专注于模拟、混合信号和微处理器解决方案。公司成立于1983年,总部位于美国加州圣何塞。

Maxim Integrated的主要产品分为以下几类:
1. 电源管理:包括电源管理IC、电池管理、电源转换器等,广泛应用于移动设备、工业控制等领域。
2. 微控制器:包括微处理器、微控制器等,应用于智能家居、物联网、医疗设备等领域。
3. 接口产品:包括以太网、串行通信、USB等接口产品,应用于通信、计算机等领域。
4. 传感器:包括温度、湿度、压力等传感器,应用于汽车、工业控制等领域。
5. 射频和无线:包括无线通信、射频放大器等产品,应用于无线通信、**通信等领域。

Maxim Integrated的优势在于:
1. 强大的研发能力:拥有超过4000项专利,持续推出创新产品。
2. 丰富的产品线:提供超过7万种产品,满足不同客户的需求。
3. 广泛的应用领域:产品广泛应用于消费电子、工业、汽车等领域。
4. 优质的客户服务:提供技术支持、定制解决方案等服务,满足客户的个性化需求。

MAX14720AEWA+T数据手册

厂牌 PDF简要描述 下载
MAXIM INTEGRATED 电源管理芯片(PMIC) MAXIM INTEGRATED MAX14720AEWA+T MAX14720AEWA+T数据手册

MAX14720AEWA+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
