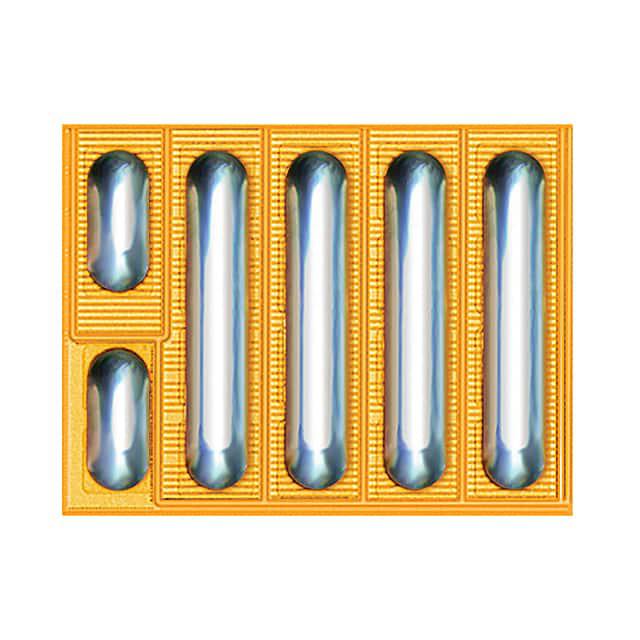

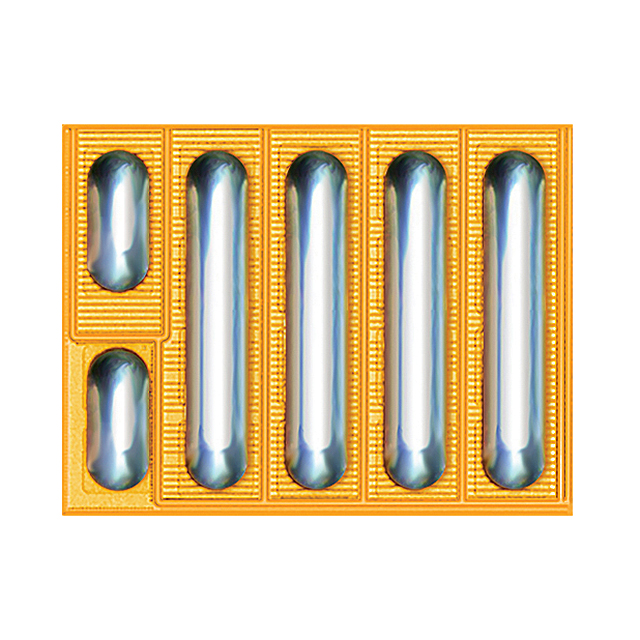

EPC2202

产品分类: 氮化镓场效应管
产品描述: 5.75V,4V 2.5V@3mA 4nC@ 5 V 80V 17mΩ@ 11A,5V 18A 415pF@50V 1个N沟道 贴片安装
供应商型号: 917-1199-2-ND
供应商: Digi-Key
标准整包数: 2500
EFFICIENT POWER CONVERSION 氮化镓场效应管 EPC2202

EPC2202概述


    产品简介


    EPC2202 是由 EPC(Efficient Power Conversion)公司推出的高性能氮化镓(GaN)场效应晶体管(FET)。这款电子元器件专为高功率密度转换器和脉冲电源应用设计,广泛应用于激光雷达(Lidar)、高功率密度直流-直流转换器、D 类音频放大器及高强度头灯等领域。得益于 GaN 技术的卓越性能,EPC2202 在超高效能、极低导通电阻(RDS(on))以及超小封装尺寸方面表现优异。

    技术参数


    以下为 EPC2202 的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 漏源电压(连续) | 80 V |
    | 漏极电流(连续) | 18 A |
    | 热阻抗(结到外壳) | 2 °C/W |
    | 热阻抗(结到电路板) | 4 °C/W |
    | 热阻抗(结到环境) | 69 °C/W |
    | 导通电阻(典型值) | 12 | 17 | 25 | mΩ |
    | 输入电容 | 345 | 415 pF |
    | 输出电容 | 230 | 345 pF |
    | 有效输出电容(能量相关) | 279 pF |
    | 有效输出电容(时间相关) | 352 pF |
    | 总栅极电荷 | 3.2 | 4 nC |

    产品特点和优势


    1. 超高效率:EPC2202 基于 GaN 技术,能够在高频率下运行,显著减少开关损耗。
    2. 超低导通电阻(RDS(on)):典型值仅为 17 mΩ,可极大降低功耗并提升效率。
    3. 超低栅极电荷(QG):典型值为 4 nC,适合高频驱动电路。
    4. 超小封装:裸芯片尺寸为 2.1 mm × 1.6 mm,适配高密度电路设计。
    5. 增强模式操作:简化驱动电路设计,无需负电压偏置。

    应用案例和使用建议


    应用案例
    - 激光雷达(Lidar):EPC2202 以其高效率和快速开关性能,为激光雷达系统提供稳定的脉冲电源。
    - DC-DC 转换器:适用于要求高功率密度的工业和汽车电源模块。
    - 音频放大器:EPC2202 可实现低失真和高保真的 D 类音频放大器。
    使用建议
    1. 在使用 EPC2202 时,确保电路板布局充分考虑热管理,避免过高的结温影响性能。
    2. 结合 EPC 提供的设计指南和推荐的 PCB 封装方案,以最大化性能和可靠性。
    3. 在高速开关条件下,合理选择驱动电阻(RG),以优化 QG 和开关速度。

    兼容性和支持


    EPC2202 完全符合 AEC-Q101 标准,适用于汽车和工业级应用。EPC 提供了丰富的技术支持资源,包括设计指南、热阻测试文档和封装参考图。

    常见问题与解决方案


    1. 问题:温度过高导致性能下降
    - 解决办法:优化 PCB 布局,增加散热铜箔面积或安装散热片。

    2. 问题:驱动电路不稳定
    - 解决办法:调整驱动电阻(RG),确保输入电容 CISS 和输出电容 COSS 的匹配性。
    3. 问题:高频下开关噪声过大
    - 解决办法:使用低感值的栅极驱动回路,并缩短引线长度。

    总结和推荐


    EPC2202 是一款性能卓越的 GaN FET,凭借其超低 RDS(on)、高效率和紧凑封装,非常适合对功率密度和效率要求极高的应用。无论是激光雷达还是车载电源系统,EPC2202 都能提供出色的表现。推荐给需要高性能电源转换和高效开关控制的工程师和设计师。
    通过结合其技术参数、应用优势和详细使用说明,EPC2202 显然是电子元器件市场的亮点产品,值得高度推荐!

EPC2202参数

参数
Vds-漏源极击穿电压 80V
栅极电荷 4nC@ 5 V
FET类型 1个N沟道
Idss-饱和漏极电流 -
Rds(On)-漏源导通电阻 17mΩ@ 11A,5V
最大功率 -
Vgs(th)-栅源极阈值电压 2.5V@3mA
配置 -
Ciss-不同 Vds 时的输入最大电容 415pF@50V
Id-连续漏极电流 18A
Vgs-栅源极电压 5.75V,4V
击穿电压 -
通道数量 -
最大功率耗散 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

EPC2202厂商介绍

Efficient Power Conversion Corporation(EPC)是一家领先的增强型氮化镓(eGaN)功率管理集成电路(IC)制造商。EPC专注于开发和生产高性能的功率管理解决方案,其产品广泛应用于各种领域,包括汽车、工业、消费电子、电信和计算机等。

EPC的主营产品分类包括:

1. eGaN FETs(增强型氮化镓场效应晶体管):提供高效率、高频率和高功率密度的功率转换解决方案。
2. ICs(集成电路):包括电源管理IC、驱动器IC等,用于实现复杂的功率管理功能。
3. Power Management Solutions(功率管理解决方案):提供定制化的功率管理解决方案,以满足特定应用的需求。

EPC的优势在于:

1. 高性能:EPC的eGaN技术提供了业界领先的性能,包括高效率、高频率和高功率密度。
2. 可靠性:EPC的产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 创新:EPC不断投资于研发,以推动氮化镓技术的发展和应用。
4. 定制化:EPC提供定制化的解决方案,以满足客户的特定需求。

EPC通过其高性能的eGaN技术,为全球客户提供了创新的功率管理解决方案,推动了电力电子技术的发展。

EPC2202数据手册

厂牌 PDF简要描述 下载
EFFICIENT POWER CONVERSION 氮化镓场效应管 EFFICIENT POWER CONVERSION EPC2202 EPC2202数据手册

EPC2202封装设计

查看详情并下载
Symbol
Footprint
3D Model
