EPC2105

产品分类: 氮化镓场效应管
产品描述: 2.5V@ 2.5mA,2.5V@ 10mA 2.5nC@ 5V,10nC@ 5V 80V 14.5mΩ@ 20A,5V,3.4mΩ@ 20A,5V 9.5A,38A 300pF@ 40V,1.1nF@ 40V 2个N沟道 贴片安装
供应商型号: 917-1185-2-ND
供应商: Digi-Key
标准整包数: 500
EFFICIENT POWER CONVERSION 氮化镓场效应管 EPC2105

EPC2105概述

    EPC2105 eGaN® FET 技术手册解析

    产品简介


    EPC2105 是由 Efficient Power Conversion Corporation (EPC) 推出的一款增强型氮化镓(GaN)场效应晶体管(FET)。它以高频率运行和低导通电阻(RDS(on))为特点,特别适合高频直流到直流转换器、高效率功率管理和其他需要高开关频率的应用。其核心优势在于利用氮化镓材料的高电子迁移率和低温度系数特性,实现了低导通电阻和超低门极电荷(QG),显著提升设备的工作效率和密度。

    技术参数


    EPC2105 的关键技术参数如下:
    - 额定电压 (VDS):80 V(持续运行),可承受高达 96 V 的脉冲电压(最高可达 150°C)。
    - 最大电流 (ID):Q1 型号支持 10 A 持续电流,Q2 型号支持 40 A 持续电流。
    - 导通电阻 (RDS(on)):Q1 型号为 14.5 mΩ,Q2 型号为 3.6 mΩ(在 5 V 栅源电压下)。
    - 栅源电压 (VGS):支持 ±6 V 的操作范围,保护性限制为 -4 V 至 +6 V。
    - 热阻抗 (RθJA):对于 Q1 型号为 45°C/W,Q2 型号为 11°C/W。
    - 动态特性:QG(总门极电荷)为 2.7-3.5 nC(Q1 型号)和 11-15 nC(Q2 型号)。

    产品特点和优势


    1. 高频运行能力:得益于氮化镓的优异特性,EPC2105 支持超过常规硅器件的频率范围,特别适合要求高开关频率的应用。
    2. 超高效能:极低的导通电阻和门极电荷降低了导通损耗和开关损耗,从而实现更高的能源转换效率。

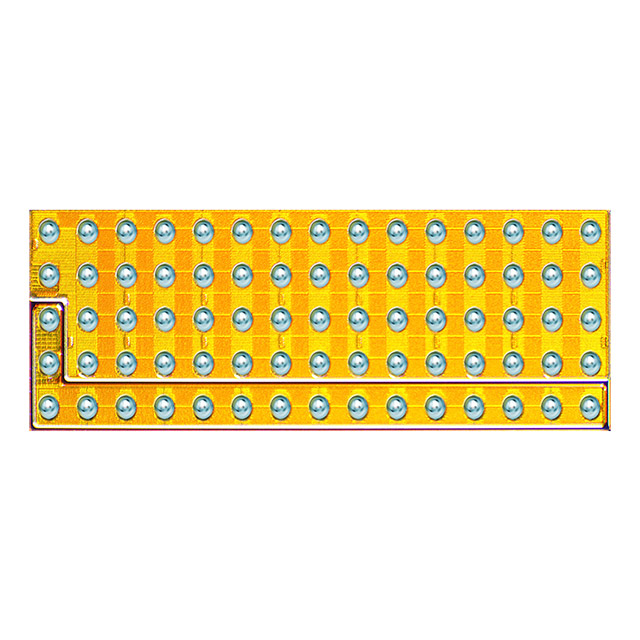

    3. 紧凑设计:采用芯片级封装,尺寸仅为 6.05 mm × 2.3 mm,适合高密度电路布局。

    应用案例和使用建议


    EPC2105 的典型应用场景包括但不限于:
    - 高频 DC-DC 转换器:适用于服务器、通信设备和电动车充电基础设施。
    - 无线充电系统:高效的能量传输。
    - 图像传感器供电:提供低噪声和高精度的电源管理。
    使用建议:
    - 在高频应用中,尽量减少寄生电感的影响,通过合理布线优化效率。
    - 为防止热失控,需确保适当的散热措施,如加装铜板或散热器。

    兼容性和支持


    EPC2105 提供多种封装形式,包括裸片封装形式(仅提供经过钝化的晶圆,带有焊盘),以方便集成到特定应用中。同时,EPC 提供详尽的技术文档和在线支持资源,包括应用指南和热性能白皮书,帮助用户快速上手。

    常见问题与解决方案


    1. 问题:如何选择合适的散热方案?
    解决方案:根据实际功耗计算热阻,推荐使用高导热铜板或散热器,并确保良好的空气流通。
    2. 问题:为何输出电荷较高?
    解决方案:检查外部电路设计是否优化,适当降低门极驱动电流可以有效减少 QG 和 QOSS。

    总结和推荐


    EPC2105 以其卓越的高频性能、高效率和紧凑的设计,在现代电力转换应用中展现出极强的竞争力。它的应用范围广泛,尤其适合对体积和效率要求较高的场景。推荐给寻求高性能、高效能的电子设计师和技术人员。结合制造商提供的全面技术支持,该产品无疑是现代电子系统优化的理想选择。

EPC2105参数

参数
配置 -
最大功率 -
通道数量 -
最大功率耗散 -
击穿电压 -
Vds-漏源极击穿电压 80V
Ciss-不同 Vds 时的输入最大电容 300pF@ 40V,1.1nF@ 40V
栅极电荷 2.5nC@ 5V,10nC@ 5V
Vgs-栅源极电压 -
Idss-饱和漏极电流 -
FET类型 2个N沟道
Rds(On)-漏源导通电阻 14.5mΩ@ 20A,5V,3.4mΩ@ 20A,5V
Vgs(th)-栅源极阈值电压 2.5V@ 2.5mA,2.5V@ 10mA
Id-连续漏极电流 9.5A,38A
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EPC2105厂商介绍

Efficient Power Conversion Corporation(EPC)是一家领先的增强型氮化镓(eGaN)功率管理集成电路(IC)制造商。EPC专注于开发和生产高性能的功率管理解决方案,其产品广泛应用于各种领域,包括汽车、工业、消费电子、电信和计算机等。

EPC的主营产品分类包括:

1. eGaN FETs(增强型氮化镓场效应晶体管):提供高效率、高频率和高功率密度的功率转换解决方案。
2. ICs(集成电路):包括电源管理IC、驱动器IC等,用于实现复杂的功率管理功能。
3. Power Management Solutions(功率管理解决方案):提供定制化的功率管理解决方案,以满足特定应用的需求。

EPC的优势在于:

1. 高性能:EPC的eGaN技术提供了业界领先的性能,包括高效率、高频率和高功率密度。
2. 可靠性:EPC的产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 创新:EPC不断投资于研发,以推动氮化镓技术的发展和应用。
4. 定制化:EPC提供定制化的解决方案,以满足客户的特定需求。

EPC通过其高性能的eGaN技术,为全球客户提供了创新的功率管理解决方案,推动了电力电子技术的发展。

EPC2105数据手册

厂牌 PDF简要描述 下载
EFFICIENT POWER CONVERSION 氮化镓场效应管 EFFICIENT POWER CONVERSION EPC2105 EPC2105数据手册

EPC2105封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 5.005 ¥ 41.8856
库存: 1000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 20942.8
