A3G26D055N-2400

产品分类: 氮化镓场效应管
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: QNF-A3G26D055N-2400
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 氮化镓场效应管 A3G26D055N-2400

A3G26D055N-2400概述

    高频宽范围8W对称Doherty射频功率氮化镓晶体管技术手册

    产品简介


    A3G26D055N Airfast 射频功率氮化镓晶体管 是一款专为蜂窝基站应用设计的产品,能够提供非常宽的瞬时带宽能力,覆盖频率范围从100MHz到2690MHz。该器件采用8W平均输出功率,在48Vdc的工作电压下,可以确保稳定的性能表现。

    技术参数


    - 频率范围:100MHz 至 2690MHz
    - 典型输出功率(单载波W-CDMA):8W(平均)
    - 最大漏源电压(VDSS):125Vdc
    - 最大栅源电压(VGS):±8Vdc
    - 操作电压(VDD):48Vdc
    - 热阻(RθJC(IR)):3.7°C/W
    - 热阻(RθCHC(FEA)):8.5°C/W

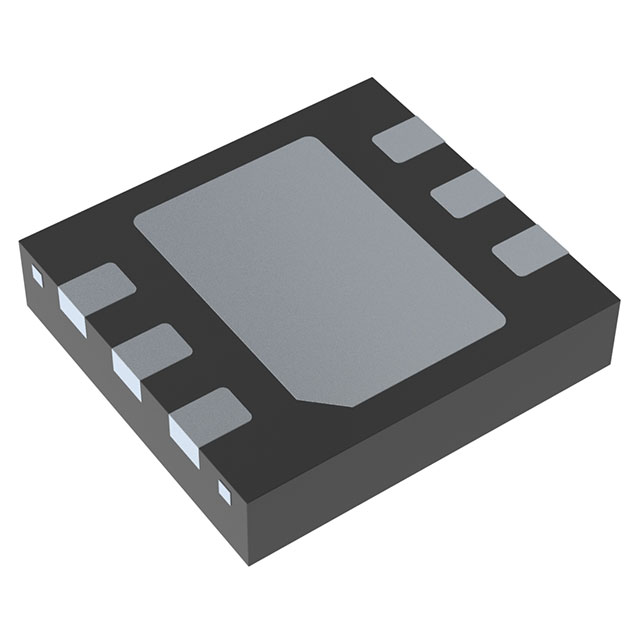

    - 封装形式:DFN 7 × 6.5 塑料封装
    - ESD保护等级:
    - HBM(Human Body Model):Class 1B
    - CDM(Charge Device Model):Class C3

    产品特点和优势


    - 高终端阻抗:为了实现最优的宽带性能而设计。
    - 线性化误差矢量幅度(EVM)改进:采用下一代信号处理技术。
    - 能够承受极高输出VSWR和宽带工作条件。
    - 设计用于低复杂度的模拟或数字线性化系统。
    - 针对5G基站大规模MIMO主动天线系统的优化设计。

    应用案例和使用建议


    该晶体管广泛应用于各种蜂窝基站设备,包括但不限于:
    - W-CDMA通信系统:典型测试条件下,单载波W-CDMA参考电路可实现18.0 dB的增益和平滑的工作性能。
    - 4G/5G通信基础设施:在700MHz至2690MHz范围内,适合于大规模MIMO系统的部署。
    使用建议:
    - 确保正确配置和应用该晶体管,以充分利用其宽带特性和高性能。参考手册中的偏置序列以正确设置栅极电压和漏极电压。
    - 在选择配套电源和其他辅助组件时,应考虑整体系统的兼容性和效率。

    兼容性和支持


    该产品具有广泛的兼容性,适用于大多数现代通信基站的模块设计。制造商提供了详尽的技术文档和支持资源,包括:
    - 焊锡工艺指南:帮助用户优化焊接过程,确保良好的电气连接。
    - 热测量方法论:提供详细的热性能测试指南,以评估和改善晶体管的热管理。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备过热 | 确认散热系统正常工作,并且按照手册指导正确设置偏置电压和电流。 |
    | 性能波动 | 检查输入信号质量和匹配网络,避免电压过高导致的性能下降。 |

    总结和推荐


    总体来看,A3G26D055N Airfast 射频功率氮化镓晶体管是一款卓越的宽频段高功率晶体管,尤其适用于蜂窝基站等高要求的应用场景。其高效率、高线性度以及出色的温度适应性使其在市场上具备显著的竞争优势。尽管价格相对较高,但考虑到其优异的性能和广泛的适用性,我们强烈推荐将其纳入现代通信基础设施的设计方案之中。

A3G26D055N-2400参数

参数
最大功率耗散 -
Rds(On)-漏源导通电阻 -
Vgs-栅源极电压 -
配置 -
Vds-漏源极击穿电压 -
Idss-饱和漏极电流 -
Ciss-不同 Vds 时的输入最大电容 -
栅极电荷 -
通道数量 -
Id-连续漏极电流 -
FET类型 -
最大功率 -
击穿电压 -
Vgs(th)-栅源极阈值电压 -
安装方式 贴片安装
零件状态 在售
包装方式 散装

A3G26D055N-2400厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

A3G26D055N-2400数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 氮化镓场效应管 NXP SEMICONDUCTORS A3G26D055N-2400 A3G26D055N-2400数据手册

A3G26D055N-2400封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 328.125 ¥ 2677.5
5+ $ 322.875 ¥ 2634.66
10+ $ 315 ¥ 2570.4
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2677.5
