首页  >  产品百科  >  CLF1G0035S-100PU

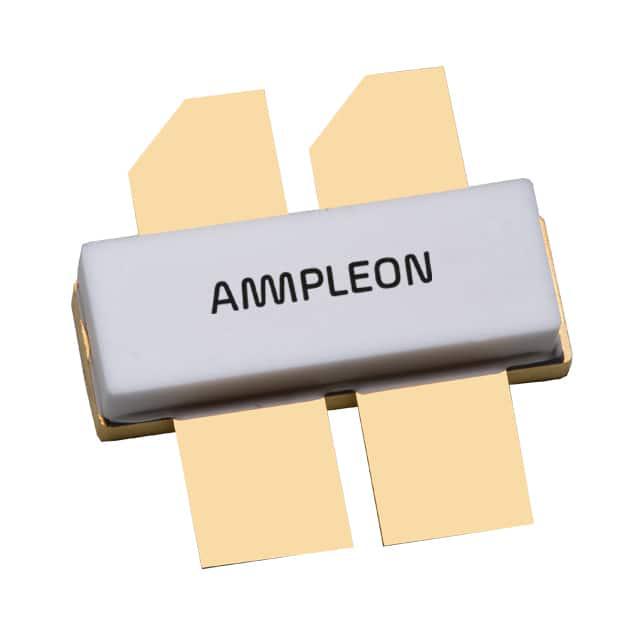

CLF1G0035S-100PU

产品分类: 氮化镓场效应管
厂牌: AMPLEON
产品描述:
供应商型号: 1603-1036-ND
供应商: Digi-Key
标准整包数: 1
AMPLEON 氮化镓场效应管 CLF1G0035S-100PU

CLF1G0035S-100PU概述


    产品简介


    CLF1G0035-100P 和 CLF1G0035S-100P:宽带RF功率氮化镓高电子迁移率晶体管
    CLF1G0035-100P 和 CLF1G0035S-100P 是适用于直流到3.5GHz范围内的通用宽带氮化镓高电子迁移率晶体管(GaN HEMT)。 这些器件具有出色的坚固性、高电压操作能力和热增强封装,非常适合多种无线基础设施、雷达和防御应用。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 频率范围: DC至3.5GHz
    - 典型功率: 100W
    - 电压范围:
    - 漏极-源极电压 (VDS): 最大150V
    - 门极-源极电压 (VGS): -8V 至 +3V
    - 环境温度:
    - 存储温度 (Tstg): -65°C 至 +150°C
    - 结温 (Tj): 最大250°C
    - 热阻:
    - 结-壳热阻 (Rth(j-c)): 1.02 K/W
    - 其他关键指标:
    - 前向跨导 (gfs): 最大1.8 S
    - 热稳定性:在85°C的外壳温度下,功率耗散为108.6W
    - 极限值:最大功率效率 (ηD) 达到54.4%,最大增益 (Gp) 达到14.4 dB

    产品特点和优势


    CLF1G0035-100P 和 CLF1G0035S-100P 具备以下独特功能和优势:
    - 高频率操作能力:从直流到3.5GHz
    - 高功率密度:100W的一般用途宽带RF功率
    - 出色的坚固性:耐受VSWR=10:1的负载失配
    - 高电压操作能力:最高可达50V
    - 热增强封装:确保更好的热管理

    应用案例和使用建议


    这些器件广泛应用于多个领域,例如商业无线基础设施(如蜂窝网络和WiMAX)、工业科学医学应用、雷达、干扰器、宽带一般用途放大器以及国防应用。
    推荐应用场景及使用建议:
    - 在射频无线通信系统中使用,特别是需要高频宽的应用场合。
    - 确保良好的散热设计,以维持最佳性能。
    - 可以通过调整电路中的电容和电阻值来优化输入和输出阻抗匹配。

    兼容性和支持


    - 兼容性: 该器件与其他标准的GaN HEMT驱动电路兼容,易于集成到现有的电路设计中。
    - 厂商支持: Ampleon 提供详尽的技术支持文档和售后咨询服务,确保用户能够充分利用产品的功能和优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 发热量过高 | 确保良好的散热设计,增加外部散热装置 |
    | 功率输出不稳定 | 检查电路连接,确保正确的电源和接地连接 |
    | 输出信号失真 | 优化阻抗匹配,减少反射和回波损耗 |

    总结和推荐


    综上所述,CLF1G0035-100P 和 CLF1G0035S-100P 在高频率和大功率应用方面表现出色,是射频系统中非常理想的选择。凭借其出色的坚固性、高电压操作能力和热增强封装,使其成为许多无线基础设施和国防应用的理想选择。如果您正在寻找一个可靠且高性能的RF功率氮化镓高电子迁移率晶体管,强烈推荐使用此系列器件。

CLF1G0035S-100PU参数

参数
通道数量 -
Vgs(th)-栅源极阈值电压 -
FET类型 -
最大功率 -
最大功率耗散 -
Idss-饱和漏极电流 -
Rds(On)-漏源导通电阻 -
栅极电荷 -
Vgs-栅源极电压 -
配置 -
Ciss-不同 Vds 时的输入最大电容 -
Vds-漏源极击穿电压 -
击穿电压 -
Id-连续漏极电流 -
通用封装 SOT1228B
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘

CLF1G0035S-100PU厂商介绍

AMPLEON是一家全球领先的射频功率放大器(RF PA)制造商,专注于设计和生产高性能的射频功率放大器。公司的产品主要分为以下几类:

1. 基站功率放大器:用于移动通信基站,提供高功率输出,以支持远距离通信。

2. 无线局域网(WLAN)功率放大器:用于无线路由器和接入点,提供稳定的无线信号覆盖。

3. **通信功率放大器:用于**通信系统,确保信号在长距离传输中的稳定性和强度。

4. **和电子战功率放大器:用于*事和安全领域,提供高功率信号以支持**探测和电子战任务。

5. 工业、科学和医疗(ISM)功率放大器:用于各种工业、科研和医疗设备,如无线能量传输和医疗成像。

AMPLEON的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 性能卓越:产品以高效率、高功率和高可靠性著称,满足严苛的应用需求。
- 定制服务:提供定制化的解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,确保快速响应客户需求。

AMPLEON的产品广泛应用于移动通信、无线局域网、**通信、**和电子战以及工业、科学和医疗领域,以其卓越的性能和可靠性,为全球客户提供高质量的射频功率放大器解决方案。

CLF1G0035S-100PU数据手册

厂牌 PDF简要描述 下载
AMPLEON 氮化镓场效应管 AMPLEON CLF1G0035S-100PU CLF1G0035S-100PU数据手册

CLF1G0035S-100PU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 272.8704 ¥ 2305.7545
库存: 0
起订量: 60 增量: 1
交货地:
最小起订量为:60
合计: ¥ 0
