CLF1G0035-100PU

产品分类: 氮化镓场效应管
厂牌: AMPLEON
产品描述: 共源,2elements 1个N沟道 贴片安装
供应商型号: CY-CLF1G0035-100PU
供应商:
标准整包数: 1

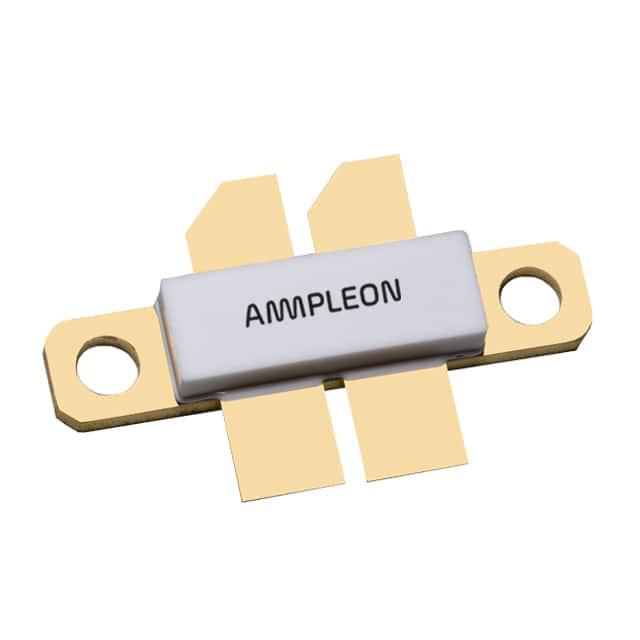

AMPLEON 氮化镓场效应管 CLF1G0035-100PU

CLF1G0035-100PU概述


    产品简介


    基本介绍
    CLF1G0035-100P 和 CLF1G0035S-100P 是适用于从直流到3.5GHz频率范围内的宽带通用射频氮化镓高电子迁移率晶体管(GaN HEMT),设计用于连续波(CW)和脉冲射频(RF)应用。这些器件能够提供高达100W的输出功率,广泛应用于商业无线基础设施(如蜂窝网络和WiMAX)、工业、科学和医疗领域,以及雷达和电子对抗系统中。

    技术参数


    主要技术规格
    - 工作频率范围: DC 至 3.5 GHz
    - 最大漏源电压 (VDS): 150V
    - 最大栅源电压 (VGS): -8V 至 +3V
    - 最大工作温度: 存储温度 -65°C 至 +150°C
    - 典型热阻 (Rth(j-c)): 1.02 K/W
    射频性能指标
    - 效率 (ηD): 最高可达54.4%(脉冲模式)
    - 增益 (Gp): 最大值12.5 dB
    - 输入反射损耗 (RLin): 最小值-6 dB
    - 脉冲下陷 (Pdroop): 最大0.2 dB
    - 上升时间 (tr): 最快5 ns
    - 下降时间 (tf): 最快5 ns
    极限参数
    - 脉冲RF模式: tp=100 µs,占空比10%
    - 双音CW模式: Δf=100 kHz

    产品特点和优势


    - 宽频率范围: 覆盖从DC到3.5GHz的连续频段。
    - 高性能: 输出功率高达100W,效率优异,适合多种射频应用。
    - 坚固性: 可承受高达10:1的电压驻波比(VSWR),确保稳定运行。
    - 热管理优越: 热阻低至1.02 K/W,支持长时间高功率操作。
    - 增强可靠性: 高电压操作能力(50V)和抗ESD设计。

    应用案例和使用建议


    典型应用案例
    - 商业无线通信: 包括蜂窝网络和WiMAX系统。
    - 工业和科研: 用于工业射频加热设备及医疗成像装置。
    - 军事和国防: 涉及雷达系统及干扰设备。
    使用建议
    - 在设计射频电路时,需特别注意匹配网络的设计,以实现最佳增益和效率。
    - 建议将器件放置在具有良好散热性能的模块中,并配备适当的冷却机制。

    兼容性和支持


    兼容性
    - 与大多数标准射频板兼容,适用于SOT1228A和SOT1228B封装。
    厂商支持
    - 提供详尽的技术文档和支持服务,包括详细的S参数数据和测试结果。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 改善散热设计或降低工作功率 |
    | 增益低于预期 | 检查匹配网络设计,调整负载阻抗 |
    | 漏电流过大 | 检查接线是否正确,避免过压情况 |

    总结和推荐


    综合评估
    CLF1G0035-100P 和 CLF1G0035S-100P 是一款高性能、高可靠性的氮化镓射频功率放大器。其宽频率覆盖、卓越的效率和优良的坚固性使其成为射频应用的理想选择。此外,其广泛的适用性(包括商业、工业和军事领域)进一步提升了其实用价值。
    推荐结论
    强烈推荐给需要高性能、宽带射频功率放大解决方案的应用工程师和技术采购团队。此款产品具有较高的性价比和市场竞争力,值得考虑采用。

    版权所有: © Ampleon Netherlands B.V. 2016. All rights reserved.

CLF1G0035-100PU参数

参数
FET类型 1个N沟道
Vds-漏源极击穿电压 -
通道数量 -
Idss-饱和漏极电流 -
最大功率耗散 -
最大功率 -
Id-连续漏极电流 -
Vgs(th)-栅源极阈值电压 -
击穿电压 -
Vgs-栅源极电压 -
Rds(On)-漏源导通电阻 -
配置 共源,2elements
Ciss-不同 Vds 时的输入最大电容 -
栅极电荷 -
29.08mm(Max)
5.97mm(Max)
5.2mm(Max)
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘

CLF1G0035-100PU厂商介绍

AMPLEON是一家全球领先的射频功率放大器(RF PA)制造商,专注于设计和生产高性能的射频功率放大器。公司的产品主要分为以下几类:

1. 基站功率放大器:用于移动通信基站,提供高功率输出,以支持远距离通信。

2. 无线局域网(WLAN)功率放大器:用于无线路由器和接入点,提供稳定的无线信号覆盖。

3. **通信功率放大器:用于**通信系统,确保信号在长距离传输中的稳定性和强度。

4. **和电子战功率放大器:用于*事和安全领域,提供高功率信号以支持**探测和电子战任务。

5. 工业、科学和医疗(ISM)功率放大器:用于各种工业、科研和医疗设备,如无线能量传输和医疗成像。

AMPLEON的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 性能卓越:产品以高效率、高功率和高可靠性著称,满足严苛的应用需求。
- 定制服务:提供定制化的解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,确保快速响应客户需求。

AMPLEON的产品广泛应用于移动通信、无线局域网、**通信、**和电子战以及工业、科学和医疗领域,以其卓越的性能和可靠性,为全球客户提供高质量的射频功率放大器解决方案。

CLF1G0035-100PU数据手册

厂牌 PDF简要描述 下载
AMPLEON 氮化镓场效应管 AMPLEON CLF1G0035-100PU CLF1G0035-100PU数据手册

CLF1G0035-100PU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 256.1594 ¥ 2075.1025
25+ $ 245.5743 ¥ 2039.3248
50+ $ 234.9892 ¥ 2003.5472
100+ $ 230.7551 ¥ 1985.6583
300+ $ 228.6381 ¥ 1967.7695
500+ $ 226.5211 ¥ 1949.8807
1000+ $ 220.17 ¥ 1860.4365
5000+ $ 220.17 ¥ 1860.4365
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2075.1
