EPC2029

产品分类: 氮化镓场效应管
产品描述: 6V,4V 2.5V@12mA 13nC@ 5V 80V 3.2mΩ@ 30A,5V 48A 1.41nF@40V 1个N沟道 贴片安装
供应商型号: 917-1107-2-ND
供应商: Digi-Key
标准整包数: 500

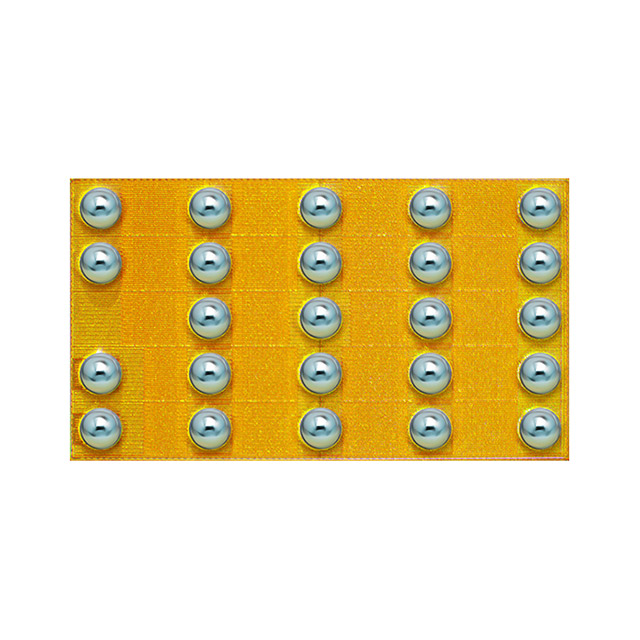

EFFICIENT POWER CONVERSION 氮化镓场效应管 EPC2029

EPC2029概述

    eGaN® FET EPC2029 技术手册解析

    产品简介


    eGaN® FET EPC2029 是由高效能功率转换技术领导者EPC公司设计的一款增强型功率晶体管。它采用氮化镓(Gallium Nitride, GaN)材料制造,具有低电阻(RDS(on))、高效率的特点。该产品主要应用于高速直流-直流转换、电机驱动、工业自动化等领域,同时适用于同步整流和Class-D音频放大。

    技术参数


    EPC2029的主要技术参数如下:
    - 额定电压 (VDS):80V(连续),最高可达96V(单次脉冲)
    - 持续电流 (ID):48A(25°C时)
    - 脉冲电流 (ID):360A(25°C,脉冲时间300μs)
    - 栅极电压 (VGS):±6V
    - 工作温度 (TJ):-40°C至150°C
    - 存储温度 (TSTG):-40°C至150°C
    - 热阻 (RθJA):45°C/W(在1平方英寸铜垫上)
    此外,EPC2029还具有以下静态和动态特性:
    - 阈值电压 (VGS(TH)):0.8V至2.5V
    - 导通电阻 (RDS(on)):2.5mΩ至3.2mΩ(5V栅极电压下)
    - 输入电容 (CISS):1410pF至1690pF
    - 反向转移电容 (CRSS):17pF
    - 输出电容 (COSS):820pF至1230pF
    - 总栅极电荷 (QG):13nC至16nC

    产品特点和优势


    1. 高电子迁移率和低温度系数:EPC2029具备极高的电子迁移率和低温度系数,这使得其导通电阻(RDS(on))非常低,从而提供更高效的能量转换。
    2. 高开关频率能力:得益于其高电子迁移率和低电阻特性,EPC2029能够实现更高的开关频率,特别适合高频应用场景。
    3. 零反向恢复电荷 (QRR=0):独特的结构设计使得其在反向恢复过程中不产生电荷,从而减少电路中的损耗。

    应用案例和使用建议


    EPC2029广泛应用于多种领域,包括但不限于:
    - 高速直流-直流转换器:利用其高开关频率能力提高系统效率。
    - 电机驱动:低电阻特性减少能耗,提升驱动系统的性能。
    - 工业自动化:在需要高精度和高稳定性的工业控制系统中表现优异。
    使用建议:
    - 在高温环境下使用时,确保散热良好,以防止过热导致性能下降。
    - 在组装过程中注意正确的焊接工艺,避免损坏芯片。

    兼容性和支持


    EPC2029与其他标准封装的电子元件兼容,可直接替换传统MOSFET。厂商提供了详尽的设计指南和技术支持文档,可在EPC官网找到相关的技术支持资源和文档下载链接。

    常见问题与解决方案


    1. 问题:如何避免焊接过程中损坏芯片?
    解决办法:使用激光切割的4mil厚钢网进行焊接,严格遵循推荐的焊接流程和温度曲线。

    2. 问题:在高温环境中如何保证产品的稳定性?
    解决办法:确保良好的散热设计,例如使用大面积的散热片或水冷装置。

    总结和推荐


    EPC2029凭借其出色的性能和广泛的适用性,成为高效能功率转换应用的理想选择。其优秀的电气特性和可靠性使其在多个领域表现出色,特别是对高频和低损耗有较高要求的应用场合。综上所述,EPC2029是一款值得推荐的产品。

EPC2029参数

参数
Vgs(th)-栅源极阈值电压 2.5V@12mA
配置 -
Vds-漏源极击穿电压 80V
Ciss-不同 Vds 时的输入最大电容 1.41nF@40V
Rds(On)-漏源导通电阻 3.2mΩ@ 30A,5V
最大功率耗散 -
通道数量 -
Vgs-栅源极电压 6V,4V
Id-连续漏极电流 48A
击穿电压 -
最大功率 -
FET类型 1个N沟道
Idss-饱和漏极电流 -
栅极电荷 13nC@ 5V
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EPC2029厂商介绍

Efficient Power Conversion Corporation(EPC)是一家领先的增强型氮化镓(eGaN)功率管理集成电路(IC)制造商。EPC专注于开发和生产高性能的功率管理解决方案,其产品广泛应用于各种领域,包括汽车、工业、消费电子、电信和计算机等。

EPC的主营产品分类包括:

1. eGaN FETs(增强型氮化镓场效应晶体管):提供高效率、高频率和高功率密度的功率转换解决方案。
2. ICs(集成电路):包括电源管理IC、驱动器IC等,用于实现复杂的功率管理功能。
3. Power Management Solutions(功率管理解决方案):提供定制化的功率管理解决方案,以满足特定应用的需求。

EPC的优势在于:

1. 高性能:EPC的eGaN技术提供了业界领先的性能,包括高效率、高频率和高功率密度。
2. 可靠性:EPC的产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 创新:EPC不断投资于研发,以推动氮化镓技术的发展和应用。
4. 定制化:EPC提供定制化的解决方案,以满足客户的特定需求。

EPC通过其高性能的eGaN技术,为全球客户提供了创新的功率管理解决方案,推动了电力电子技术的发展。

EPC2029数据手册

厂牌 PDF简要描述 下载
EFFICIENT POWER CONVERSION 氮化镓场效应管 EFFICIENT POWER CONVERSION EPC2029 EPC2029数据手册

EPC2029封装设计

查看详情并下载
Symbol
Footprint
3D Model
