EPC2007C

产品分类: 氮化镓场效应管
产品描述: 6V,4V 2.5V@1.2mA 2.2nC@ 5 V 100V 30mΩ@ 6A,5V 6A 220pF@50V 1个N沟道 贴片安装
供应商型号: 917-1081-2-ND
供应商: Digi-Key
标准整包数: 2500

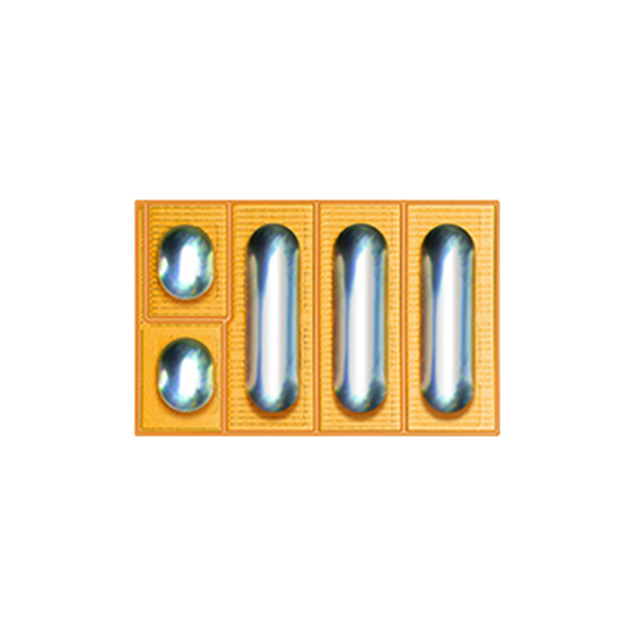

EFFICIENT POWER CONVERSION 氮化镓场效应管 EPC2007C

EPC2007C概述

    eGaN® FET EPC2007C 技术手册解析

    产品简介


    EPC2007C 是一款由 Efficient Power Conversion Corporation(EPC)推出的增强型功率晶体管,基于氮化镓(GaN)技术制造。GaN 的高电子迁移率和低温度系数使该器件具备极低的导通电阻(RDS(on)),且具备极低的总栅极电荷(QG)。此器件采用硅基工艺,可利用已成熟的 CMOS 设备进行大规模生产。EPC2007C 在高频硬开关电路及软开关电路中表现优异,同时适用于高速 DC-DC 转换器和高效能 Class-D 音频放大器。
    产品类型:增强型功率晶体管
    主要功能:快速开关、低损耗
    应用领域:高速 DC-DC 转换、Class-D 音频放大器、硬开关和软开关电路

    技术参数


    以下为 EPC2007C 的关键性能参数:
    - 漏源击穿电压(BVDSS):100V
    - 最大连续漏极电流(ID):6A(在 TA = 25°C 下),脉冲可达 40A(在 TPulse = 300µs 下)
    - 栅源电压(VGS):±6V
    - 最大结温(TJ):-40°C 至 150°C
    - RDS(on)(典型值):24mΩ 至 30mΩ(在 VGS = 5V、ID = 6A 下)
    - 热阻(RθJA):80°C/W
    - 输入电容(CISS):170pF
    - 输出电容(COSS):110pF
    - 反向传输电容(CRSS):1.9pF
    - 总栅极电荷(QG):1.6nC 至 2.2nC

    产品特点和优势


    EPC2007C 的独特优势体现在以下几个方面:
    - 超高效能:极低的 RDS(on) 和 QG 值显著降低了功耗。
    - 卓越的开关性能:高频率运行能力使器件适合现代电源转换应用。
    - 紧凑封装:仅以裸芯片形式供应,便于高效集成。
    - 零反向恢复电荷(QRR = 0):减少电磁干扰(EMI),提高整体系统效率。
    这些特点使其成为高性能、高效率电源管理解决方案的理想选择,在竞争激烈的市场中具有显著的竞争力。

    应用案例和使用建议


    根据技术手册提供的数据,EPC2007C 的典型应用包括:
    - 高速 DC-DC 转换器:适配现代高频拓扑结构,如 LLC 谐振变换器。
    - Class-D 音频放大器:提供高效的音频信号处理能力。
    - 硬开关和软开关电路:在高频下实现稳定运行。
    使用建议:
    1. 在设计时需注意热管理,确保良好的散热措施,例如使用大面积铜板。
    2. 考虑电路布局以最小化寄生电感,进一步优化开关性能。
    3. 结合驱动器 IC 使用,避免因驱动不足导致的器件损坏。

    兼容性和支持


    EPC2007C 的裸芯片形式使其可以无缝集成到现有的 PCB 设计中。EPC 提供详尽的设计支持文档,包括推荐的焊盘图案和组装指南,可通过官网下载获取。此外,EPC 拥有强大的技术支持团队,能够帮助客户解决在开发过程中遇到的各种问题。

    常见问题与解决方案


    以下是用户可能遇到的一些问题及对应的解决方案:
    1. 问题:RDS(on) 显著高于预期
    解决方法:检查 VGS 是否达到最低开启电压(VGS(TH) ≥ 0.8V),并确认热管理系统正常运行。
    2. 问题:漏电流过高
    解决方法:重新检查焊接质量和装配步骤,确保没有短路现象。
    3. 问题:开关速度较慢
    解决方法:优化驱动电路设计,增加栅极电阻 RG 或选用更高效的驱动器。

    总结和推荐


    EPC2007C 是一款高性能的氮化镓增强型功率晶体管,特别适合对效率和尺寸要求极高的现代电力电子应用。凭借其出色的开关性能、低功耗特性和紧凑设计,它能够在多个领域替代传统硅基 MOSFET,特别是在需要高频率和高效能的场合中表现优异。
    推荐指数:★★★★★
    强烈推荐给希望提升系统效率并降低能耗的设计工程师。同时,EPC 提供了完善的文档和技术支持,确保开发者能够快速上手并成功应用该产品。

EPC2007C参数

参数
Vgs(th)-栅源极阈值电压 2.5V@1.2mA
Vgs-栅源极电压 6V,4V
Vds-漏源极击穿电压 100V
击穿电压 -
Rds(On)-漏源导通电阻 30mΩ@ 6A,5V
通道数量 -
FET类型 1个N沟道
最大功率 -
配置 -
Ciss-不同 Vds 时的输入最大电容 220pF@50V
最大功率耗散 -
栅极电荷 2.2nC@ 5 V
Idss-饱和漏极电流 -
Id-连续漏极电流 6A
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EPC2007C厂商介绍

Efficient Power Conversion Corporation(EPC)是一家领先的增强型氮化镓(eGaN)功率管理集成电路(IC)制造商。EPC专注于开发和生产高性能的功率管理解决方案,其产品广泛应用于各种领域,包括汽车、工业、消费电子、电信和计算机等。

EPC的主营产品分类包括:

1. eGaN FETs(增强型氮化镓场效应晶体管):提供高效率、高频率和高功率密度的功率转换解决方案。
2. ICs(集成电路):包括电源管理IC、驱动器IC等,用于实现复杂的功率管理功能。
3. Power Management Solutions(功率管理解决方案):提供定制化的功率管理解决方案,以满足特定应用的需求。

EPC的优势在于:

1. 高性能:EPC的eGaN技术提供了业界领先的性能,包括高效率、高频率和高功率密度。
2. 可靠性:EPC的产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 创新:EPC不断投资于研发,以推动氮化镓技术的发展和应用。
4. 定制化:EPC提供定制化的解决方案,以满足客户的特定需求。

EPC通过其高性能的eGaN技术,为全球客户提供了创新的功率管理解决方案,推动了电力电子技术的发展。

EPC2007C数据手册

厂牌 PDF简要描述 下载
EFFICIENT POWER CONVERSION 氮化镓场效应管 EFFICIENT POWER CONVERSION EPC2007C EPC2007C数据手册

EPC2007C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.988 ¥ 8.2683
库存: 12500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 20670.75
